лаждения до 18 °С нефть перекачивается в емкость для хранения, а трубы используются для циркуляции в них горячей воды, которая снова поднимает температуру в емкости до 65°С. В результате этого выпавший парафин расплавляется, после чего емкость может заполняться другой порцией нефти. Такие нагревания и охлаждения нефти осуще-

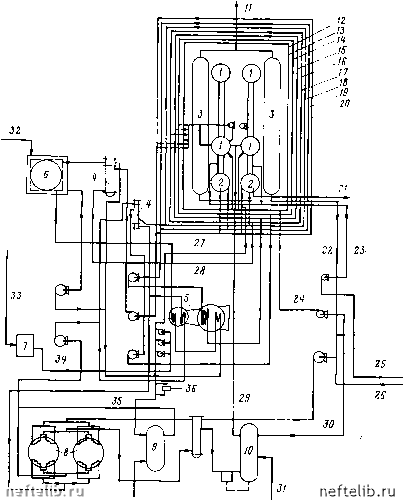

Рис. 7.3-2. Станция термообработки нефти на месторождении Нахоркатия;

/ - реактор; 2 - буферная емкость; 3 - емкость кондиционированной нефти; 4 - теплообменник; 5 - холодильник; 6, 2« - охлаждающая вода; 7 - емкость свежей воды; * -нагреватель; 9 - плп: /О уравнительный резервуар; 7/- кондиционная нефть во вспомогательный резервуар; /2 - питательные трубопроводы; 13, 30 - сырая нефть; 14, 20 - горячая вода низкого давления; 15. 19 - охлажденная вода; 16, /8 - промежуточная вода; 77 - возвратные трубопроводы от реакторов; 2/- сливная труба; 22 - рециркуляция нефти; 23 - нефть к хранилищу; 24 - нефть к реактору; 2,5 - трубопровод к хранилищу: 26 -сырая нефть из хранилища; 27, 32, 35 - чистая вода; 29 - сливная труба п уравнительный резервуар; 31 - газ; 33 - фильтр неочищенной воды; 34 - горячая, вода высокого давления; 36 - ввод химккалиев

ствляются за пять циклов. 1. Нагрев газом горячей воды высокого давления до 145 °С и выдержка под достаточным давлением ниже температуры начала кипения, осуществляемые для нагрева горячей воды низкого давления и регенерации хладоагента абсорбционного холодильника концентрированного бромистого лития. 2. Горячая вода низкого давления используется для нагрева реакторных емкостей до 65 °С после охлаждения каждой ванны. 3. «Промежуточная» вода используется для охлаждения нефти на первой фазе. Температура сохраняется на уровне 30 °С путем охлаждения воды в градирне. 4. Холодная вода используется для охлаждения сырой нефти до температуры 18°С в реакторной емкости. 5. Охлаждающая вода используется для охлаждения «промежуточной» воды.

324 задвижки, смонтированные на установке, контролируются электрическим таймером. Водяные схемы контролируются программным контроллером, который в свою очередь реагирует на необходимые температуры.

7.3.2. ДОБАВКА РАСТВОРИТЕЛЕЙ

При смешивании сырых нефтей или при добавлении в них относительно низкомолекулярных продуктов, отличающихся по транспортным характеристикам, получают смесь с другими реалогическими свойствами. Таким образом, можно улучшить транспортные характеристики высокопарафинистых, высоковязких застывающих сырых нефтей (добав-

204

12. 1S0B,c-

Рис. 7.3-3. Кривые установившегося течения нефти месторождения Алгио. необработанной (/) и разбавленной 10% газолина (2)

Рис. 7.3-4. Изменение градиента давления от расхода при установившемся течении нефти месторождения Алгио, необработанной (1) и разбавленной 10% газолина (2)

лением маловязких нефтей или газолина, керосина, дизельного топлива).

Предпринимались попытки предсказать свойства смесей, исходя из свойств компонентов. До сих пор не изучены законы развития этих процессов, но важные исследования были проведены с целью определения эмпирических зависимостей (Алиев и др., 1969).

Точный метод определения влияния растворителя на режим установившегося течения при транспортировании нефти состоит в том, чтобы регистрировать кривые движения жидкости и смеси при различных температурах и рассчитать по методу, рассмотренному в разделе 1.3.5, градиенты давления в зависимости от пропускной способности трубопроводов при различных температурах во время перекачки жидкостей.

На рис. 7.3.-3 приведены кривые установившегося движения жидкости для трех температур нефти месторождения Алгио, определенных с помошью ротационного вискозиметра в отделе технологии добычи нефти Университета тяжелой промышленности (Венгрия). Используя метод, описанный в параграфе 1.3.5, были определены градиенты давления, которые ожидаются в 12-дм трубопроводе. Изменение градиента давления в зависимости от расхода показано на рис. 7.3-4. Ясно, что обе сырые нефти и смесь проявляют псевдопластичные свойства. При добавлении газолина снижается падение давления потока. Снижение будет тем больше, чем сильнее охлаждается движущаяся нефть. Исследования показывают, что улучшение, вызываемое растворителем, должно быть тем больше, чем выше структурная вязкость нефти.

Растворитель будет также снижать напряжение текучести Тст . На рис. 7.3-5 приведен график изменения напряжения текучести в зависимости от температуры, построенный по данным, полученным на модели трубы для необработанной нефти месторождения Алгио и с добавкой 10%! газолина. Вследствие погрешностей метода измерения не могут быть выведены более общие зависимости.

Транопортирование нефти с добавкой растворителей будет экономичнее, если в качестве растворителя используется сырье для переработки (сырой газолин, маловязкая нефть). В этом случае сырье может

W 12 Г "С

Рис. 7.3-5. Изменение напряжения текучести нефти месторождения Алгио, необработанной (/) и разбавленной 10% газолина (2)

Рис. 7.3-6. Схема транспортирования разбавленной нефти

перерабатываться после доставки на нефтеперегонный завод. Стоимость будет выше, если применяется специальный растворитель, выпариваемый из нефти после доставки к месту назначения. После этого раствот ритель можно использовать повторно. Схематическая диаграмма системы транспортирования нефти такого типа показана на рис. 7.3-6 (.Си-
