ном давлении определяют, используя принцип аддитивности:

Удельная теплоемкость газовой смеси при давлении р превышает удельную теплоемкость при атмосферном давлении на Лср. На рис.

3-W -

- 3-10

2-W -

- 2-10

- 1-10

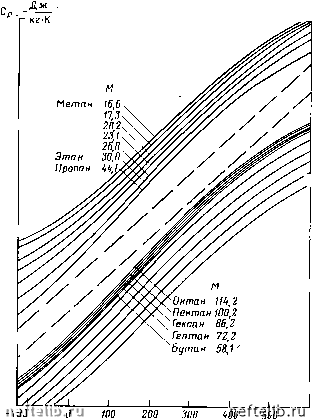

Рис. 8.1-8. Удельная теплоемкость компонентов природного газа при атмосферном давлении от температуры по Брауну

8.1-9 показана зависимость Аср от псевдоприведенного давления для различных псевдоприведенных температур inc.пр по Эдмистеру (Перри, 1969).

Показатель адиабаты представляет собой отношение

х = (8.1-19)

Для вычисления показателя адиабаты ч определяют разность (ср-Cv) и по известному Ср (рис. 8.1-10) рассчитывают Сц. Использование этой диаграммы предполагает знание псевдоприведенных параметров. Молярную или удельную теплоемкость рассчитывают обычно для

Л с,

иаль-К

1000

Рпс.пр

Рис. 8.1-9. Зависимость \Ср от псевдоприведенного давления для различных псевдоприведенных температур по Перри

определенного диапазона температур. Средняя удельная теплоемкость может быть определена, например, по значениям удельных теплоемкостей, рассчитанным для разных температур. Более простой метод расчета заключается в считьгаании с соответствующих диаграмм или из таблиц значений энтальпии hi и h2, соответствующих начальной и ко-

13-546

нечной температурам Ti и Т2. Тогда

(8.1-20)

При снижении давления идеального газа без подвода энергии, т. е. при изменении его состояния адиабатическим путем, общая внутренняя энергия системы остается постоянной, процесс изменения состояния га-

Рис. 8.1-10. Зависимость (Ср-с) реальных газов от приведенных параметров по Перри

за Происходит изоэнтальпически и температура газа также остается неизменной. Если же газ является реальным, то в результате изменения его объема будут изменяться внутренняя энергия и температура газа. Эффект Джоуля - Томсона учитывают коэффициентом pd, который показывает изменение температуры газа на единицу изменения давления. Коэффициент [Id может быть положительным, отрицательным или равным нулю, когда температура газа при уменьщении давления понижается, повыщается или остается неизменной. Для определения [id предложено несколько формул. На рис. 8.1-11 приведена зависимость между псевдоприведенными параметрами состояния газа и выражением

Рпс.крСрЦ , ДжДКк-моль)

пс.кр

откуда можно найти значение р..

8.1.4. ГИДРАТЫ УГЛЕВОДОРОДНЫХ ГАЗОВ

Гидраты углеводородных газов представляют собой твердое кристаллическое вещество, по внешнему виду напоминающее снег или лед. Гидраты состоят из воды и молекул одного или более гидратообразу-
