Главная  Переработка нефти и газа

Скачать эту книгу

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 [ 30 ] 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103

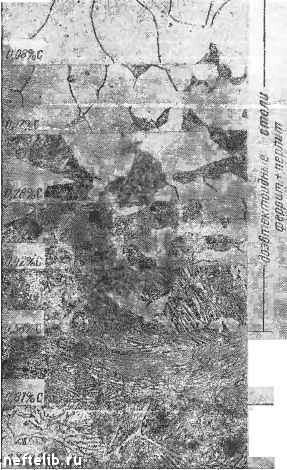

jiBC. 68. iMHKpocirpyKTypa сталей (белые поля »• феррит, лолосчатые « перлит, в ааэвтектоидиой стали белая сетка « вторичный цементит), ХБОО

понижении температуры. Цементит, выделяющийся из феррита, называют третичным цементитом.

Сплавы, содержащие не более 0,020 % С, называют техническим железом.

Сплавы, имеющие концентрацию углерода от 0,02 до 0,8 % (точка S), называют доэвтектоид-ными сталями. Оки имеют структуру феррита, выделяющегося из аустенита в области температур Arg и Аг, и перлита, образующегося из аустенита по достижении температуры Ari (727 t, линия PS К) (рис. 57, 58).

Сталь с 0,8 % С называют эвтектоидной. Она имеет в структуре только эвтектоид - перлит (рис. 57, 58).

Стали, содержащие от 0,8 до 2,14 % С (точка Е), называются заэвтектоидиыми Они имекзт структуру, состоящую из в т о р и ч н о г о ц е м е н-т 44 т а, выделившегося из ал/стенита при температурах ниже линии ES, и перлита, образовавшегося в результате распада аустенита по достижении эвтектоидной температуры (727 °С, линия PSK) (рис. 57, 58).

В доэвтекти ческих чугунах при понижении температуры вследствие уменьшения растворимости углерода в аустените, указываемого линией ES, происходит частичный распад аустенита: первичных кристаллов, выделившихся из жидкости, и аустенита, входящего в ледебурит. Этот распад заключается в выделении кристаллов вторичного цементита и в уменьшении содержания углерода в аустените.

По достижении температуры, соответствующей линии PSK (727 °С), аустенит, обедненный углеродом до эвтектоидного состава (0,8 % С), превращается в перлит. Доэвтектические чугуны после окончательного охлаждения имеют структуру перлита, ледебурита (перлит -f цементит) и вторичного цементита (рис. 59, а).

Эвтектический чугун (4,3 % С) при температурах ниже 727 °С состоит только из ледебурита (перлит -f цементит) (рис. 56 и 59, б).

Эвтектический чугун при температурах ниже 727 °С состоит из первичного цементита и ледебурита (перлит -f цементит) (рис. 59, в).

Сплавы железа с углеродом после окончания кристаллизации имеют различную структуру. Однако фа-

зовый состав всех сплавов одинаков; при температурах ниже 727 °С они состоят из феррита и цементита.

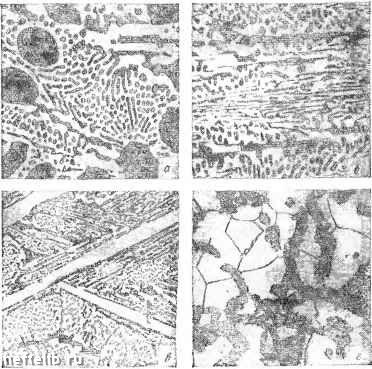

Рис. S9. Микроструктура чугуна, Х500:

а - доэвтектический чугун (ледебурит + перлит + цементит); б - эвтектический чугун (ледебурит); в - заэвтектический чугун (ледебурит -f-перничиый цементит). Пестрые участки - ледебурит; темные - перлит; светлые - цементит; г - серый чугун; феррит (белый), графит (серые выделения)

Диаграмма состояния железо-графит (стабильное равновесие)

Образование стабильной фазы графита в чугуне может происходить Б результате непосредственного выделения его из жидкого (или твердого) раствора или вследствие распада предварительно образовавшегося цементита.

Процесс образования в чугуне графита называют графитизацией.
