Главная  Переработка нефти и газа

Скачать эту книгу

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 [ 93 ] 94 95 96 97 98 99 100 101 102 103

На рис. 106, б показаны изменения механических свойств латуни в зависимости от содержания в них цинка.

С увеличением содержания цинка в области а-фазы возрастают прочность, твердость и пластичность латуни. При появлении Р-фазы пластичность резко падает, а временное сопротивление возрастает, достигая максимального значения при 45 % Zn. В области р-фазы очень сильно уменьшается и йрочность ла-

Рис. 107. Микроструктура а (а> и а Э W латуни, ХЗОО

туней. Поэтому латуни, содержащие более 42 % Zn, как правило, не применяют.

На рис. 107 приведены микроструктуры однофазной и двухфазной латуней, применяемых в технике.

Двухфазные латуни имеют более высокую прочность и износостойкость, чем однофазные.

Механические свойства наиболее распространенных латуней в отожженном состоянии следующие:

а-латуни Л96 (томпак), Л80 (полутомпак) и JI70i Ов = 240320 МПа; 6 = 50-52 %;

а -Ь Р-латуни Л62 и Л59; 0= 3604-390 МПа; 6 = 49-=-44 %. Эти латуни поставляют в виде листов, ленты, полос, труб, прутков и проволоки.

Однофазные а-латуни хорошо обрабатываются давлением в горячем и холодном состоянии.

Латунь упрочняется в процессе холодного деформирования. Временное сопротивление при растяжении латуни Л80 возрастает с 320 до 640 МПа, при. этом относительное удлинение уменьшается с 50 до 3 %.

Для снятия наклепа применяют рекристаллизационный отжиг при 500-700 °С (рис. 106, а).

Двухфазные а -f р-латуни малопластичны в холодном состоянии; их подверагют горячей обработке давлением при температурах, соответствующих однофазной Р-области (рис. 106, б).

Латуни плохо обрабатываются резанием. Для улучшения обрабатьшаемости в латунь добавляют небольшое количество свинца. Сплавы меди с цинком, содержащие свинец, называются свинцовистыми или автоматными латунями. К ним относится латунь ЛС59-1.

Специальные латуни. К этой группе относятся латуни, в которые для улучшения механических и химических свойств дополнительно вводят олово, кремний, марганец, алюминий и железо.

При содержании 0,5-1,5 % Sn улучшается коррозионная стойкость латуней. Кремний, марганец, никель и алюминий значительно повышают не только

Таблица 6. Механические свойства некоторых специальных латуней после отжига

Латуни для фасонтго литья

Коррозионностойкие детали в морском судостроении и общем машиностроении То же

Литые подшипники и втзлкн неответственного назначения

> Ориентировочная стоимость деформируемых латуней 485-600 р., литейных 845-И25 р. за 1 т.

коррозионную СТОЙКОСТЬ, но и механические и антифрикционные свойства латуней.

Железо задерживает процесс рекристаллизации латуней, измельчает зерно и повышает твердость.

В табл. 6 приведены марки сложных латуней. Их маркируют буквой Л (латунь), после которой следуют буквы, обозначающие легирующий элемент А - алюминий, Ж - железо, К - кремний, М - марганец, Н - никель, С - свинец и т. д. Первые две цифры, следующие за буквами, указывают среднее содержание mil, а остальные циф-;Ы - содержание легирующих элементов. Содержание цинка определяетсяпо разности до 100 %.

Специальные латуни, обрабатываемые давлением, имеют сравнительно небольшое количество легирующих присадок и представляют собой однородные твердые растворы на основе меди. Поэтому они обладают высокой пластичностью.

К латуням, предназначенным для фасонного литья, добавляют большое количество специальных присадок, что улучшает их литейные свойства.

Оловянистые бронзы. На рис. 108 приведена часть диаграммы состояния Си-Sn; а-фаза представляет собой твердый раствор олова в меди. В сплавах этой системы образуются электронные соединения типа CugSn (Р-фаза), CUgSn (е-фаза), CUgiSng (6-фаза).

Как видно из диаграммы (рис. 108), система Си-Sn имеет ряд перитектических превращений и два превращения эвтектоидного типа. При 588 °С кристаллы

20 Sn,%

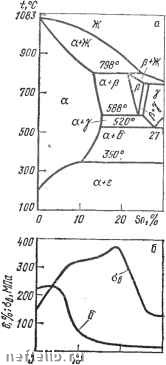

Рис. 108, Диаграмма состояния Си-Sn (а) и влияние олова на механические свойства меди (б)
