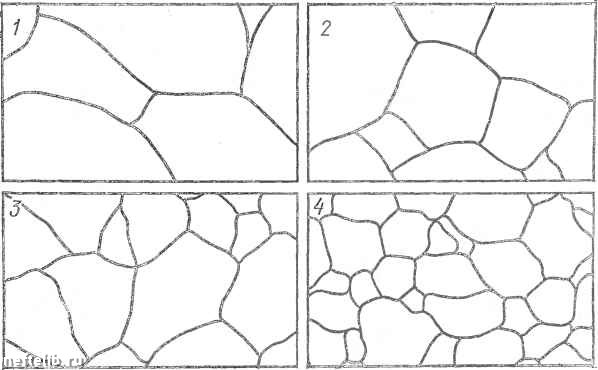

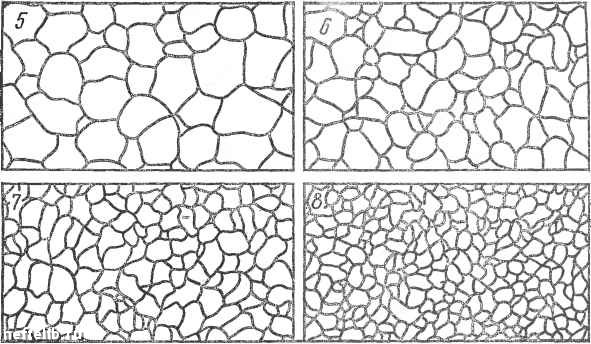

Рис. 71. Шкала зернистости стали, Х100. Цифрами указан балл зернистости

ницы бывших зерен аустенита выявляются иа шлифе сеткой оксидов (рис. 70, б). Метод сетки феррита применяют (рис. 70, в) для доэвтектоидных, а метод сетки цементита - для заэвтектоидных сталей. Нередко зерно аустенита определяют на закаленных и отпущенных при 225-550 °С образцах с помощью травления микрошлифа в растворе пикриновой кислоты с добавлением 0,5-1,0 % моющих средств «Астра» или «Новость» (рис. 70, г). Можно определять зерно аустенита, непосредственно используя специальные микроскопы с нагревательной вакуумной камерой (см. рис. 55, б).

. Величину зерна определяют под микроскопом при увеличении в 100 раз. Зерна, видимые на шлифе, сравнивают с эталонными изображениями, приведенными на рис. 71; величина зерна эталонов характеризуется номером (баллом).

Между номером зерна (баллом) и числом зерен п (помещающихся иа площади 1 мм* шлифа) существует зависимость п = 8-2+3.

Стали с номерами (баллами) зерен 1-5 относятся к группе крупнозернистых, а с номерами 6-15 - к мелкозернистым.

Превршцение переохлажденного аустенита. Если сталь со структурой аустенита, полученной в результате нагрева до температуры выше Лсд (для доэвтектоид-ной стали) или выше Ат (для заэвтектоидной стали), переохладить до температуры ниже Аг, то аустенит окажется в метастабильном состоянии и будет претерпевать превращение.

Для описания превращения переохлажденного аустенита пользуются экспериментально построенными диаграммами время - температура - степень распада или диаграммами изотермического превращения аустенита, т. е. превращения, протекающего при постоянной температуре.

Для изучения изотермического превращения аустенита небольшие образцы стали нагревают до температур, соответствующих существованию стабильного аустенита (т. е. выше критической точки), а затем быстро охлаждают (переохлаждают) до температуры ниже Л/-1 (например, до 700, 600, 500, 400, 300 °С) и выдерживают при этих температурах до полного распада аустенита.
