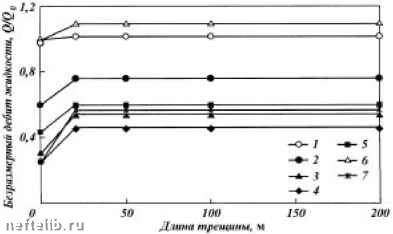

Рис. 3.4. Графики зависимости безразмерного дебита жидкости от длины трещины для пласта с проницаемостью ! мкм2:

1 - к2 = 50 мкм , к3 = kl; 2 - к2 = 50 мкм , к3 = 0,lkl, b = 0,1 м; 3 - к2 = 50 мкм , к3 = 0,lkl, b = 0,5 м; 4 - k2 = 50 мкм2, к3 = 0,lkl, b = = 1 м; 5 - к2 = 50 мкм2, к3 = 0,2kl, b = 1 м; 6 - к2 = 100 мкм2, к3 = = kl; 7 - к2 = 100 мкм2, к3 = 0,lkl, b = 1 м

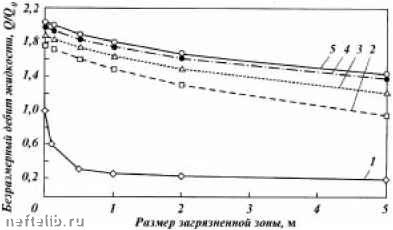

Рис. 3.5. Зависимость безразмерного дебита скважины после гидроразрыва от размеров загрязненной зоны при проницаемостях: пласта - 0,01 мкм2, трещины - 50 мкм2, загрязненной зоны - 0,001 мкм2.

Полудлина трещины l, м: 1 - 0, 2 - l0, 3 - 20, 4 - 50, 5 - 200

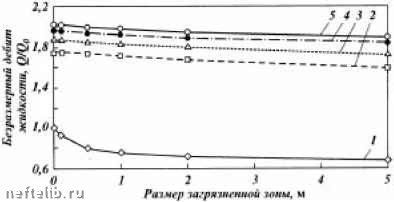

Рис. 3.6. Зависимость безразмерного дебита скважины после гидроразрыва от размеров загрязненной зоны при проницаемостях: пласта - 0,01 мкм2, трещины - 50 мкм2, загрязненной зоны - 0,005 мкм2.

Полудлина трещины /, м: 1 - 0, 2 - 10, 3 - 20, 4 - 50, 5 - 200

В 4 раза, тогда как при наличии трещины ГРП с полудлиной "0 м аналогичное загрязнение вызвало бы снижение дебита всего на 1" %.

Во многих реальных ситуациях наличие вокруг эллиптической трещины конфокальной загрязненной зоны лишь незначительно влияет на величину дебита. Если скважина окружена естественной или искусственно созданной областью пониженной проницаемости, создание трещины гидроразрыва позволяет практически исключить влияние этой области на приток флюида в скважину.

Для оценки влияния на коэффициент продуктивности скважин скин-эффекта, обусловленного снижением проводимости трещины, например, из-за появления "пробок" вблизи забоя, построены зависимости безразмерного дебита Q/Q0 от проницаемости трещины при фиксированной длине трещины и проницаемости пласта (рис. 3.7, 3.8). При проницаемости пласта 0,01 мкм и полудлине трещины 100 м снижение проницаемости всей трещины со 100 до 50 мкм приводит к снижению дебита всего на 13 %, а снижение проницаемости трещины до 10 мкм2, т.е. в 10 раз, приводит к падению дебита на 34 %. В более проницаемых пластах этот эффект еще менее существенный:

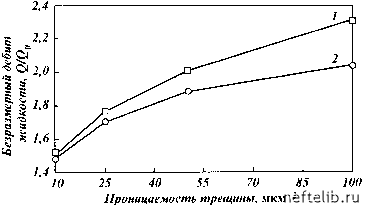

Рис. 3.7. Графики зависимости безразмерного дебита скважины после гидроразрыва от проницаемости трещины для пласта с проницаемостью 0,01 мкм2.

Полудлина трещины l, м: 1 - l00, 2 - 20

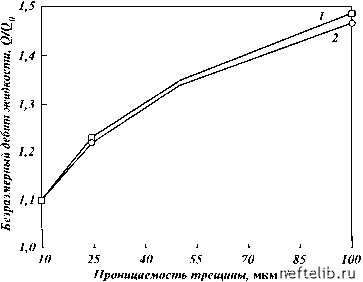

Рис. 3.8. Графики зависимости безразмерного дебита скважины после гидроразрыва от проницаемости трещины для пласта с проницаемостью 0,1 мкм2.

Полудлина трещины l, м: 1 - 20, 2 - l0
