изменением обводненности из-за различной ориентации трещин, в этом случае носят непродолжительный и менее выраженный характер.

Таким образом, влияние направления трещин на обводненность после ГРП оказывается наиболее существенным при рядных системах расстановки скважин и в краевых зонах пласта. В этих случаях направление трещин является важным фактором, определяющим долю воды в продукции обводненных скважин после ГРП. Любые оценки, не учитывающие этот параметр, могут оказаться неверными. Возможно как резкое падение, так и быстрый рост обводненности. Время, в течение которого затем восстанавливается первоначальное значение обводненности, может быть сопоставимо с продолжительностью эффекта ГРП. Учет ориентации трещин при проектировании системы разработки с использованием ГРП дает возможность замедлить процесс обводнения скважины при одновременном увеличении добычи жидкости.

Глава

РАСЧЕТЫ ДЕБИТА СКВАЖИНЫ

ПОСЛЕ ГИДРОРАЗРЫВА

В НЕОДНОРОДНЫХ ПЛАСТАХ

8.1. АНАЛИТИЧЕСКОЕ РЕШЕНИЕ ЗАДАЧИ О ПРИТОКЕ ЖИДКОСТИ К СКВАЖИНЕ, РАСПОЛОЖЕННОЙ В НЕПРОНИЦАЕМОЙ ЛИНЗЕ ЭЛЛИПТИЧЕСКОЙ ФОРМЫ, ВСКРЫТОЙ ТРЕЩИНОЙ ГИДРОРАЗРЫВА

При размещении скважин на месторождении, как правило, отсутствует детальная картина распределения неоднородности пласта, поэтому отдельные скважины оказываются в низкопроницаемых зонах или даже в непроницаемых линзах. Кроме того, область пониженной проницаемости вокруг скважин может быть обусловлена не только геологическим строением коллектора, но и загрязнением призабойной зоны в ходе вскрытия пласта. Если непроницаемая линза имеет сравнительно небольшие размеры, проведение гидравлического разрыва пласта с созданием протяженной трещины, выходящей за пределы линзы, позволяет ввести скважину в эксплуатацию. В случае, если скважина находится в низкопроницаемой области, гидроразрыв может привести к многократному увеличению дебита.

Все оценки эффективности ГРП, проведенные для однородного пласта, показывают, что после обработки дебит скважин увеличивается в 3-4 раза. Однако промысловый опыт часто дает более высокие показатели. Поэтому определенный интерес представляют расчетные методы оценки притока к скважинам после ГРП в неоднородных пластах.

в данном разделе предложена формула для расчета дебита скважины, находящейся в непроницаемой линзе, при условии, что трещина гидроразрыва, пересекающая скважину, выходит за пределы линзы. Эта зависимость может использоваться также для оценки дебита скважины с трещиной ГРП, вскрывающей низкопроницаемое включение.

Рассматривается плоское стационарное течение несжимаемой жидкости к скважине, пересеченной трещиной гидроразрыва от удаленного контура питания радиуса Rc. Предполагается, что скважина находится в центре непроницаемой линзы эллиптической формы с полуосями a и b. При a = b линза имеет форму круга. Предполагается, что размеры линзы невелики по сравнению с

радиусом контура питания: £=уГа - Ь « 2Rc. Полудлина трещины l больше полуоси линзы, вдоль которой направлена трещина (рис. 8.1); кроме того, l << 2Rc. Значения давления на контуре трещины pw и на удаленном контуре Pc постоянные. Фильтрация жидкости в пласте подчиняется закону Дарси, поэтому распределение потенциала описывается уравнением Лапласа.

Поскольку конформное отображение плоскости течения Z = F(z), где z = x + iy, Z = X + iY, не изменяет уравнения Лапласа, это преобразование координат можно использовать для замены геометрических границ системы другими, более приемлемыми для аналитических расчетов [26, 81, 92]. Для решения данной задачи

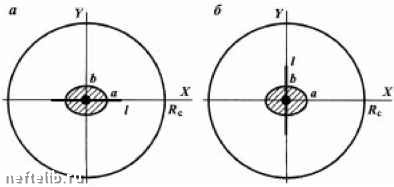

Рис. 8.1. Скважина с трещиной ГРП $ непроницаемой линзе:

а - трещина направлена вдоль большой оси линзы; б - трещина направлена вдоль малой оси линзы
