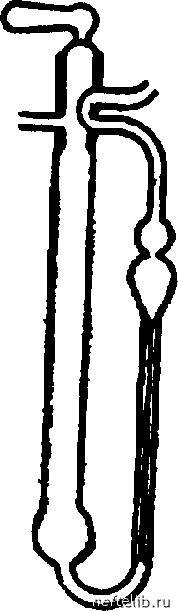

Фиг. 31. Вискозиметр с висячим уровнем.

Фиг. 32. Вискозиметр А. Торопова для летучих жидкостей»

Фиг. 33. Вискозиметр Фукса для темных и липких нефтепродуктов.

а - вискозиметр для повторных измерений без дополнительного наполнения (объемы приемников равны); б - вискозиметр для жидкостей разной вязкости (отношение объемов наименьшего приемника к наибольшему 10-12). 7 - резервуар длд испытуемой жидкости; 2 - капилляр; 3 - приемник с метками на концах; 4 - кран.

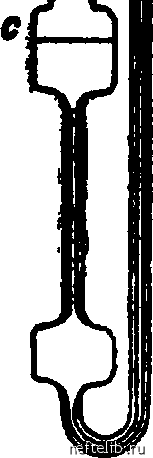

Фиг. 34. Вискозиметр Пинкевича с ртутью для измерения вязкости масел при температурах выше - 35**,

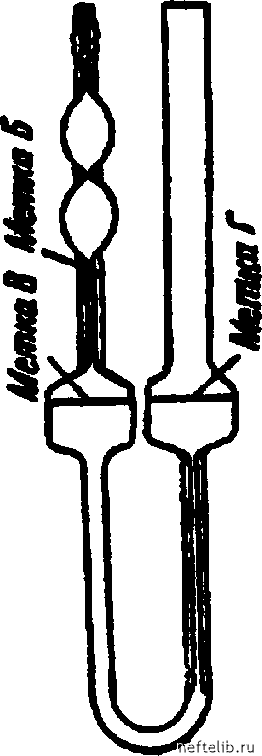

Фиг. 35. Вискозиметр Пинкевича для измерения вязкости при низких температурах.

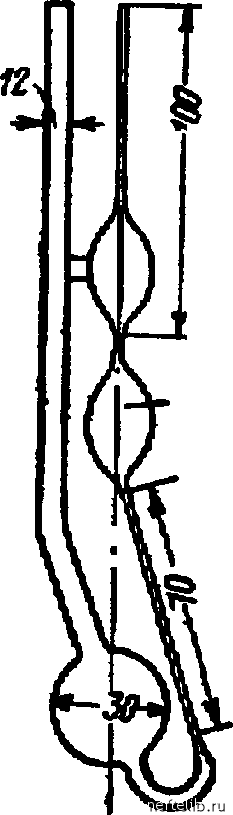

Фиг. 36. Вискозиметр Кэннон и Фенске типа Оствальда.

Фиг. 38. Коаксиальный пипеточный вискозиметр

Давление

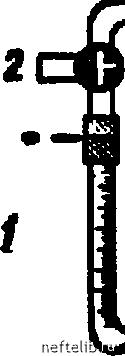

Фиг. 37. Вискозиметр Г. И. Фукса и Т. А. Мечковской для изучения аномалии вязкости коллоидных растворов и суспензий.

7 - вискозиметр у 2 - распределительна з гребенка.

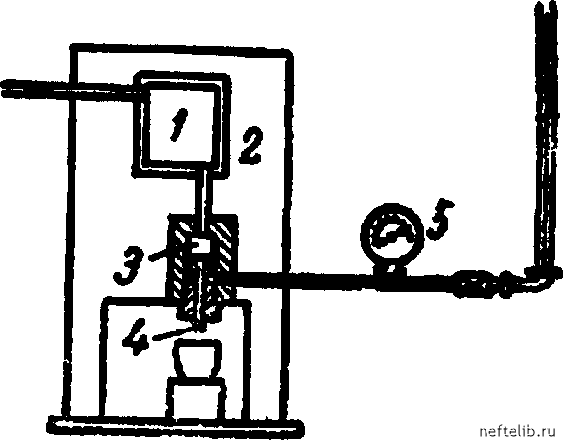

Фиг. 39. Вискозиметр Д. С. Великовского для определения вязкости масел при низких

температурах.

/ - резервуар для масла; 2 - термостат; 3 - дополнительный резервуар; 4 - капилляр; 5 - манометр.

определяется видом вязкости, для измерения которой они служат (динамическая и кинематическая), необходимой точностью измерения, областью температур (в частности, значительное число видов вискозиметров сконструировано для измерения вязкости нефтепродуктов при низких температурах) и свойствами испытуемой жидкости (липкость, летучесть, присутствие взвешенных частиц и т. д.).

Диапазон вязкости, для которого применим каждый тип вискозиметра, зависит от размеров прибора, главным образом от длины и диаметра капилляра. Для всего диапазона вязкости, для которого применяются такие универсальные вискозиметры, как приборы Оствальда-Пинкевича и Уббелоде-Гольде, необходимо иметь набор вискозиметров с капиллярами различных диаметров.

Отдельные виды капиллярных вискозиметров (фиг. 37 и 42) сконструированы для измерения механических свойств консистентных смазок и других упруго-вязких веществ (вискозиметры Виноградова, Великовского, Варенцова) и для жидкостей, обладающих аномальной вязкостью (вискозиметры Пескова, Фукса).

2. Размеры вискозиметров постоянного давления. Размеры вискозиметра подбирают с таким расчетом, чтобы соблюдался ламинарный режим течения в капилляре (при наличии турбулентного режима формула Пуазейля не применима), время измерения укладывалось в допустимых пределах и влияние на жидкость побочных, неучитываемых воздействий сводилось бы к минимуму. Одновременно прибор должен быть удобен в обращении, легко термо-статироваться и промываться.

Радиус и длина капилляра связаны с вязкостью испытуемой жидкости. Согласно М. М. Кусакову [10], чтобы избежать турбулентности, необходимо соблюдать следующее условие:

I крит

где г - радиус капилляра; / - длина капилляра; Л - высота гидростатического столба жидкости в вискозиметре;

крит - критическое значение числа Рейнольдса.

Если жидкость течет под внешним давлением, то формула (HI, 1) принимает следующий вид:

-J-<2Re„p„T . (П1,2)

где р - давление; q - плотность жидкости.

Чем длиннее капилляр, тем больше уверенность в точности измерения вязкости. Капилляры вискозиметров для определения вязкости эталонных жидкостей имеют длины 20-30 см и больше [15], но такие приборы неудобны для массового употребления; не следует также пользоваться капиллярами короче 8-10 см; наиболее подходящей длиной является 10-15 см.

Барр [И] рекомендует подбирать длину и диаметр капилляра таким образом, чтобы отношение первой ко второму было не меньше 130. Это условие соблюдается в приборах для светлых нефтепродуктов, но для масел вследствие их более высокой вязкости величину отношения длины к диаметру снижают.

Размеры деталей вискозиметров (длина и радиус капилляра, объем резе)-вуара) подбирают с таким расчетом, чтобы время измерения истечения жидкости было между 100 и 600 сек. При более продолжительных измерениях
