Внутри корпуса устанавливаются кольца жесткости с распорными тягами из уголка 50 х 50 X 5 ММ на расстоянии между ними не более 1,5 м (фиг. 16).

В резервуарах с плоскими днищами устанавливаются равномерно трапецоидальные ребра жесткости с центральным кольцом.

-6710

Фиг. 16. Горизонтальные резервуары марки РГС-28 и РГС-24.

При изготовлении резервуаров допускаются следующие отклонения:

по диаметру...................± 10

по длине.....................± 0,006 L

по выступающей части сферических днищ.....±\Q мм

разность диаметров в одном сечении (овальность) . ±\0 мм

отклонение образующей от прямой ливни не более . I

прогиб по длине порожнего резервуара не более . 0,003 /

Испытание резервуаров производится водой или воздухом давлением в 1 KZJci в течение 20 мин.

При испытании воздухом швы обмазываются мыльной водой. Дефектность швов определяется появлением мыЛьных пузырей при нагнетании.

При испытании водой на наружной поверхности резервуара не должно быть течи и отпотин,

3* 35

Сферические и шаровые резервуары

Нефтепродукты с большой упругостью паров при хранении в вертикальных и горизонтальных цилиндрических резервуарах дают большие потери от испарения.

Хранение таких нефтепродуктов реком<>ндуется производить в сферических резервуарах: при небольшой упругости паров (до 1 am) в резервуарах, имеющих форму многокуполообразного сфероида (фиг. 17);

Фиг. 17. Многокуполообразный сфероид.

Фиг. 18. Гладкий сфероид.

при более высоко. упругости паров (до 1,7 am)-имеющих форму гладкого сфероида (фиг. 18); при высокой упругости паров (до 6 am) - шаровую (фиг. 19).

Расчет Т01ШИНЫ стенок сферических резервуаров производится по формуле

Фиг. 19. Шаровой резервуар.

где 6 - толщина стенки в см;

р - максимальное рабочее давление в кг/см; D - внутренний диаметр резервуара в см;

/( - допускаемое напряжение в кг(слА;

if - коэфициент прочности шва;

с -добавка на коррозию, принимаемая равной 2 ММ. В расчет принимаются следующие нагрузки:

а) от встра интенсивностью 100 лг/л;

б) от собственного веса оболочки;

в) гидравлическая от заполнения резервуара водой (при испытании);

г) внутреннее давление паров нефтепродукта. Расчет опор резервуара производится по формуле

где Р-нагрузка на одну опору;

Gk - вес корпуса пустого резервуара; Gb - вес воды в резервуаре; П - число опор.

Усилие на растяжку между опорами:

Р" sino

где а -угол наклона гастяжки.

При установке резервуаров на песчаном фундаменте толщина листов нижних поясов рассчитывается на увеличение давления жидкости с увеличением высоты налива.

Толщина листов днища принимается меньше толщины листов первого пояса, так как давление жидкости передается на фундамент.

В СССР уста- овлены шаровые резервуары емкостью 400 й 800 л».

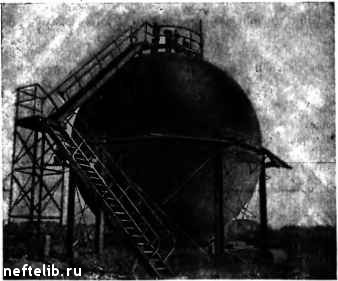

Резервуар емкостью 400 л* (фиг. 20) имеет диаметр 9220 мм, толщину листов 20 мм и состоит из 24 сегментов и 2 полушарий, установлен на 6 опорах.

Резервуар емкостью 800 (фиг. 21) имеет диаметр 11580 мм, толщину листов 25 мм и помимо двух полушарий имеет средний пояс; установлен на 8 опорах.

Железобетонные резервуары

Железобетонные резервуары сооружаются наземные, полуподземные и подземные.

По форме бывают емкостью до 2500 л» - цилиндрические, свыше 2500 м - прямоугольные; размеры приведены в табп. 16.

При сооружении железобетонных резервуаров необходимо руководствоваться следующим.

•1. При испытании грунтов, их несущей способности и равномерности осадки обращать внимание на высоту грунтовых вод. Высота
