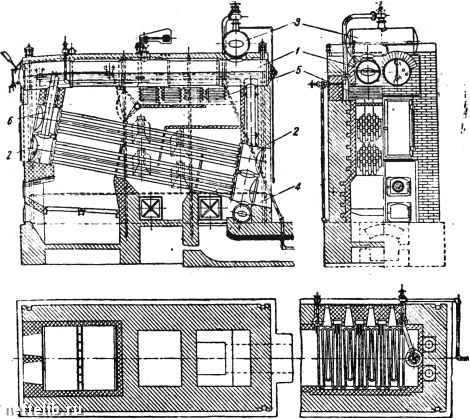

Фиг. 94. Камерный горизонтально-водотрубный котел завода «ПаросфоЙ»

системы Шухова.

7 - барабан: 2 - головка; 3-сухопарник; 4 -грязевик; 5 - пароперегреватель; б - штупер для вывода пароводяной смеси из нижней передней головки в барабан.

Таблица 112 Вертикальные сварные котлы системы Шухова

Поверхност1миагрева, .и

Высота в цилиндрической части котла, .км............

Полная высота до дымовой заслонки,.............

Наружный диаметр котла, мм . .

Внутренний диаметр жаровой трубы, мм............. . .

Высота жаровой трубы, мм ....

Количество пучков ........

Число н диаметр труб в пучке, мм...............

Диаметр ДЫМОВОЙ трубы, мм . .

Вес котла без воды, т......

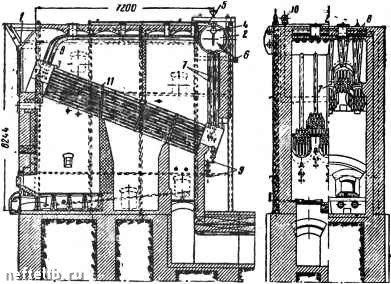

Фиг. 95. Камерный горизонтально-водотрубный котел Шухова-Берлина типа А-5.

/ - водоуказательная колонка; 2 --бдрабан; 3 - головка для труб; 4 - сепаратор; 5-выход пара; 6-пи тательная линия; 7-подводящие трубы; * - отводящие трубы; 9 - продувочные клапаны; 70 - предорсра-нительный клапан; 11-чугунные 11гре1Ч)родки с обмазкой maMoTHof глиной.

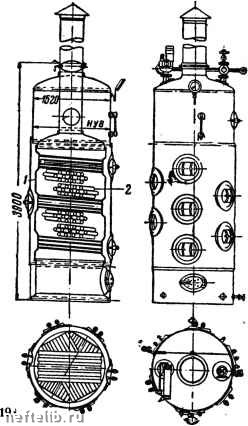

Фиг. 96. Вертикальный (стоячий) паровой котел малой мощности завода Jdriapocrpo й».

- жаровая! труба; 2 -водогрейные трубы.

к достоинствам вертикального, водотрубного котла относятся:

1) незначительный размер занимаемой площади;

2) отсутствие обмуровки;

3) быстрая растопка (50 - 70 мин.);

4) простота обслуживания. Недостатки котлов:

1) слабая циркуляция воды;

2) чувствительность к питательной воде;

3) затруднительность чистки;

4) получение влажного пара.

4. Жаротрубнодымогарные односторонние котлы судового типа (шогландские котлы»; характеристика двух топочных котлов судового типа приведена в табл. 113 (фиг. 97).

Таблица 113

Жаротрубнодымогарные односторонние котлы судового типа (двухтоаоЧные)

Поверхность нагрева котла, м-

Z п S

0Q S

ее S

я» 3 О. S

ее О.

л о.

Наружный диаметр дымогарных трубок, мм

2 I-

са о

а. 2

=5 «

Постройки завода .Красное Сормово

Постройки завода „Ленинская кузница*

2300

3455

2712

83/75 I 83/75

ныи.

Примечание. Котел с поверхностью нагрева 209 м\ трехтопоч-
