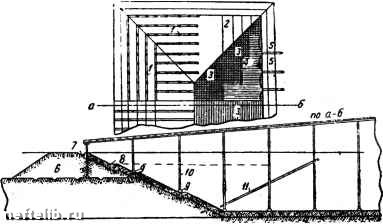

Главная Переработка нефти и газа 4 4 Оеб краник/ща Фиг. 23. Ямное хранилище. у-мостки; 2 -подъемная труба; 3 - лебедка; 4- козырьки; 5-основной вал; б - дополнительный вал 3. Верхний растительный слой снимается на глубину 0,5 м на ллощадке, предназначенной для строительства самой ямы и ограждающего вала. 4. Вынимаемый грунт ук.1адывается по периметру котлована слоями 15-20 см с утрамбовкой или укаткой. Укладываемый грунт должен •быть влажным* 5. Ширина вала и его верхней бровки определяется расчетом на .давление жидкости и фильтрацию нефтепродукта. 6. Откосы принимаются: для внутренних стенок от 1 -1,5 до 1-2,5; для внешних стенок от 1 - 1,25 до 1-2. Днище имеет уклон кЗ сторону отпускных труб от 0,001 до 0,002. Фиг. 24. Конструкции крыши ям. 1-столбы, устанавливаемые на лежнях; 2-стропила; 3 - решетник; 4 - опалубка; 5 - водоотвод; 6 - вал; 7-водосток; 8 - глиняная облицовка; 9 - лежни; 70 - столбы, поддерживающие крышу; 77-подкосы. 7. Облицовка стенок и днища производится суглинком или глиной • 3 смеси с песком слоями 15-20 см с утрамбовкой. Толщина слоя глины принимается при применении жирной глины с содержанием не •более 15-20% песка на днищах -0,5 м, на откосах 0,5-0,7 м При применении местной глины слой увеличивается до 1 м. 8. Сооружение крыши допускается только в районах с большим • количеством атмосферных осадков, пыли и песка (фиг. 24). 9. Требованиями противопожарной охраны предусматриваются: - а) площадь зеркала ямы не должна превышать 6000 л; б) размещение ям группами, не превышающими 4 ям; в) ширина не больше 40 м; г) устройство дополнительного вала вокруг ямы для предотвраще- • ния разлива нефтепродуктов при размыве основного вала на расстоя- • нии 15-20 м от подошвы основного вала; д) высота основного вала» над уровнем нефтепродукта не менее 1,5 ж; е) устройство в основном валу площадки (бермы) шириной 0,5 М 1на высоте I М от верха. Оборудование резервуаров Специальное оборудование резервуаров по ГОСТ 2486-44, 2487-44 и 793-44 приведено в табл. 18 для вертикальных резервуаров и в табл. 19 для горизонтальных. Лестницы для резервуаров устанавливаются с уклоном 3 : 1 без промежуточных площадок. Для резервуаров емкостью более допускается устройство спиральных лестниц. 1000 л» и Таблица QIS Оборудование вертикальных цилии!рических стальных резервуаров ГОСТ 2486-44 и 2487-44
Примечания. 1 При высоте резервуара более 5 м нл патрубках устанавливается перепускная труба. 2. Лазы, люки н лестницы являются неотъемлемой частью резервуаров и поэтому в указанный перечень не включены. 3. При наличии гидравлического предохранительного клапана установка механического дыхательного клапана не обязательна. 0 1 2 3 4 5 6 7 8 9 10 11 [ 12 ] 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 |
|||||||||||||||||||||||||||||||||||
