Таблица 23

Распредеяеиие жидкостей по классам в эавясимости от темпера-уры вспышки

паров ОСТ S0039-39

легковоспламеняющихся жидкостей, и диаметру большего резервуара, но не меньше 5 м при хранении горючих жидкостей.

Разрывы между резервуарами полуподземного типа уменьшаются на 25% и подземного-на 50%, однако величина их для горючих жид-костей должна быть не меньше 5 м.

Расстояние между стенками резервуаров отдельных групп устанавливается не менее 40 Л( с устройством проездов шириной не менее 3,5 м. Для резервуаров полуподземного типа расстояние между группами сокращается на 25%.

Размещение остальных сооружений нефтебазы по отношению к резервуарному парку производится с учетом разрывов, приведенных в табл. 24.

Табл ица 24

Разрывы между сооружениями на нефтебазах ОСТ 90039-39

Для предотвращения разлива нефтепродуктов по территории нефтебазы группа резервуаров ограждается огнестойкой стеной или земляным валом, высота которого должна быть не меньше 1 м и ширина бровки не менее 0,5 м. Расстояние от стенки резервуара до подошвы обвалования принимается равным половине диаметра ближайшего большего резервуара, но не менее 5 м.

Объем обвалования должен быть больше половины емкости резервуаров в группе при наземной установке и больше половины емкости наземной части резервуаров при полуподземной установке.

Высота обвалования при высоте фундаментов больше 1 м

[В (2А + а) + Ь{2а + А)] + 0.6 яп (D«+d» + Dd)

при нормальной высоте фундаментов

2 [В {2А + а)+Ь {2а + А)]-Зп

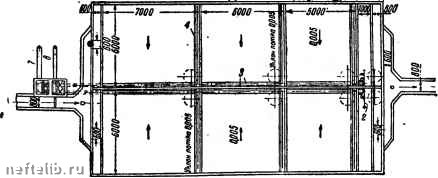

Фиг. 44. Ловушка.

;-решетка; 2 - паропровод и-б"; S-паропровод D-3"; 4-перфорированная паровая труба; s -отводной нефтепровод; 6 - гравий; 7-труба tirtn выпуска отстоя;. 8 - труба для выпуска уловленного нефтепродукта.

где Vp-объем резервуаров в м;

а-длина обвалования по основанию вала в м; b-то же ширина в м\ А-длина обвалования по бровке в М, В-то же ширина в м;

Л-диаметр большего основания фундамента в м; d-диаметр меньшего основания в м; л - число фундаментов; Di-диаметр резервуара в м.

На площадках, имеющих уклон, при сооружении обвалования учитывается разность нивелирных отметок.

УлаЬливание нефтепродуктов из канализации резервуарного парка производится ловушкой (фиг. 44), разделенной на две самостоятельные секции.

При расчете ловушки принимается скорость движения жидкости 0,01 м/сек и под подвесной стенкой 0,02 м/сек.

Устранение быстрого загрязнения ловушек осуществляется пропуском воды и нефтепродукта через песколовку и гидравлический затвор.

Для обеспечения более быстрого отстоя нефтепродуктов некоторые конструкции ловушек предусматоивают пудогрев жидкости
