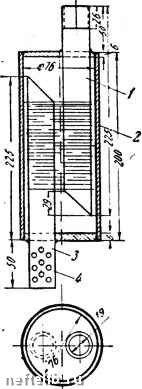

Фиг. 40. Гидравлический затвор.

J - газовая труба 0 8/," железная; 2-газовая труба 03" железная; 3 - газовая труба 0 «/4"; 4 - 16 дыр 0 6 мм.

Фиг. 41. Оборудование вертикального резервуара.

7-подъемная труба; 2 - хлопушка; 3-пэдъемное приспособление для хлопушки; 4 - блок для троса для подъемной трубы; 5-лебедка; б -задвнжка; 7-механический клапан; 8 - гидравлический клапан; 9 -ороситель; 70-замерный люк; 77-световой люк; 72-лазовый люк; 73-грязевый люк; 74-лестница; 75- площадка; 76 - пенокамера; 77 - пенопровод.

L- N00--1- I4G0

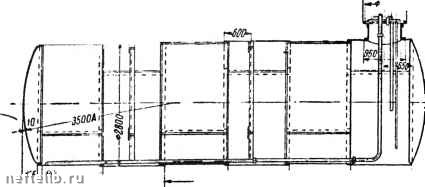

Продольный разрез

вид cBepxii

A7J/?« Off /V

фиг. 42. [оризонтальный pejep вуар с оборудованием.

Основания резервуаров

Для наземных цилиндрических вертикальных резервуаров фундаменты имеют форму усеченного конуса, с откосами 1 :1,5 или 1:2 (фиг. 43).

Материал для фундаментов-песок с примесью глины до 10-15% и местные грунты-для резервуаров емкостью до 400 ж, причем верхний слой высотой до 35 см делается из песка.

Не допускается применение растительных грунтов, ила и торфа, как дающих длительную и неравномерную осадку.

: :g"irL epos

Фиг. 43. Фундамент вертикального цилиндрического резервуара.

7-дерн или замощение: 2-замощение бровки; 3 - песчаная подушка.

Высота фундаментов выбирается в зависимости от характера операций нефтебаз: на распределительных базах до 2 м, на перевалочных-0,35 м.

При сооружении фундамента необходимо руководствоваться следующим.

1. Верхний растительный слой снимается на глубину до 30 см, как не дающий надлежащей связи.

2. Укладка производится слоями 10-15 см с утрамбовкой.

3. Минимальная толщина песчаной подущки у ее края 20-35 см в зависимости от крупности песка.

4. Подушка должна быть спланирована к центру в 1:200 диаметра резервуара.

5. Откосы и бровка фундамента укрепляются мощением камнем или укладкой дерна на шпильках.

Основные размеры фундаментов для резервуаров приведены в табл. 20.

Фундаменты для вертикальных резервуаров высотой 2 л и выше сооружаются кольцевыми из кирпича или камня.

При расчете кольцевых (ленточных) фундаментов допускаемая нагрузка на грунт принимается по ОСТ 4543 (табл. 21).

Фундаменты для наземных горизонтальных резервуаров могут быть деревянные, кирпичные, бутовые, бетонные или бутобетонные.

Фундаменты для подземных горизонтальных резервуаров изготовляются: при сухих грунтах-уплотненная песчаная подушка; при водоносных грунтах-бетонные с креплением посредством хомутов.

Фундаментные опоры располагаются так, чтобы швы резервуара были доступны для осмотра и ремонта. Поверхность опоры покрывается толем в два слоя.
