в- том же количестве. Количество, указанное в последнем рецепте, требуется для покрытия 100 поверхности резервуара.

Порядок сборки и монтажа сварного резервуара аналогичен сборке и монтажу клепаного.

1. На фундаменте устанавливаются клетки высотой не менее 0,8 м со стеллажами из досок толщиной 40-50 мм. Верх клеток проверяется по уровню и рейке. Расстояние между осями рядов должно быть равно ширине двух листов с учетом закроя шва (фиг. И).

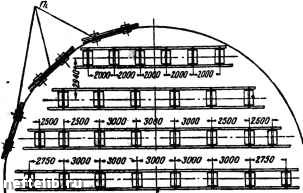

Фиг. II. Схема устройства клеток и стеллажей для сборки днища. .

Собираются нижние полосы днища с прихваткой стыков в 6-7 местах заподлицо с поверхностью и свариваются только верхним швом.

Верхние полосы собираются таким же образом с немедленной проваркой нижних швов.

При сборке полос прихватка производится на расстоянии 250- 300 мм одновременно снизу и сверху, оставляя 700-800 мм до края листов, если днище имеет сегментное кольцо. Кромки листов прижимаются рычажным или винтовым приспособлением (фиг. 12). Полосы днища должны сдвигаться взакрой от центра к краю сначала по верхним кромкам, затем по нижним.

2. На полотне днища штькмусом наносится окружность, образуемая многоугольником сегментного кольца, и производится разбивка много-угольника засечкой хордами, равными длине сегмента. Ось центровой полосы должна совпадать со стыковым швом сегментного кольца. Сборка сегментного кольца производится на подставках, устанавливаемых по кольцу днища в количестве 8-12 шт. Зазоры между элементами сегмента 3-4 мм.

3. Нижние уторные угольники укладываются на днище по нанесенным двум окружностям, соответствующим внутреннему и внешнему диаметрам угольника. Прихватка первой секции угольника производится от центра к концам по внешней кромке участками 35-40 мм через 500-600 мм. Остаются неприкосновенными концы уголка на расстоянии 600-700 мм для удобства стыкования с другими секциями.

Остальные секции привариваются к первой и прихватываются по направлению к свободному концу. Замыкающая секция кольца не должна быть менее 1 м.

4. Устанавливаемый лист первого пояса прижимается к сегментному кольцу и вертикальной полке уголка при помощи специального приспособления (фиг. 13) и проверяется отвесом. Прихватка производится в шахматном порядке через 400- 600 мм участками 40-50 мм. Для удобства пригонки остальных листов пояса остаются неприхвачен1ыми края на 600-700 мм.

Последующие листы первого пояса устанавливаются с зазором 2-3 мм. Прихватка по стыковому соединению производится в 4-6 местах длиной 60-75 мм и затем по нижней кромке по направлению к свободному концу.

5. Сварка смонтированного днища и первого пояса производится в следующем порядке:

а) провариваются все стыки первого пояса на высоту 200-250 мм от сегментного кольца или днища и 50 мм от края в верхней части. С внутренней стороны сварка выполняется заподлицо с поверхностью для плотного прилегания листов второго пояса.

б) приваривается первый пояс к сегментному кольцу или днищу сплошным нормальным швом;

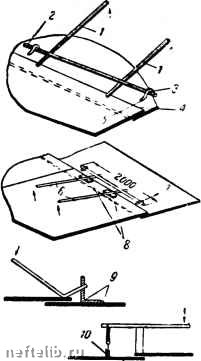

Фиг. 12. Способы прижимания 1фомки полосы днища.

1 - лом толщиной 3 см; 2 - нижний лист; 3 -скоба; 4 - шов под сварку; 6 - прихватка: б - лом; 7-скова; в - подкладки деревянные; 9 - временные прихватки; 70 - временная прихватка.

в) приваривается уголок одинарным швом сначала к днищу, av затем к первому поясу;

г) проверяются стыки сегментного кольца с окончательной их. сваркой;

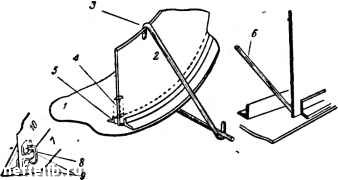

Фнг. 13. Приспособление для пригонки листов.

7 - днище; 2 - пояс; 3 - крюк из круглого железа; 4-деревянный клин; 5 - вспомогательный уголок; 6 - лом; 7 - днище; 8 - струбцина; 9 - места прихватки уголков; 70 - пояс.

д) производится сварка сегментного кольца и днища.

6. Перед установкой листов второго пояса на верхней кромке-нижнего пояса наносится риска по ширине шва и привариваются коротыши-угольники на расстоянии 40-50 см (фиг. 14) и при применении монтажных тавриков на расстоянии 1,5-2 м.

Фиг. 14. Приспособление для при- Фиг. 15. Установка верхнего обгонки листов. вязочного уголка корпуса резервуара.

1 - вспомогательные уголки; 2-струбцина; 3 - деревянная подкладка.

Первый ЛИСТ второго пояса устанавливается так, чтобы его центр-совпадал с вертикальным швом предыдущего пояса. Правильность установки проверяется отвесом, а плотность прилегания-щупом.

Прихватка производится от центра листа к краю с двух сторон через 50 сл< с внутренней- полноценным швом длиной 80-100 мм, с наружной - валиковым-длиной 30-40 мм.
