Коллекторы наливных эстакад укладываются на площадке и имеют ответвления через 4 м.

Сливные и наливные эстакады и их устройства должны отвечать следующим требованиям.

1. Эстакады выполняются из огнестойкого материала.

2. Сливные и наливные устройства должны быть расположены на огаельных ветках (тупиках), вне полосы о• вода железных дорог.

Фиг. 126. Наливная эстакада.

3. Все устройства располагаются вне габаритов приближения строений (фиг. 127).

4. Сливные и наливные устройства должны быть расположены в одну линию, при параллельном расположении расстояние между ними должно быть не менее 15 м.

5. На базах I и II категорий сливные и наливные устройства должны быть отдельными для легко воспламеняющихся и горючих жидкостей.

6. При применении для слива желобов на базах I и II категорий они должны быть выполнены из огнестойкого или полуогнестойкого материала, а на базах III-V категорий могут быть изготовлены из сгораемого материала с обивкой их кровельным железом.

7. Площадки сливных и наливных устройств на базах I-II категорий должны иметь гладкую поверхность для быстрого стока жидкости.

8. Освещение слива и налива легковоспламеняющихся и горючих жидкостей допускается только прожекторное.

9. На наливной эстака е должно быть предусмотрено устройство дляслива неисправных цистерн.

Ир стснцирх На перегонах im ,,. tail

-10702

"Г

Габарит приближения строения

Уродень 20лоВки ,

-2Ш-

то

то

.Ш5. -W5

УpaвньeepIauoBI<upeлbca*JЩ\ \ j

Перитнаноака

- 2 -~-3

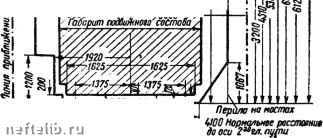

Фиг. 127. Габарит подвижного состава и приближения строени;!.

/- I- для строений из огнестойких и Несгораемых материалов; II-II для несгораемы] материалов; II-/7-для строений, защищенных от возгорания; 777-777 - для строеии! из Сгораемых материалов; IV-IV - ДЛЯ строений на «лекгрифицируемых участках.

Сроки слива и налива вагонов-цистерн

Сроки слива цистерн установлены:

а) в пунктах механизированного слива, в том числе самотеком, для цистерн грузоподъемностью до 20 /л - 1ч 15 м., для цистерн грузоподъемностью свыше 20 /п -2 часа;

б) в пунктах немеханизированного слива для цистерн грузоподъемностью до 20 т-2 часа, для цистерн грузоподъемностью свыше 20 /п-4 часа.

Сроки налива:

а) в пунктах механизированного налива независимо от грузоподъемности цистерны и рода продукта-2 часа;

б) в пунктах немеханизированного налива независимо от рода продукта: для двухосных цистерн-2 часа, для четырехосных-3 часа.

Цистерны, прибывающие маршрутами, должны быть слиты в срок не свыше 6 час.

В холодное время года, при температуре ниже минус 5° С и необходимости разогрева нефтепродуктов, срок слива может быть увеличен до Ю час.

При температуре наружного воздуха выше минус 5** С, при необходимости разогрева наиболее сгущающихся грузов, срок слива может быть увеличен на 2 часа.

Водные перевозки нефтепродуктов

Водные перевозки нефтепродуктов производятся баржами, грузоподъемность которых на Волжско-Камской системе водных путей от Ь20 до 12000 т: на других реках от 100 т до 2000 т.

Баржи, вне зависимости от конструкции, разбиты продольными и поперечными переборками на отсеки. Отсеки соединены между co6o.i задвижками-клинкетами, управление которыми производится при помощи маховиков, расположенных на палубе.

Морские перевозки нефтепродуктов осуществляются танкерами грузоподъемностью до 11 ООО т.

1 <

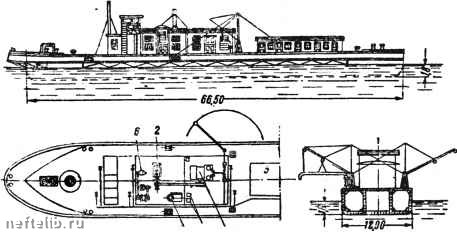

Фнг. 128. Нефтемашинка.

1 - паровой котел; 2 - двигатель; 3 - насос; 4 - нефтяные баки; 5-жилые помещения;

6 - динамо.
