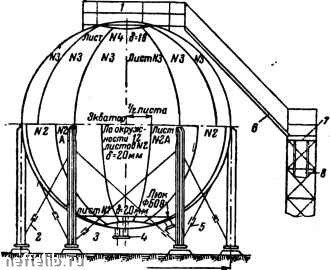

Фиг. 20. Общий вид сферического резервуара диаметром 9220 мм.

1 -площадка; 2-стяжка 0 22; 3 - штуцер для впуска 0 152; 4 - штуцер для выпуска 0 203; 5 - винтовая стяжка 0 29; 6 - маршевая лестница; 7 - площадка лестницы: 8 - маршевая лестница.

Лист N5 S--Z4-

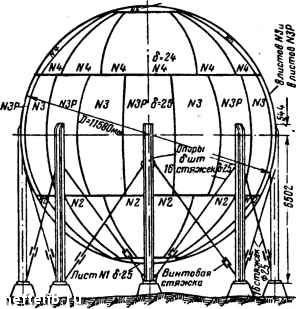

Фиг. 21. Общий вид сферического резервуара диаметром 11580лш<

Таблица 16 Основные размеры и фора железобетонных резервуаров

грунтовых вод должна быть ниже подошвы днища, в противном случае производится дренаж или тщательная наружная изоляция - оклейка рубероидом по пергамину в четыре слоя с устройством защитной стенки в /ц кирпича для стенок и слоем тощего бетона толщиной 3-6 см для днищ. При значительной кислотности вод производится окраска битумом до четырех раз с последующей оклейкой рубероидом или обклаакой кирпичом.

2. Для предохранения от температурных влияний наземные резервуары обсыпаются землей слоем не менее 0,7 м или делаются тем* пературные швы, подвижные опоры и т. д.

3. Водоцементное число должно быть не выше 0,6 при примене< НИИ вибраторов и 0,65 при не механизированной укладке. Инертные добавки должны составлять по весу 45-55% песка и 55-45% гравия.

4. Материалы для сооружения резервуаров должны тщательно проверяться и отвечать следующим требованиям:

а) составляющие не должны иметь органических примесей;

б) предпочитается применение естественного песка с крупными зернами;

в) гравий должен удовлетворять требованиям ОСТ 3327.

5. Ручной способ приготовления бетона допускается для резервуаров емкостью не более 50 м*.

6. Не допускаются перерывы в кладке бетона. При вынужденных перерывах необходимо произвести тщательную промывку, насечку стыковой поверхности с смазыванием цементным раствором.

7. Арматура резервуара устанавливается до укладки бетона.

8. Производить увлажнение бетона водой.

9. Распалубка производится: днища и крыши через 12 суток, стенок - через 20-28 суток.

10. Непроницаемость бетона достигается одним из способов, приведенных в табл. 17.

Таблица 17 Защитные покрытия желеэсбетоиных резервуаров

Общий вил железобетонного резервуара емкостью 250 т приведен на фиг. 22.

При расчете перекрытий железобетонных резервуаров принимаются нагруоки: для наземных - лостоянная до 300 кг1м* и временная снеговая; для подземных - постоянная до 2000 лг/л.

Ямы (амбары)

Хранение темных нефтепродуктов: мазутов, гудрона, полугудрона, а в некоторых случаях и нефти, может быть разрешено в ямах.

По форме земляные ямы бывают круглые и прямоугольные (фиг. 23).

При сооружениях ям необходимо руководствоваться следующим:

1. Площадка для строительства должна быть горизонтальной с горизонтальным напластованием грунтов при отсутствии грунтовых, вод.

2. Наилучшим грунтом считается грунт с содержанием 65% глины и 35% крупнозернистого песка.
