Таблица 19

Основные размеры цилиндрических усилительных муфт (мм)

пенсаторы тина муфт «Жибо» (рис. 22). Тин комненсатора выбирают исходя из условий подработки и его компенсирующих способностей. Па основании опытных данных и расчетов компенсирующая способность компенсаторов долнша быть порядка 200 мм.

Указанные конструкции колшенсаторов для газопроводов непригодны, так как они не обеспечивают герметичности. В этих случаях могут быть рекомендованы линзовые компенсаторы (их описание и расчет см. в § 37).

При проектироваппи трубопроводов с компенсаторами основной задачей является решение вопроса о расстановке компенсаторов по длине трубопровода, т. е. определепие оптимальных расстояний между )1ими.

Решение этой задачи сводится к определению таг«)й предельной длины участка трубопровода, на которой растягивающие усилия }ie должны превосходить его несущей способности. При этом, кроме

П р и м с ч а н и е,. Внутренний диаметр муфг больше наружного диаметра трубы иа 2 мм.

1?0 kO

Рис. 21. Односторонний сальнике-вый компенсатор.

~ труба; 2 - кольцо; з - фланцы; i - сальниковое уплотнение.

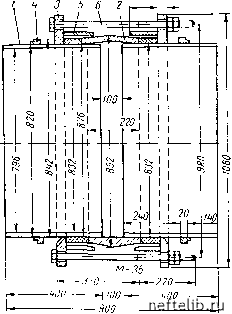

Рис. 22. Двухсторо1ший компенсатор.

.усилий, возникающих в трубопроводе в процессе подработки, необходимо учитывать также продольные растягивающие напряжения, появляющиеся в трубопроводе в результате температурных воздей-•ствий, внутреннего давления и изгиба.

Расстояния между компенсаторами определяют по следующей приближенной формуле:

26 (Rlm-a,)

-О,- (3. 26)

где Lh - б -т -

расстояние между комиенсаторами в см; толщина стенок труб в см; коэффициент условий работы;

нормативное сонротивление сварного шва но пределу прочности в кГ/см,

сумма продольных растягивающих напряжений от температурного воздействия, внутреннего давления и упругого изгиба в кГ/см;

защемление трубопровода в грунте в кГ/см-.

6 8 10 12 Ik 16 18 25 50 75 100 150 ZOO 250 300 Ъла/,им стенки тру - Расстояние между компенга.то бь мм рами,м

Рис. 23. Номограмма для расчета расстояний менсду компенсаторами.

Для определения расстояний между компенсаторами можно воспользоваться также помогра.ммой, представленной на рис. 23. В левой ее части на оси абсцисс отложены значения толщи1гы степок труб, в правой - искомые расстояния между комиенсаторами. На наклонных прямых левой части приведены значения Rm-Vcx, .а на наклонных прямых правой части - значения о.

При расчете но номограмме поступают следующил! образом.

От точки па оси абсцисс, соответствующей заданной толщине стенок труб, проводят вертикальную прямую до пересечения с пря--мой Нртп-ах. Затем проводят горизонтальную прямую до пере-

Конструктивные мероприятия по защите трубопроводов 8Т

сечения с наклонной прямой, характеризующей величину защемления <?о, и, опуская вертикаль вниз до пересечения с горизонтальной осью, находят искомую величину расстояний между комненса-торами.

Применение компенсаторов мояхот идти по двум направлениям: при проектировании и строительстве новых трубопроводов, когда компенсаторы предусматриваются проектом, и при их установке-на эксплуатирующихся трубопроводах, отдельные участки которых подвержены горным подработкам.

Установка компенсаторов на вновь строящихся трубопроводах может быть рекомендована только в тех случаях, когда проектируемые трубопроводы пересекают участки горных выработок, разработка которых, по данным горного надзора, будет производиться в ближайшее время после ввода трубопровода в эксплуатацию. Если же подработка проектируемых трубоироводов будет производиться через значитель}1ые промежутки времени после их ввода в эксплуатацию, установку компенсаторов в процессе строительства следует признать преждевременной. Это может быть обосновано тем, что, во-первых, установка компенсаторов, потребность в которых в ближайшее время отсутствует, при строительстве трубопроводов за много лет до их подработки приведет к значительному увеличению капитальных затрат и, во-вторых, существенно осложнит условия эксплуатации.

Можно считать, что установка компенсаторов на трубопроводах, целесообразна в тех случаях, когда подработка последних будет производиться по крайней мере в ближайшие 3-5 лет. При больших же сроках компенсаторы (несмотря на связанные с этим трудности) следует устанавливать в процессе эксплуатации непосредственно перед подработкой данных участков трубопроводов.

Разрезка трубопроводов. Напряжения, возникающие в трубопроводах в результате горных разработок, остаются в пих в течение всего периода эксплуатации. При повторной подработке в трубопроводах возникают дополнительные напрянчения, которые, суммируясь с первоначальными напряжениями, еще более увеличивают напряженное состояние металла труб, что, конечно, пеиелательно.

Для снятия напряжений мончет быть рекомендован весьма простой прием, заключающийся в разрезке трубопроводов. Для этой цели необходимо вскрыть траншею, уложить оголенный трубопровод на лежки и разрезать его примерно через 400-500 м. В результате растягивающих напрянхений концы разрезанных труб разойдутся и все накопленные в них паиряжепия будут сняты. Затем в лшста разрезки вваривают катушки и трубопровод вновь засыпают.

Опыт показал, что это сравнительно простое мероприятие обеспечивает нормальную работу трубопровода и его напряженное со-
