Максимально допустимый пролет И прогиб перехода определяются по формулам:

(6. 20) (6. 21)

где - момент сопротивления сечения трубы;

/ - момент инерции этого же сечения; т) и р - грузовые коэффициенты.

Величина грузовых коэффициентов зависит от нагрузок, расчетной схемы и способа монтажа перехода.

Многонролстные переходы могут монтироваться двумя методами: с обеспечением и без обеспечения перазрсзности системы нри восприятии собственного веса. Указанное обстоятельство следует обязательно учитывать нри расчете, так как нрп монтаже перехода без обеспечения неразрезности кон струкция будет работать как разрезная.

Коэффициенты т] и р. определяются но следуюи,им формулам:

при расчете однопролетных консольных переходов, монтируемых из секций, имеюпщх длину, равпукк прямолинейным участкам системы.

О 0J ОЛ 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 i

Рис. 150. Схема загружепия однопролетпо-го двухкопсольпого перехода и график зависимости величины консоли от пролета и длины компенсатора.

1] = 0,0625 (9тр + ?доп-+ ?пр +0,99обл); (6.22) р = 0,0052 (дтр + ддоп + дпр + 0,9 оол); (6. 23)

при расчете многопролетных переходов, монтаж которых производится с обеспечением неразрывности конструкции,

11 = 0,083 (дтр + ддоп + дпр -Ь 0,9 добл); (6. 24)

Р = 0,0026 (дтр + Яяоа + дпр + 0,9 досл); (6 • 25)

Расчетная схема

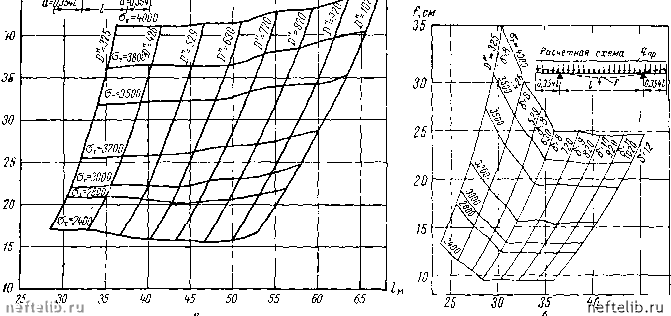

Рис. 151. Зависимость прогиба газопровода / от пролета I в однопролетной консольной системе при различных коэффициентах условий работы: а - ири т = 0,90; е - при т = 0,75.

70 l.M

m=0,7S

Расчетная схема

--I -----I

Рис. 152. Зависимость прогиба продуктопровода / от пролета I в однопролетной консольной системе при различных

3 а

а •та

коэффициептах условий работы: а - при т =-= 090; b - при т = 0,75.
