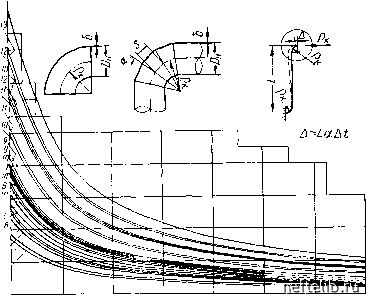

•Рис 1G9. Величина ])acuopa компенсатора при 0 = 1 в зависимости от его

иылета при Л = D„.

D„720jiii V„~I020MO\ V„=820, f=idi ВнБЗО, SfO,

V„820,6S., Vh720,5-S

v„it26, d-ia

1}н=в20,д=9-1)h529J4

днзгв. iiOi

IIm=B3D,S=&\ Bh529,S=6

10 /2 iU 16 18 20 22 2 26 ZB 30 32

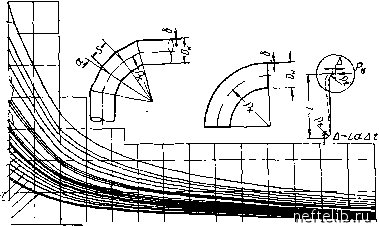

ac. 170. Величина распора компенсатора при ст = 1 в зависимости от его вылета

при и = 2Di,.

§ 58. Определение нагрузок, действующих на опоры надземных магистральных трубопроводов

Оноры надземных трубопроводов и переходов балочной конструкции воспринимают как вертикальные, так и горизонтальные нагрузки. Основной нагрузкой для опор почти всегда являются горизонтальные усилия от трубонровода, действующие на уровне опорных частей, возникающие от температурных деформаций трубопровода, распора компенсаторов и давления ветра.

Оноры надземных трубопроводов устраиваются сваЙ1п.1.ми, сборными из железобетонных колец, рамными из железобетонных элементов, бутобетонными, каменными, а также в виде земляных отсыпок.

Трубопровод может опираться на опоры сверху либо подвешиваться к ригелям или балкам снизу. В балочных системах надземтлх трубопроводов крайние (береговые) опоры, как правило, не устраиваются; нри слабых грунтах, неустойчивых откосах и при максимальных расчетных пролетах применяются опоры из железобетонных плит.

Размер плитных опор определяется величиной вертикальной опорной реакции опирающегося па них трубонровода и характеродг гру)1та; площадь должна быть не .\генее (),4 м. Поверх плит (под трубопровод) подсыпается песчаная подушка толщиной 12-18 см или устраивается специальное бетонное ложе, донускаюп1,се продольные перемещения трубопровода.

При наличии электрозащиты трубонровода от коррозии на участках, прилегающих к месту надземной прокладки иа переходах небольшой протяженности (до 100-200 м), следует в пределах открь!-того участка предусмотреть олектроизоляцию трубопровода от опор.

В прямолинеЙ1н>1х балочных переходах опорные части не должны допускать поперечных смещений, а при зигзагообразной укладке опорные части неподвижных онор лучше устраивать вращающимися.

Опорные части на подвижных опорах при зигзагообразной укладке должны допускать свободное перемещение трубонровода вдоль его оси и нер1гендикулярпо к ней в пределах расчетных дефор-мацпй, увеличенных в 1,5 раза. По края.лг опорных частей ставятся ограничительные упоры.

Все опоры и опорные части должны рассчитываться на восприятие как вертикальных, так и горизоптальных усилий, передаваемых трубопроводами и вспомогательными конструкциями.

Оноры висячих и арочпых конструкций рассчитываютог на сов-местпое действие вертикальных и горизоптальных нагрузок.

При расчете опор арочных систем и анкерных опор 1П1сячих систем обязательна проверка на опрокидывание и сдвиг.

Променсуточные опоры в балочных конструкциях при подвижных опорных частях должны проверяться на изгиб вдоль оси трубопровода от воздействия силы трения.
