Рис. 3.5. Сепаратор с предварительным отбором газа и жалюзийными насадками:

/ - подводящий трубопровод; 2 - вилка для предварительного отбора газа; 3 - каплеуловитель (сепаратор газа): 4 - жалюзийные насадки; 5 - газопровод с регулятором давлении «до :себя»; 6 - предохранительный клапан: 7 - корпус сепаратора; 8 - поплавок; 9 - пе-ногасители; 10 - наклонные полки; - диффузор

Проду/<ция скбамин

T./Qt-jJ--I Л.

Не(ргт1ь

Вода

Рис. 3.6. Технологическая схема установки УПС-3000/6

ром газа (рис. 3.5). [азожидкостиая смесь от скважин поступает в устройство предварительного отбора газа, которое расположено на наклонном участке подводящего трубопровода. Устройство предварительного отбора газа представляет собой отрезок подводящего трубопровода значительно большего диаметра, чем основная подводящая линия, установленный под углом 3-4° к горизонту, с приваренной вертикально газоотводной вилкой, соединенной трубопроводом с каплеуловительной секцией. Предварительно отобранный газ проходит через каплеуловитель, где в жалюзийных насадках отделяется от капельной влаги. Нефть вместе с газом, не успевшим выделиться из нефти и не попавшим в газоотводную вилку, поступает в технологическую емкость, в которой па диффузоре и наклонных полках скорость потока снижается и происходит интенсивное разга-зирование. Выделившийся в технологической емкости газ также проходит через каплеуловитель.

Разработано и применяется большое число аппаратов для разга-зирования и частичного обезвоживания нефти перед подачей ее на установку товарной подготовки нефти. Такие установки позволяют уменьшить объем воды, поступающей в сепараторы-деэмульгаторы, что приводит к снижению затрат на подогрев и обработку водонефтяной эмульсии.

3* 67

Рассмотрим работу установок предварительного сброса воды на примере УПС-3000/6 (рнс. 3.6). Продукция скважины поступает в отсек А через сопло /, и на нефтеразливной полке 2 происходит выделение основного объема газа из жидкой фазы. Газ из отсека А через регулятор уровня 9 перепускается в отсек Б. С помощью регулятора давления 4 поддерживается перепад давления (до 0,2 МПа) между отсеками А и Б, благодаря которому водонефтяная эмульсия после смешения в каплеобразователе 8 с горячей водой поступает через входной распределитель 7 в отсек Б. Горячая вода поступает после установок термохимической подготовки нефти и содержит остаточный деэмульгатор. Из отсека Б газ отводится через каплеотстойник 3, нефть через штуцер 5, вода - через перфорированный трубопровод 6.

3.4. ТЕХНОЛОГИЧЕСКИЕ СХЕМЫ УСТАНОВОК ПОДГОТОВКИ НЕФТИ

Сбор и подготовка нефти и попутного газа, начинающиеся вблизи устья скважин и заканчивающиеся на установках подготовки нефти и газа, являются единой технологической системой. К системам сбора и подготовки предъявляются следующие основные требования: высокая экономичность, полная ликвидация потерь нефти и газа в процессе сбора и подготовки, возможность ввода в эксплуатацию участков промысла до окончания строительства всего комплекса сооружений, надежность и эксплуатация, возможность автоматизации и телемеханизации всей системы в целом.

Существуетмного технологических схем по подготовке нефти, которые следует рассматривать совместно с системами сбора нефти и газа. Рассмотрим две из них.

.Ж------------

, 7 f"" ----"•- /; MiTiinuti: hy.Maiii

J-1 JTt

cy.-------

7. /

Рис. 3.7. Двухтрубная самотечная система сбора нефти, газа и воды: / - регулятор давления на входе; 2 - замерный трап; 3 и 4 - трапы нерпой и второй ступеней соответственно; 5 - мерник: 6 - компросспрн.чя; 7 - газобензиновый завод: 8 - установка подготовки нефтн; 9 - сырьевой репсрвуар; 10 - сборный коллектор (вода и нефть); - самотечный сборный коллектор (нефть и вода): 12 - участковый резервуар; 13 - центробежный насос; 14 - распределительная батарея; Ф н Н - фонтанная и насосная скважины

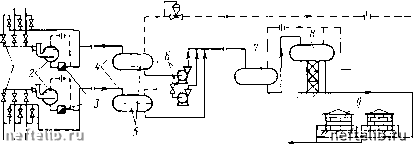

Рис. 3.8. Напорная система сбора нефти, газа и воды:

/ - выкидные линии; 2 - гидроцикломные сепараторы; 3 - расходомеры жидкости; 4 - сборные напорные коллекторы; 5, 7, S - сепараторы nepnoi, втором и третьей ступеней соответственно; 6 - це]]тробежные насосы; 9 - сырьевые резервуары; ЛС - комцрессорнля станция; ГПЗ ~ газоперерабатывающий завод

Двухтрубная самотечная система сбора (рис, 3.7) наиболее распространена на промыслах Советского Союза. Нефть из скважин поступает в трап первой ступени, где поддерживается давление 0,6 МПа, затем в трап второй ступени. Газ под собственным давлением транспортируется до компрессорной станции и далее на газобензиновый завод. Газ из второй ступени используется на собственные нужды или сжигается в факеле. Нефть с водой и оставшимся газом после трапа второй ступени через мерник поступает в резервуары участковых пунктов сбора, откуда подается насосом в сырьевые резервуары центральной установки подготовки нефти. Резервуары на участковых сборных пунктах и на центральной установке подготовки нефти ие герметизированы. Распределительная батарея позволяет поочередно измерять дебит скважин в замерном трапе или мернике. В самотечной системе сбора транспорт нефти обеспечивается за счет перепада высот в начале (мерник) и конце нефтепровода. Следовательно, отсутствуют энергозатраты на транспорт нефти до участковых сборных пунктов. Однако, как и все самотечные системы трубопроводов, данную систему сбора требуется значительно реконструировать при повышении дебита скважин или при увеличении вязкости нефти. Для предотвращения образования газовых пробок в трубопроводах необходима глубокая сепарация нефти и газа. Нз-за низких скоростей движения возможно запарафинивание трубопроводов, что приводит к снижению пропускной способности системы. Потери легких фракций нефти и газа вследствие негерметичностн резервуаров и мерников и невозможности доставки газа от трапов второй ступени достигают 2-3 % от общей добычи нефти. Самотечная система сбора нефти применяется ограниченно.

Напорная система сбора (рис. 3.8) действует следующим образом. Из скважины нефть под давлением поступает на автоматическую групповую замерную установку, где поочередно замеряется дебит всех скважин, а затем вся нефть подается на участковую сепарационную установку. Дебит скважины замеряется жидкостным расходомером
