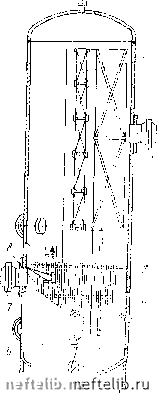

Рис. 3.14. Вертикальный масляный пылеуловитель

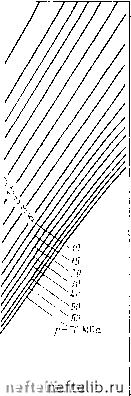

Рис. 3.15. Зависимость пропускной способности Q масляного пылеуловителя от давления р и диаметра D:

а - для одного пылеуловителя; б - для нескольких пылеуловителе!! п

1 2 J 5 S рМПа

5р,иПа

Рис. 3.16. Цик.юнный пы.1еуловитель пропускной способностью 20 млн. м/сут и рабочим давлением 7,5 МПа:

/ - оыходной патрубок для газа; 2 ~ входной патрубок; 3 - циклоны; 4 - люк; 5 - штуцеры контролирующих приборов; 6 - дренажный штуцер

где D - внутренний диаметр пылеуловителя, м; р-давление газа, МПа; р» и Рг - плотность смачивающей жидкости и газа при рабочи.х условиях, кг/м; Т температура газа, К.

Для выбора пылеуловителей можно использовать графические зависимости, представленные на рис. 3.15.

Чтобы обеспечить нормальную работу пылеуловителей, необходимо поддерживать постоянный уровень масла. Пропускная способность вертикальных масляных пылеуловителей при заданном давлении ограничивается скоростью потока газа в контактных трубках, которая ие должна превосходить 1-3 м/с.

Преимущество вертикального масляного пылеуловителя по сравнению с другими конструкциями пылеуловителей заключается Б высокой степени очистки (общий коэффициент очистки достигает 97-98 %); недостатки -большая металлоемкость, наличие жидкости и ее унос (допускается не более 25 г на 1000 м газа), большое гидравлическое сопротивление (0,035-0,05 МПа), чувствительность к изменениям уровня жидкости и др.

Циклонный пылеуловитель (рис. 3.16) представляет собой сосуд цилиндрической формы с встроенными в него циклонами. Газ поступает через боковой верхний входной патрубок в распределитель, к которому приварены своими входными патрубками звездообразно расположенные циклоны, которые закреплены неподвижно на нижней решетке. Отсепарированная жидкость и твердые частицы по дренажному конусу циклона попадают в грязевик. Для автоматического удаления собранного шлама имеется дренажный штуцер. Качество очистки повышается с уменьшением диаметра циклона. Поэтому созданы батарейные циклоны, объединяющие в общем корпусе группу циклонов малого диаметра. Закручивание потока осуществляется в циклонах типа «розетка» или «улитка» (рис. 3.17).

При работе по системе «газ - твердая взвесь» пропускная способность батарейных циклонов обычно рассчитывается, исходя из допустимых скоростей газа, обеспечивающих достаточно полное удаление твердой взвеси из газового потока. При большом расходе газа наблюдаются чрезмерный эрозионный взнос и повышенный перепад

OB «розетка»

газа: 3

2B3 2 73 2.9J 313 333 33 К

Рис. 3.18. График для определения поправочного коэффициента в зависимости ог температуры и плотности газа

вность очистки газа батарейными циклонами 85-98 % и уменьшается с увеличением его

широко применяются циклонные пылеулови-на рабочее давление до 7,36 МПа. Пропускная ) пылеуловителя Q при заданной степени mm ДО Qmax (р = 0,65 кг/м», Т = 283 К. юбности при иных рабочих параметрах ве-ного коэффициента а, зависящего от темпера-. а (рис. 3.18).

3.6. ГИДРАТЫ ПРИРОДНЫХ ГАЗОВ И МЕТОДЫ БОРЬБЫ С НИМИ

природные газы в определенных термодинамических условиях вступают в соединение с водой и образуют гидраты, которые, скапливаясь в промысловых и магистральных газопроводах, существенно увеличивают их гидравлическое сопротивление и, следовательно, снижают пропускную способность. Особое значение вопрос борьбы с образованием гидратов приобретает при разработке месторождений Западной Сибири и Крайнего Севера. Низкие пластовые температуры и суровые климатические условия этих районов создают благоприятные условия для образования гидратов в скважинах и газопроводах. " Гидраты представляют собой соединения молекулярного типа, возникающие за счет Ван-дер-Ваальсовых сил притяжения. Молекулы воды при образовании гидратов как бы раздвигаются молекулами газа. Образующиеся при этом полости между молекулами воды полностью или частично заполняются молекулами газа. Гидраты природных газов представляют собой неустойчивые соединения, которые при повышении температуры или понижении давления разлагаются
