о Я В

-051

-0051-

5г&Хг

UoS>,-OS!-\

о I ш ю

я "

о g с

со I

о! в

Одиночные стойки почти всегда жестко заделывают в фундамент.

Для возведения рамных опор и опор из отдельно стоящ11Х стоек требуется достаточно надежное основание. При большом заглубле-нпй таких опор и.х возведение связано с выполнением больших объемов земляных работ и часто со значительным водоотливом.

l508

Г \-1

Щаг150

lS0*6

6016П

Рнс. 12. 9. Конструкция опорной стойки с оголовком для приварки ригеля.

На рис. 12. 7, а, б показаны одностоечные железобетонные опоры: продольно-подвижная для прокладки трубопроводов с компенсаторами и подвижная скользящая для зигзагообразной прокладки в виде «змейки». В обоих случаях опоры получились легкими, несмотря на большую их высоту.

На рис. 12. 7, в приведена сборная рамная опора, прп>1еняемая для любого типа балочных переходов. Опора состоит из общего

башлгака, стоек и ригеля. Соединение ригеля со стойкадн! выполнено с помощью металлических закладных деталей.

На рис. 12. 7, г показана неподвижная опора, состоящая из фундаментного блока, железобетонных стоек, металлического ригеля и металлических связей между стойками, приваренными к закладным деталям. Стойки с фундаментом соединены анкерными болтамп.

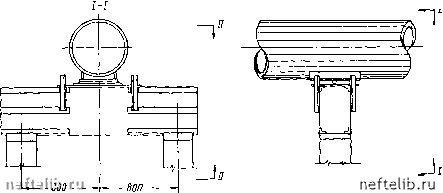

Рис. 12. 10. Верхние части опор с продольно-подвижными Катковыми опорными частями, а - при двух стойках; б - при одной стойке.

На рис. 12. 8 дана конструкция опорных башмаков для одностоечной опоры и рамной опоры с двумя стойками. Конструкция стоек видна на рис. 12. 9. На рис. 12. 10 показана конструкция верхних частей опор при наличии на них продольно-подвижных Катковых опорных частей: на рамной опоре с двумя стойками (рнс. 12, 10, а) и на одностоечной опоре (рис. 12. 10, б). На рис. 12. 11 дана конструкция стойки, запроектированной вместе с опорнылг башмаком.

Из таких стоек можно делать как одностоечные, так и радшые опоры. Расход бетона на такую колонну составляет около О 5 и арматуры 34 кг. Ее вес 1200 кг.

016. Ы20

0В. i.im

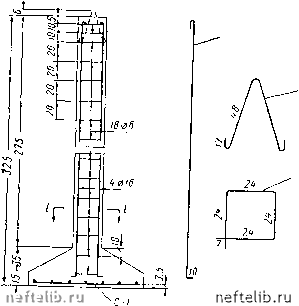

Рис. 12. И. Конструкция железобетонной стойки, вьпюлнениой вместе с опорным башмаком.

В районах Севера и вечной мерзлоты ра.мные опоры можно выполнять из дерева. На рис. 12. 12 приведена деревянная опора

из бревен, выполненная на врубках с металлическими скобами. Скольжение трубопровода происходит по укрепленной иа ригеле лгеталлическон полосе.

Опоры из блоков

Опоры из железобетонных блоков можно применять при всех методах надземной прокладки трубопроводов. Для балочных систем они будут отличаться главным образом устройством опорных частей. Применяют блоки, укладываемые с небольшим заглублением в грунт и опоры из блоков, имеющие значительное заглубление. Каждая из опор может состоять из одного или нескольких блоков. Опоры пз железобетонных блоков, обычно пустотелых, удобны для монтажа п при небольшой высоте опор весьма экономичны.

W-Zh

d=l6-20

Рис. 12. 12. Деревянная рамная опора.

На рнс. 12. 13 приведена скользящая опора для зигзагообразной прокладки, состоящая из одного блока. Такую опору при гравели-стых, песчаных, супесчаных и других надежных грунтах устанавливают с заглублением около 20 см. Неподвижная опора будет отличаться лишь опорной частью.

На рнс. 12. 14 дана конструкция опоры, состоящей из железобетонных колец и верхней опорной плиты, запроектированная Гипрогазом. Высота каждого кольца 1 м. Число колец принимается в зависимости от заглубления и высоты опоры. Внутренняя часть опоры чаще заполняется тощим бетоном. Приведенные на рнс. 12. 14 кольца можно применять также для устройства фундаментов одностоечных и рамных опор. 236

9000-

Рис. 12. 13. Железобетонная опора в виде пустотелого блока для зигзагообразной прокладки трубопроводов.

Кольцо

ll 1

Рис. 12. 14. Сборная железобетонная опора из железобетонных колец.

-то-
