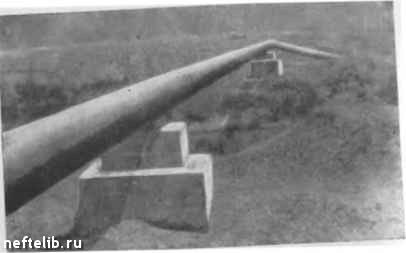

=«т1плненные на консольном переходе Рис. 12. 15. Бетонные опоры, выполненные

250013000:3500)-

\г5оо0ооо:35оо) 6

Р„.... .е. о«р» » е,,»о. .„.»,.» --" -

Монолитные опоры

Монолитные опоры нз бетона устраивают чаще всего в тех случаях, когда однотипные надземные переходы на данной трассе строятся в небольшом количестве. Форма, конструкция и глубина заложения оиор зависят от системы надземной прокладки, величины пролета, диаметра трубопровода, рельефа местности и грунтовых условий. На рис. 12. 15 показаны простые бетонные опоры, примененные Востокгипрогазом для консольного перехода.

Если трубопровод проходит по скальным грунтам или вблизи имеются каменные карьеры, то для опор целесообразно использовать местный строительный материал и выполнять опоры из бутобетона или бутовой кладки, как показано па рис. 12. 16. Подвижная опора отличается от неподвижной опорными частями и может отличаться размерами. На рис. 12. 16, а показана в трех проекциях подвижная скользящая опора для зигзагообразной прокладки трубопроводов, на рис. 12. 16, б - неподвижная. Опорные части заранее заделывают в железобетонной плите и в готовом виде укладывают поверх бутовой кладки.

Подвесные опоры

Подвесные опоры применяют главным образом в качестве подвижных опор при зигзагообразной прокладке трубопроводов в виде «змейки». Их широко используют при надземной прокладке трубопроводов в Коми АССР. Подвесные опоры создают малые сопротивления при продольном и поперечном перемещениях трубопровода, позволяют легко регулировать положение трубопровода по высоте. Однако при этом трудно исправить его положение в плане. При подвесных опорах вследствие малой жесткости системы более возможны колебания трубопровода от ветра. При перегрузке опор возможен обрыв подвесок, что влечет за собой падение трубопровода на участке значительной протяженности. Чтобы предотвратить падение трубопровода при обрыве одной из подвесок, подвесные опоры приходится ставить чаще, чем скользящие. Усложняется при подвесных опорах и монтаж.

При зигзагообразной прокладке трубопроводов система становится более напежной, если часть подвесных опор, находящихся рядом с неподвижными, где перемещения трубопровода невелики, заменить скользящими.

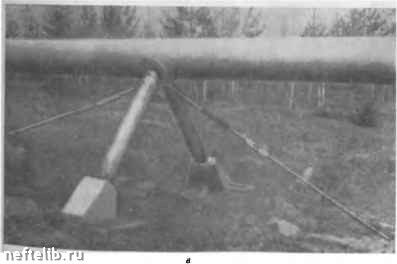

На рис. 12. 17 показаны деревянные опоры, применяемые в Коми АССР: простейшая подвесная с деревянным опорным лежнем (рис. 12. 17, а), более совершенная - подвесная с бетонными опорными башмаками (рис. 12. 17, б) к неподвижная с бетонными башмаками и металлическими оттянками (рис. 12. 17, в). Оттяжки имеют тальрепьт для их натяжения при монтаже и во время эксплуатации.

Более капитальная подвесная опора для лхагистрального трубопровода диаметром 720 лш, запроектированная Гипроспецгазом,

показана на рис. 12. 18. Опора выполнена в впде замкнутой железобетонной рамы, опирающейся на железобетонные сваи (рис. 12. 18, а). При наличии электроизоляции на прилегающих к надземному подземных участках трубопровод изолируют от земли и в надземной части. Деталь электроизоляции металлической подвески от железобетонной рамы показана на рис. 12. 18, б. Приведенная на рнс. 12. 18 опора требует одинакового уровня забивки свай и усложняет монтаж трубопровода, так как сваренные из труб плети приходится заводить внутрь замкнутых рам. Удобнее сваи связать ригелями, на

РИС. 12.17. деревянные опоры. «Р-Г-„ - подвесная с опорным лежнем; б - подвесная с опорными бетонными

которые после укладки па них плети трубопровода устанавливают треугольные рамы с подвесками.

Расход материалов на одну подвесную опору (см. рис. 12. 18) составляет: на раму 0,44 на две сваи длиной 8 ж - 1,45 л и металла на подвеску, хомуты и накладки - 90 кг.

Ряжевые и другие деревянные опоры В лесистых районах северной части СССР, и особенно в районах вечной мерзлоты, применяют деревянные ряжевые опоры, опоры в виде шпальных клеток, скрепленных скобами или болтами, и др.

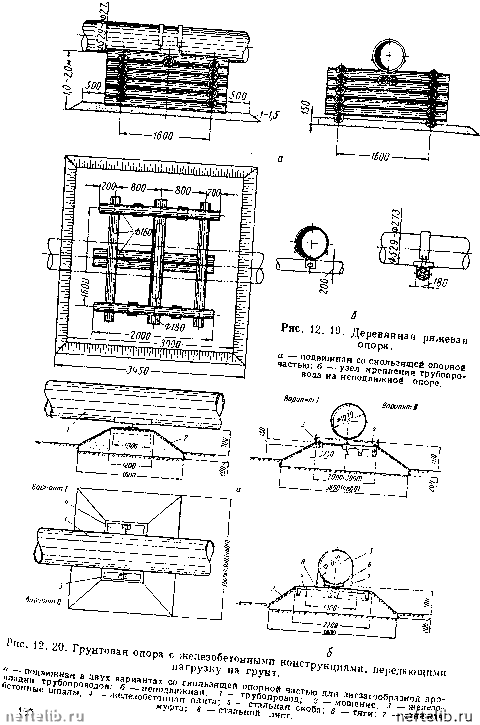

На рис. 12. 19 представлена ряжевая скользящая опора для зигзагообразной прокладки трубопроводов в районе вечной мерзлоты, запроектированная Южгипрогазом. Для опоры применяют лиственницу. Под ряж насыпают слой песка 15-20 см. В тех случаях, когда устойчивость опоры недостаточна (например, при неподвижных опорах), ее внутреннюю часть заполняют камнем или грунтом.

Опорные части делают металлическими, как показано па рис. 12. 19, а и 12. 19, б.

Грунтовые опоры

Грунтовые опоры применяют в виде отсыпок, на которые укладывают железобетонные или деревянные конструкции (плиты, рамы и др.) с металлическими опорными частями, и в виде грунтовых призм, сквозь которые проходит трубопровод.

Грунтовые опоры целесообразно применять на болотах, в районах Севера и вечной мерзлоты, на поймах рек, где нет сильного течения воды, в пустынных районах.

ЛССР при зигзагообразной прокладке трубопроводов.

нами; « - неподвижная с бетонными башмаками и металлическими оттяжками.

Грунтовая опора с железобетонной плитой показана на рис. 12. 20: на рис. 12. 20, а в трех проекциях с подвижной опорной частью и на рис. 12. 20, б с неподвижной опорной частью. Плита снизу имеет ребра, препятствующие сдвигу по грунту. Плиту можно-заменить горизонтальной прямоугольной или Н-образной рамой, а также шпалами (рис. 12. 20, а, вариант I).

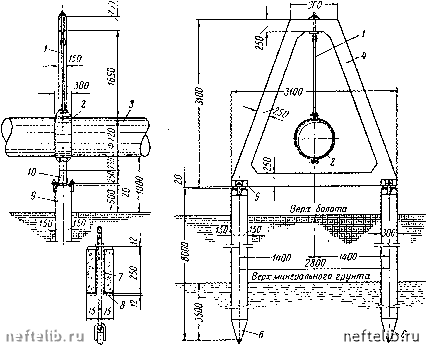

Рис. 12. 18. Железобетонная подвесная опора на сваях с замкнутой рамой п деталь электроизоляции металлической подвески от железобетонной рамы.

1 -подвеска; г -хомут; з -труба газопровода; ! -железобетонная сборная опорная рама; j -опорная накладка; в - железобетонные сборные сваи; 7 -электроизоляционное покрытие закладного упора; s - закладной упор опорной рамы; s - свая; Ю - опорная

рама.

На рис. 12. 21 изображена грунтовая опора с деревянной распределительной плитой, запроектированная Южгипрогазом. Скольжение трубопровода Происходит по стальной полосе. Такие опоры могут быть весьма рациональны в районах вечной мерзлоты, при прокладке трубонроводов по песчаным, супесчаным и суглинистым грунтам. Размеры земляных отсыпок определяются необходимой высотой прокладки трубопровода, характером грунта, из которого они выполняются, зало/кением откосов, размерами распределительных конструкций, укладываемых на земляные отсыпки, и величиной горизонтальных усилий. Чаще всего достаточно по верху земляной
