Для обеспечения большей устойчивости перехода арки у пят разведены. Между собой арки соединены поперечными связями (распорками) диаметром 304 мм. В пятах арок поставлены фланцы-заглушки. У пят арки соединены перемычками, в которые врезаны

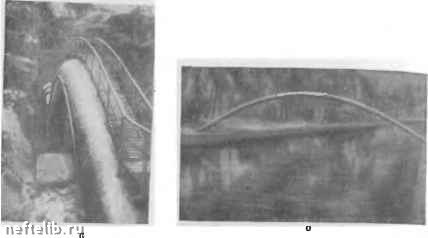

Рис. 17. 6. Арочные переходы простой конструкции, построенные за рубежом.

а - большого диаметра с эксплуатационным мостиком поверх арки; б - простейший арочный переход через канал; в - двухниточный с увеличением расстояния мсшду арками около

пят.

Рис. 17. 7. Переход газопровода пролетом 32 м из труб диаметром 500 мм с оттяжками, построеиный в Чехословакии.

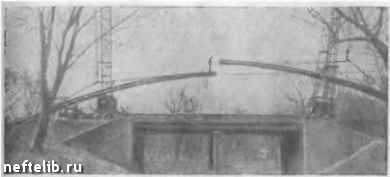

Ряс. 17. 8. Двухнпточтплй арочный переход из труб диаметром 406 мм, построенный в США, пролетом 45,6 л в момент монтажа.

п. - окончание установки полуарок; б - поднятая краном вторая полуарка перед ее установкой на место; о - установка на место полуарки.

трубы магистрали. Соединение арок в пятах выполнено относительно гибким. На устоях были уложены опорные плиты с отверстиями для анкерных болтов, которыми крепились фланцы арок.

Пролетное строение собирали и сваривали на заводе в две двух-ниточные секции - иолуарки. Каждую полуарку сваривали из четырех 12-метровых труб, согнутых горячим способом. Поперечные связи-распорки выполнены из труб диаметро.л1304 мм. Всю конструкцию в заводских условиях подвергали тщательному радиографическому контролю, после чего секции были доставлены на трейлерах к месту строительства. Вес одной полуарки равнялся 6,5 т.

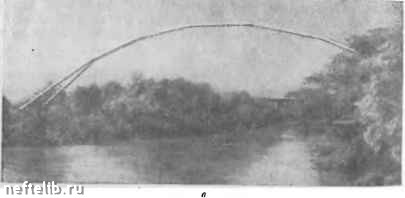

Рис. 17. 9. Арочные переходы трубопроводов.

Q -двухниточный двухшарнир-пый: б -двухниточный с затяжкой из труб диаметром 460 мм, в - трехтрубный - средняя арк. диаметром 610 мм и крайние зн8 чительно меньшего диаметра.

Переход был смонтирован двумя 60-тонными кранами за сутки. Сначала была укреплена в проектном положении полуарка с одной стороны, а затем с другой (см. рнс. 17. 8). Сварку нолуарок выполняли с подвесной платформы.

Для прокладки трубопроводов через реки и овраги в Австралии часто применяют арочные переходы трубонроводов. Переход газопровода, представленный на рис. 17. 9, а, выполнен в виде двухшар-нирной арки, второй переход (рис. 17. 9, б) - в виде арки с затяжкой с шарнирным ониранием на раздельные бетонные опоры. Арк» изготовлены из труб диаметром 460 мм. Между собой арки жесткс связаны поперечными связями из труб диаметром 300 мм.

На рис. 17. 9, б переход имеет пролет 64,8 м ирн стреле подъема 10,9 м. Отношение стрелы к пролету 1/6,2. Газ подается только через

одну нитку; другая должна быть подключена после увеличения потребления газа.

На рис. 17. 9, в показан арочный переход через канал. Переход состоит из трех арок, жестко связанных между собой неперечными связями в виде конических распорок. Средняя арка сварена нз труб диаметром G10 мм с толщиной стенки 7,6 мм. Боковые арки из труб меньшего диаметра значительно увеличивают поперечную устойчивость основной (средней) арки. Арка имеет пролет / = 70 Л1 и стрелу

подъема / = 12 м. Отношение / е=

Очертание оси арки принято по катеноиду. При таком очертании оси в высоких арках возникают незначительные изгибающие моменты от собственного веса, который является основной нагрузкой. Для лучшего восприятия опорных изгибающих моментов от ветровой (горизонтальной) нагрузки жесткость пролетного строения у пят увеличена за счет удаления боковых арок от средней.

Опирание арок выполнено шарнирным с учетом возможного смещения опор до 1,5 м в вертикальном направлении и до 0,2 .ч в горизонтальном. Это было вызвано тем, что в районе перехода ведутся подземные горные разработки.

По основной (средней) нитке предусмотрен транспорт газа под давлением до 8 кГ/см. Одна из боковых ниток предназначена также для транспорта газа, а вторая для телефонного кабеля. На конических поперечных связях подвешена лушия электропередачи.

Арки сварены нз прямолинейных шестиметровых секций, заготовленных в заводских условиях. Строился переход одновременно с обоих берегов. В качестве подъемных механизмов использовали два деррик-крана.

Интересен арочный переход газопровода, построенный через реку в ФРГ около Нюрнберга. Переход в виде пространственной двухшарнирной арочной фермы состоит из трех трубчатых поясов, связанных между собой решеткой (рис. 17. 10). Длина пролета

перехода / = 24 ж, стрела подъема арки / = 3 м. Отношение f/l = .

Два верхних пояса из труб диаметром 108 мм с толщиной стенка 4 мм предназначены для транспорта газа под давлением 25 кГ/с.ч\ нижний пояс из труб диаметром 63,5 мм, с толщиной стенки 3 мм является нерабочим и слунит только для увеличения вертикальной жесткости. Верхний пояс очерчен по параболе, нижний - имеет полигональное очертание. Пролетное строение шарнирно опирается на бетонные опоры (рис. 17. 10, в). Шарнирное опирание выбрано для того, чтобы не возникали опорные моменты в арке при значительных температурных колебаниях. К опоре подходят лишь два верхних пояса, т. е. рабочие трубопроводы. Они в пятах вварены в перемычку большего диаметра, которая лежпт на опорных частях - шарнирах. В среднюю часть перемычки вварен трубопровод магистрали. Трубопровод, идущий от магистрали, проходит между

бетонными устоями и имеет достаточную длину для того, чтобы компенсировать возннкающпс в пятах угловые деформации.

Полуарки были доставлены с завода на берег реки на грузовике п сварены между собой (рис. 17. 10, а). Затем монтажным краном

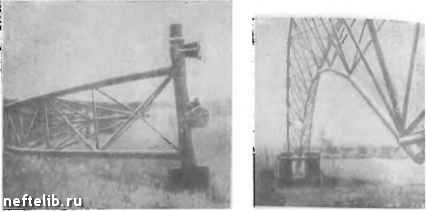

Рис. 17. 10. Двухшарнпрный арочный переход из трех труб малого диаметра пролетом 24 м, построенный в ФРГ.

а - пролетное строение перед установкой на место; б- общий вид перехода; о-шарнирное опирание пролетного строения на опору.

был поднят ОДИН конец арки и перекинут на второй берег. После этого арка за среднюю часть была поднята краном и установлена-па бетонные опоры (рис. 17. 10, б). Монтаж длился около 3 ч.

На рис. 17. 11 представлен момент монтажа навесным способом арочного перехода через глубокое ущелье в США. Пролетное стро ние состоит из четырех трубчатых поясов, соединенных между сооои

решеткой. Пояса аркн, заделанные в пятах, собирали как консоли. Когда консоли стали очень длинными, были поставлены наклонные оттяжки из тросов.

Много арочных переходов через реки построено в Италии, где их часто выполняют со специальным декоративным оформлением.

Своеобразен арочный переход, построенный в ФРГ (рис. 17. 12, а, б). Переход состоит из пяти трубопроводов. По двум трубопроводам пропускается пар, по двум другим - вода и один трубопровод предназначен для транспорта газа. Кроме того, по переходу проходят различные электрические кабели. Пролет перехода 103 м. В месте

Рис. 17. И. Навеспой монтаж арочного перехода через глубокое ущелье в США.

перехода наблюдается значительное колебание уровня воды, а по рукаву порта, который пересекает переход, проходят довольно высокие суда. Исходя из этих условий пяты пролетного строения

сильно приподняты. Стрела перехода 12,3 м г =-j. В данных

условиях арочная конструкция перехода - это самое лучшее решение.

Четыре нитки перехода из труб диаметром 318 мм с толщиной стенки 7,3 мм соединены решеткой и образуют пространственную арочную ферму высотой 3 ж и шириной 4,5 м. У опор пояса расходятся и ширина в пятах составляет 9 м. Вся конструкция состоит из труб, за исключением опорных ригелей. Вертикальная решетка соединена сваркой, а горизонтальная - болтами. Трубы решетки 121 X 4 мм. Вертикальные фермы с горизонтальной решеткой соединены шарнирно. Опираются арки посредством шарниров, что уменьшает дополнительные напряжения, возникающие при различных условиях работы трубопроводов.

Пятый газопровод, проложенный внутри пролетного строения, не участвует в работе несущих конструкций. Он имеет значительно
