реках меандрирующего типа запдита трубопровода каменными отсыпками не всегда целесообразна.

При определении размеров отсыпки учитывают гидравлические условия русла.

Для охраны от загрязнений водной среды и уменьп1ения уноса грунта на несудоходных реках небольпюй глубины применяют систему направляюпдих, состояпдих из отдельных секций, подвеп1енных друг к другу. Грунт подают с берега через приемный бункер, работаюпдий по принципу эжекти-рования и транспортировки по пульпопроводу за счет подачи воды из насоса, установленного на эстакаде (рис. 7, а). Бункер загружают с помопдью бульдозера или экскаватора. На судоходных реках грунт на размытый участок отсыпают с помопдью бульдозера или грейферного крана (рис. 7, а).

Для отсыпок применяют рваный несортированный камень прочных изверженных пород и известняков, песчаники не-лепдадной формы, сланцы. В таких отсыпках под водой допускается уменьп1ение проектной крутизны откосов с внеп:-ней стороны до 7 %, с тыловой - до 5 %.

На скальных грунтах устраивают выравниваюпдий слой высотой 0,5 м (каменная наброска) или 0,25 м (меп1ки из прочной, но не очень плотной ткани, на 2/3 объема заполненные пластичным бетоном).

При сбрасывании камня необходимо учитывать возможность его сноса течением на расстояние, определяемое

по формуле L = 2,5HW /л/d, где Н - глубина водоема; d - диаметр камня, условно имеюпдего форму niapa (d =

= л/б\Л/ / Jt); W - объем камня.

Максимальная скорость течения потока, при которой камень, находяпдийся под водой, может оказывать сопротивление, определяется по формуле

Vmax = 1 4aVd,

где а - коэффициент, характеризуюпдий отноп1ение плотности камня рк к плотности воды р:

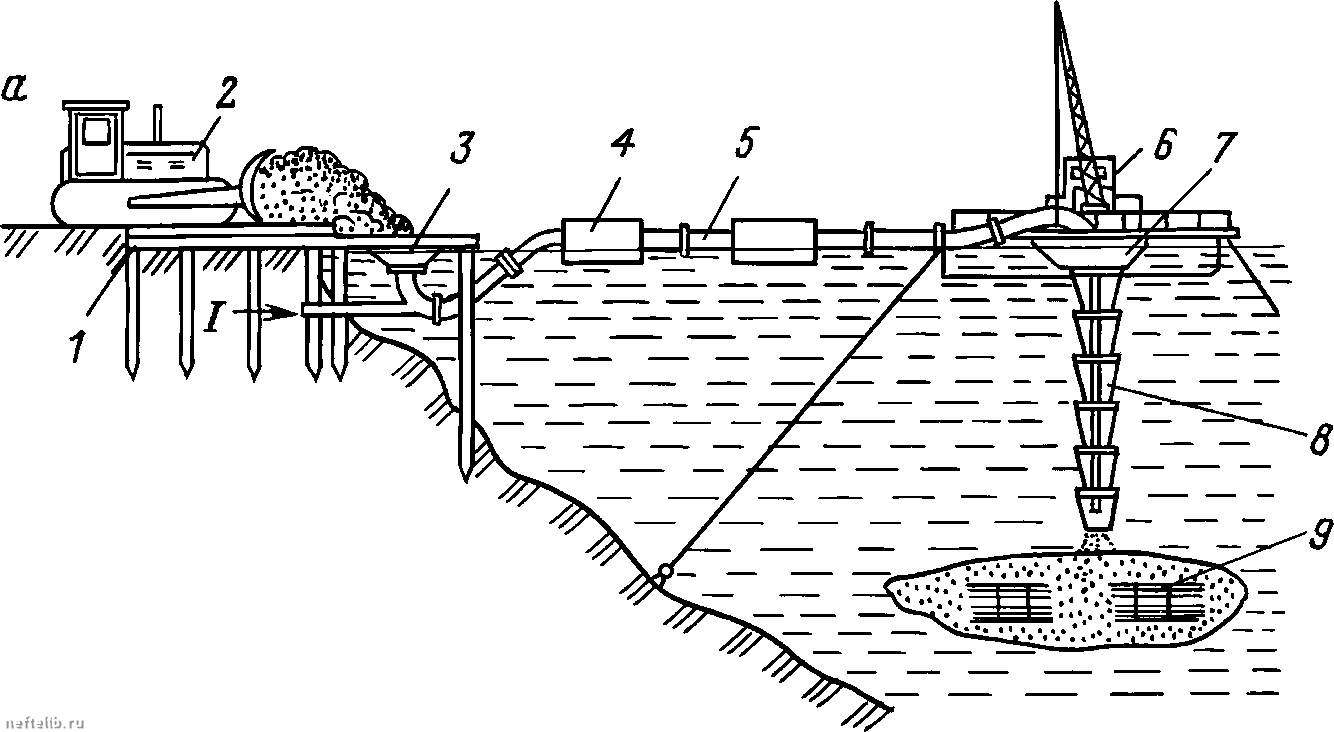

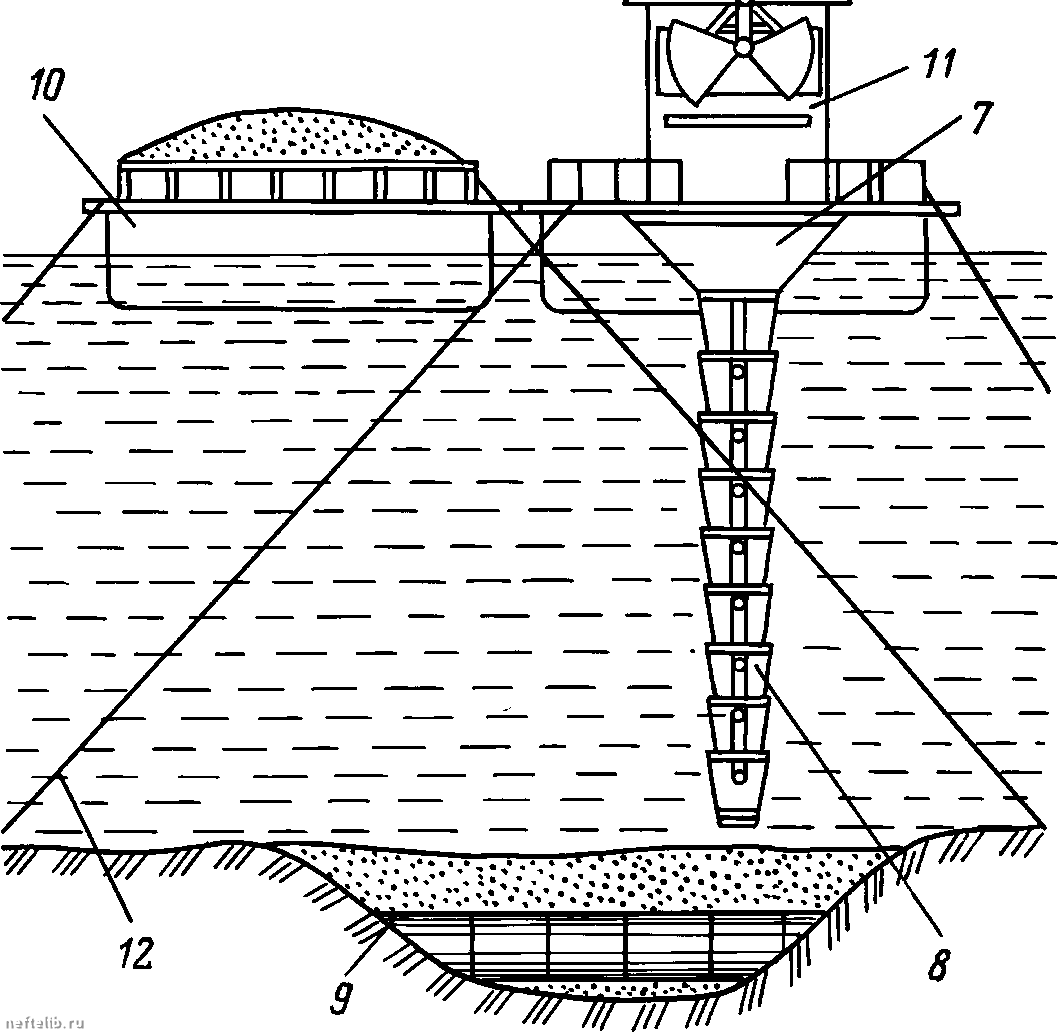

Рис. 7. Схемы засыпки размытых участков трубопроводов:

а - на несудоходных водоемах с берега; й - на судоходных водоемах с помощью грейферного крана; 1 - эстакада; 2 - бульдозер; 3 - бункер с эжектором; 4 - рефулерный понтон; 5 - пульпопровод; 6 - плавучая площадка с краном; 7 - приемный бункер; 8 - раструбная секция; 9 - трубопровод; 10 - баржа с грунтом; 11 - плавучий кран; 12 - оттяжка

а = л/2д(Рк-Рв)/рк

Верховой откос отсыпки должен иметь уклон не менее 1 : 2, низовой - может быть более пологим.

5.3. УПРАВЛЕНИЕ РУСЛОВЫМИ ПРОЦЕССАМИ

Управление русловыми процессами - это переформирование дна водоема с использованием энергии потока, направленного на поддержание толщины слоя грунта над трубопроводом, достаточного для обеспечения защиты его в соответствии с требованиями строительных норм и правил. Движение наносов по дну реки происходит под действием гидродинамического давления, возникающего при обтекании их потоком. При этом масса влекомых потоком частиц пропорциональна п1естой степени значения скорости течения. Если скорость течения изменится в 2 раза, то масса влекомой частицы изменится в 64 раза. Этим объясняется высокая чувствительность донных наносов к малейп1им изменениям скорости течения у подводных трубопроводов.

Пользуясь эмпирической зависимостью d = 7,3 v, + 0,43, где d - диаметр частиц грунта дна; v-p - средняя скорость течения, можно определить крупность частиц грунта на дне.

Наличие крупных частиц грунта свидетельствует о размыве дна водоема, мелких илистых частиц - об отложении наносов, т.е. об отсутствии размыва дна.

Если в процессе эксплуатации подводного перехода появляются зоны размыва дна, то проводят гидрологические исследования руслового процесса на участке пересечения водотока и разрабатывают проект по стабилизации дна водоема.

Для этого устраивают различного рода сквозные заили-тельные сооружения, полузапруды, дамбы, п1поры и т.п.

Метод управления русловым процессом с помощью гибких penieTOK основан на установке их перпендикулярно к течению реки или под углом к нему с таким расчетом, чтобы наносы в основном откладывались перед и в створе трубопровода. От сноса течением перегородки удерживаются сваями, забиваемыми в дно на определенную глубину (рис. 8, а, а). В случае размыва они могут опускаться на дно вдоль свай под действием собственной массы.
