дополнительный короб. Габаритные размеры камеры 3200x2200x3000 мм, масса камеры в сборе не превышает 2000 кг.

Камера обеспечивает выполнение ремонтных работ на участке нефтепровода длиной до 2 м. Одновременно в камере могут вести работы четыре человека.

Перед установкой камеры в районе дефектного участка водолазами размывается шурф необходимых размеров путем отсоса грунта грунтососом. Рыхление грунта вокруг всасывающего наконечника грунтососа производится струей гидромонитора.

Водолазы под водой определили дефектное место и его идентификацию с помощью ультразвукового толщиномера и других специальных технических средств и инструментов. С помощью автокрана камера была сверху установлена на трубу, а затем перевернута вокруг оси трубы, как показано на рис. 14. После установки боковых стенок произвели герметизацию, устранили течь в стыковых элементах, из камеры выкачали воду. Вода, в незначительных количествах поступавшая через уплотнения (до 4 л/мин), откачивалась насосом НЦС-1.

После откачивания воды из камеры стало возможным проведение ремонта дефектов металла и кольцевых сварных соединений с применением сварных или композитно-муфтовых технологий, гидроизолирующего покрытия, а также технического контроля состояния трубопровода физическими методами.

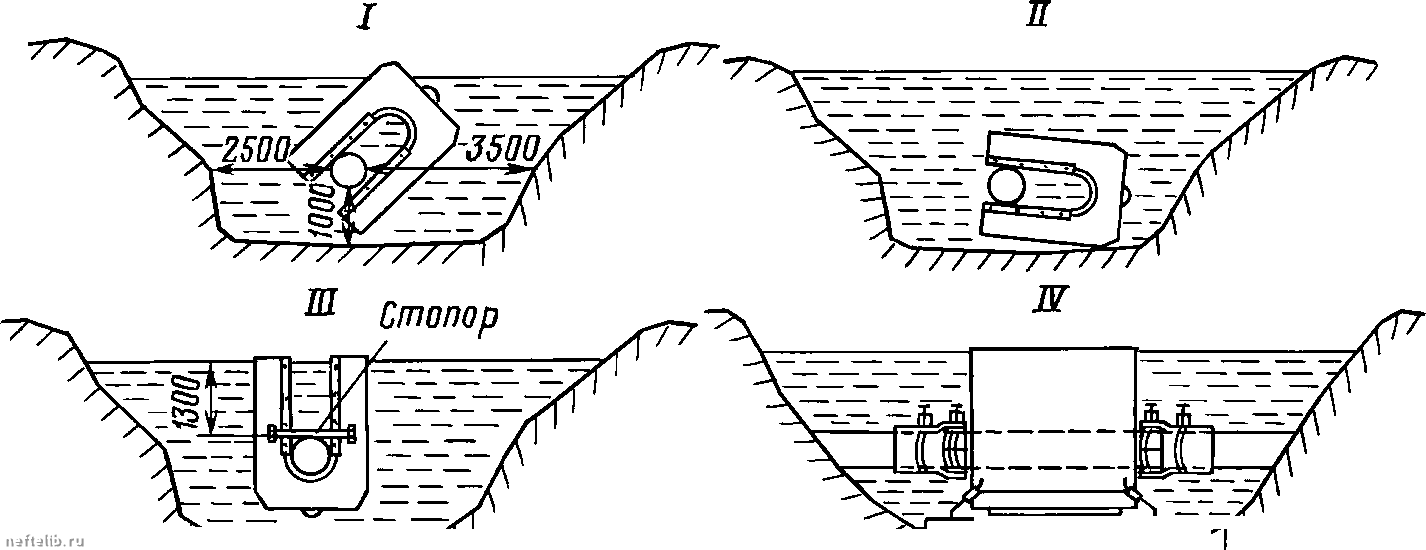

Рис. 14. Установка ремонтной камеры на подводный трубопровод в разных положениях:

I - сверху на трубопровод с помощью крана; II - сбоку надвижением; III - переворачивание и закрепление на трубе; IV - при установке боковых стенок и герметизации соединений

Внутри камеры работы выполняли по регламентированной технологии, с использованием имеюпдихся в распоряжении ОАО "Сибнефтепровод" технических средств, материалов и инструментов.

На этапе подготовки к ремонту выполнили расчет на прочность и устойчивость ремонтируемого участка нефтепровода с учетом дополнительных внеп1них нагрузок на нефтепровод, связанных с установкой камеры. В зависимости от фазы процесса установки эти нагрузки определяются массой заполненного нефтью провисаюпдего трубопровода, собственным весом ремонтной камеры и выталкиваю идей силой, дей-ствуюпдей на камеру после откачки воды.

Ремонтные работы проводили в зимний период при тол-пдине льда около 1,2 м.

Таким методом были выполнены ремонты на подводных участках в районе озера Ватьтор, реки Пяку-Пур и поймы р. Обь.

5.7. РЕМОНТ В ОСУШЕННОМ КОТЛОВАНЕ

При небольпюй глубине водоема для ликвидации повреждения целесообразно устраивать искусственные ограждения с водоотливом. В этом случае ремонтные работы можно вести на открытом воздухе, что обеспечивает их высокое качество. На глубинах до 1 м (дно водоема слабофильтруюпдееся, скорость течения не превып1ает 0,5 м/с) целесообразно применять грунтовые перемычки (с п1ириной поверху не менее 1 м) из песка, супесей и суглинков. На этих же глубинах можно использовать деревянные П1пунты, забиваемые на глубину 1 - 1,5 м. Глубина забивания П1пунта в грунт зависит от устойчивости грунта на вымывание. Для однорядного П1пунта h > g:/(3i), для двухрядного - h > H/(5i), где Н - расстояние от горизонта воды до дна котлована; i - выходной градиент фильтрационной воды (для глин i= 0,75-1, для суглинков - 0,5-0,75, для песков - 0,4-0,5).

В месте примыкания п1пунтовой стенки к трубопроводу со стороны водоема укладывают меп1ки с песчано-цементной смесью, а вокруг отсыпают грунт с откосами (уклон 1:2). Затем из котлована насосом откачивают воду.

В зимнее время, особенно в районах Западной Сибири, котлован можно выполнить методом вымораживания, для чего лед вырубают Bbinie отметки воды. За ночь происходит промерзание очередного слоя воды. Затем лед вырубают сно-

Рис. 15. Схема вымораживания котлована с помощью термосифонов при ремонте подводных трубопроводов:

1 - промерзшее дно; 2 - валик из снега; 3 - термосифон; 4 - лед; 5 - ледовая стенка; 6 - ремонтируемый трубопровод

\ ----\

Ч Ч

г----\

ва. Процесс повторяется до тех пор, пока труба не окажется обнаженной.

Котлован можно вымораживать с помопдью термосифона (рис. 15) - герметичных стальных труб диаметром 25 мм. Подводная часть такого термосифона является испарителем, надводная - оребренным конденсатором длиной 0,5-1 м.

При определении числа термосифонов учитывают температуру воды и окружаюгцей среды.

Термосифоны устанавливают после образования сплошного ледяного покрова толгциной 10-15 см. Через отверстия в ледяном покрове диаметром 6 - 7 см испарители сифонов опускают в воду и вдавливают в дно. Конденсаторы термосифонов должны выступать над поверхностью льда на высоту не менее 1 - 1,2 м. После установки термосифонов отверстия в ледяном покрове закрывают слоем теплоизоляционного материала (например, снегом) во избежание образования в зоне их установки толстого ледяного покрова. После образования в воде сплошной ледяной стенки через майну, вырезанную во льду, откачивают воду. В результате этого стенки намораживаются егце больше, и образуется котлован, в котором можно проводить ремонтные работы. Данный метод применим в тех случаях, когда эти работы не надо выполнять быстро.

5.8. РЕМОНТ С ПОДЪЕМОМ ТРУБОПРОВОДА НА ПОВЕРХНОСТЬ

Ремонт, связанный с вырезкой поврежденных участков, можно выполнить более качественно, подняв трубопровод на поверхность воды или льда. В летний период подъем осугцеств-
