Таблица 6

Рекомендуемые крепления откосов

на участках подводных переходов (глубина 1 м)

Вид крепления

"леи. м/с

h„, м

Дерновка плашмя на с в еж еот сына иных откосах То же, на слежавшихся или уплотненных откосах Дерновка плашмя с ивовыми корнями; дерновка "в стенку" на с в еж еот сына иных откосах Дерновка "в стенку" на уплотненных грунтах; хворостяное покрытие без плетней на свежеотсы-

панных откосах (v = 0,36 и h = 26) Хворостяное покрытие без плетней на слежавшихся или уплотненных грунтах (v = 0,35\[б и h = 46) Хворостяная выстилка с плетнями на свежеотсы-

панных откосах (v = 0,32\/б и h = 36)

То же, на слежавшихся грунтах (v = 0,4л/б и h = 36)

Фашинный тюфяк (v = 0,4л[б)

Одиночное мощение по мху (6 = 15 - 20 см)

То же, по щебню на с в еже отсыпан пых откосах

(6 = 15-20 см)

Двойное мощение по щебню (6 = 0,5 см) Габионы

0,8 1,1 1,7

1,75*

1,75* 1,6*

1,9*

3,0** 2,0 2,5

0,2 0,3 0,5

0,5*

1,0*

0,75*

0,75*

0,8 1,0

2,25

Примечания:

1. - допускаемая средняя скорость течения; - высота волны; h - толщина покрытий; 6 - крупность камня.

2. Одной звездочной обозначены величины при толщине покрытия и выстилки, двумя - при толщине фашинного тюфяка, равной 65 см. При глубине более 1 м v следует умножить на коэффициент т:

Средняя глубина потока, м

12 и

более

1,15

1,25

1,32

1,38

1,43

1,52

1,55

1,61

1,64

ИХ выноса через пустоты. Для этих целей рекомендуется пользоваться следующими формулами: при каменном защитном покрытии

6 > (0,2...0,25)1,36,/Q,p,,

при защитном покрытии из железобетонных плит - 6 > (2, 5...3)6,,,

где 6 - диаметр частиц оптимальной крупности; - средняя масса отдельных камней верхового покрытия; - плотность камня; 6, - зазор между соседними железобетонными плитами в месте их стыка.

.•i; ;i: :и

:l: :l: M

/Т ) / / / /

/7лая

У/

План

• « и» «

<

«55

Неменевг Не менее Zz

746599

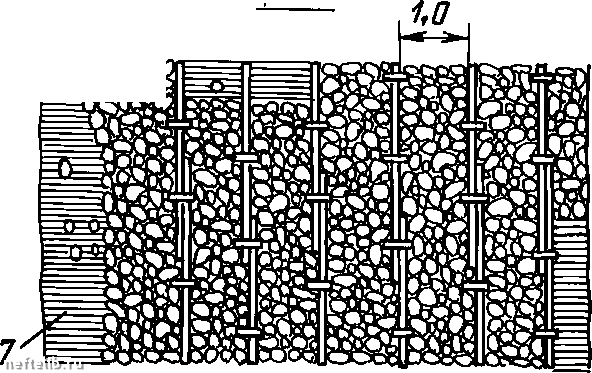

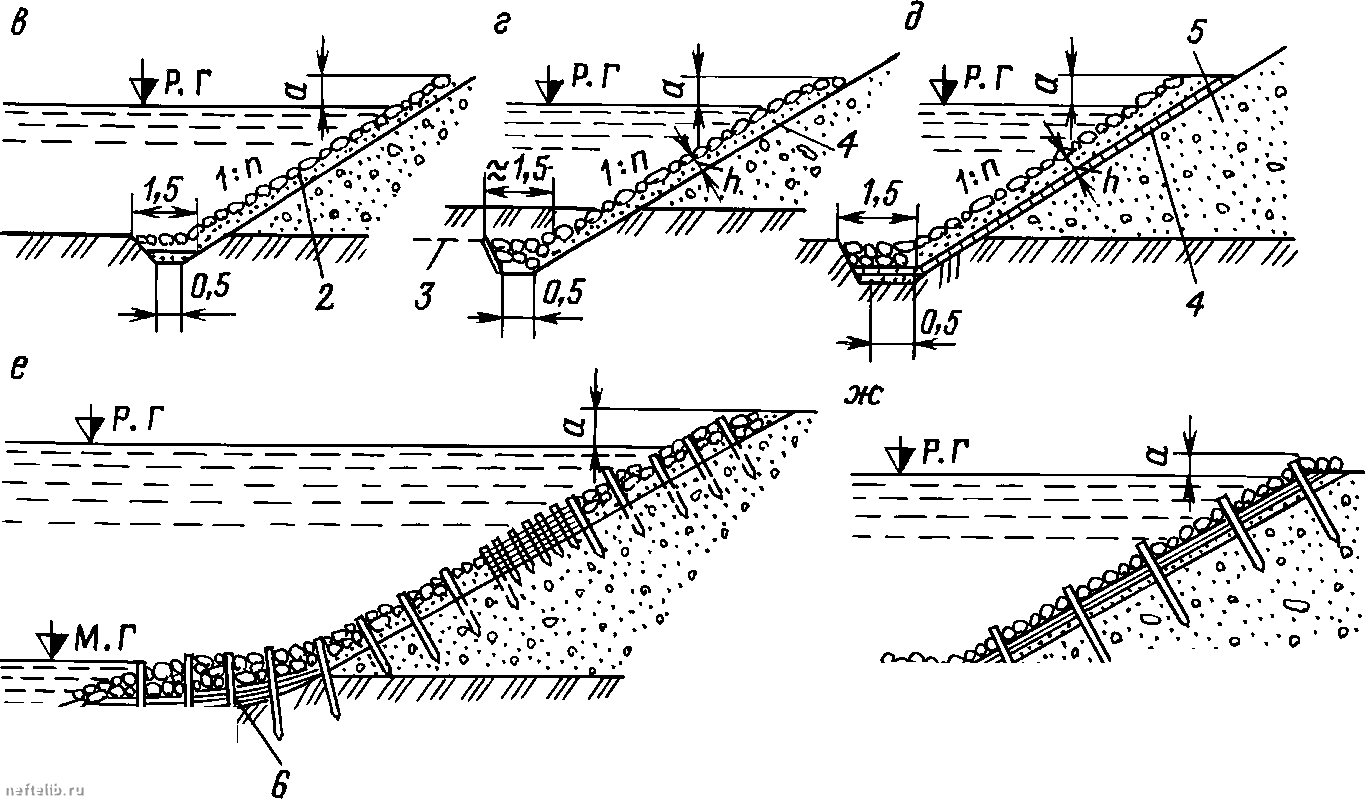

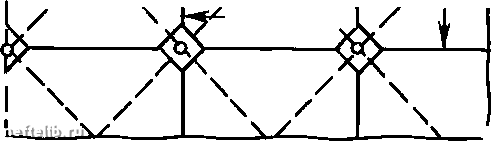

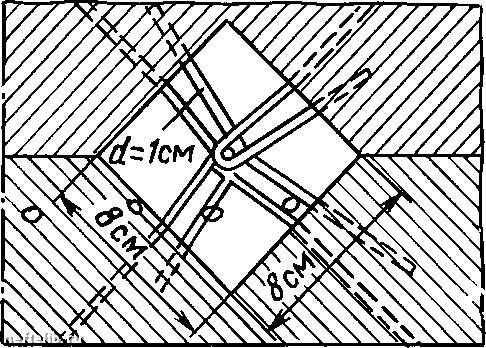

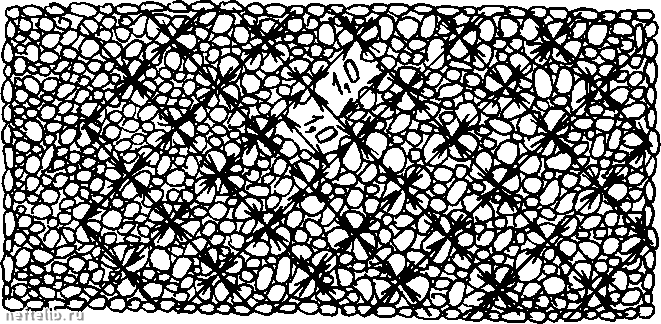

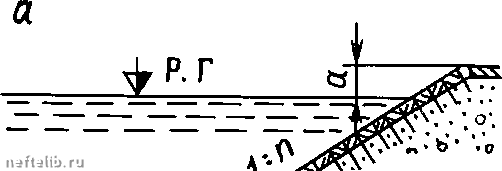

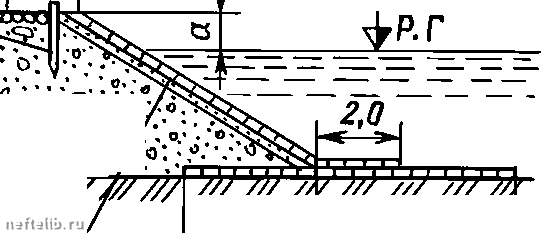

Рис. 12. Способы крепления береговых откосов на равнинных реках:

а, б - дерновка соответственно плашмя и в стенку; в - одиночное моще ние по мху; г, д - одиночное мощение по щебню; е - каменная наброска; ж- хворостяная выстилка; з - бетонные плиты; и - узел крепления бетонных плит; 1 - деревянные спицы (L = 30 - 40 см); 2 - мох; 3 - линия максимального размыва; 4 - щебень; 5 - крупный песок; 6 - слой хвороста; 7 - тюфяк (при слабых грунтах); 8 - слой гравия 0,15 м; z - предполагаемая глубина подмыва

насчет массы отдельных камней для верхового покрытия производят по формуле

Q= Кгр,Х/[(р,/рз-1)д/1+п1

1,5); [1

0,025); \

коэффициент, длина волны;

где К - коэффициент запаса (К учитываюгций форму камня (i = m - котангенс угла заложения откоса.

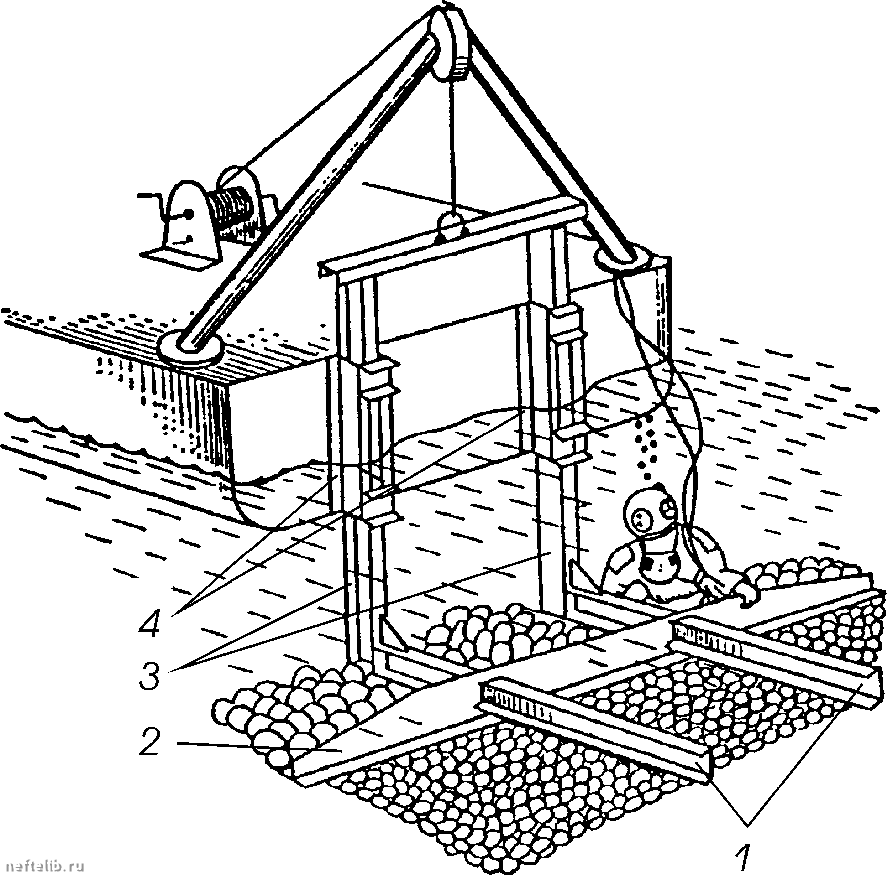

Для разравнивания каменных набросок под водой используют специальное приспособление (рис. 13), состоягцее из двух вертикальных стоек 3, горизонтальных направляюгцих 1 и выравниваюгцей рейки 2. Вертикальные стойки свободно перемегцаются в вертикальных направляюгцих 4, жестко за-

Рис. 13. Понтон с установленным краном-укосиной для разравнивания ка менных набросок под водой
