ляют с помощью плавучих портальных опор, площадок и камеры.

Плавучие портальные опоры конструкции Гипроречтранса предназначены для разрезки, центровки и сварки катушки, устанавливаемой взамен поврежденного участка в плавучей камере (рис. 16, t). Они изготовлены из четырех универсальных понтонов УП-4, соединенных между собой рамой. На опорах устанавтшвают грузоподъемные лебедки с тяговым усилием 70 кН и четыре папильонажные лебедки с тяговым


V/ А У ,



У /


W у / / / / / / 7/.

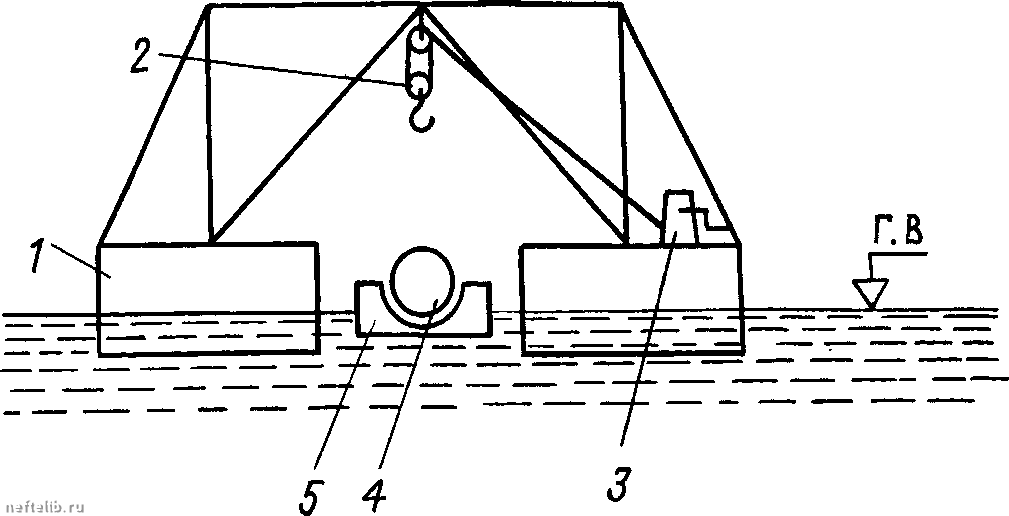

Рис. 16. Подъем трубопровода на поверхность для ремонта:

% - схема подъема и расстановки плавсредств при ремонте над водой в плавучей камере; а- - схема подъема зимой после разрезания его под водой; 1 - плавучая система с подъемным устройством; 2 - полиспаст; 3 - лебедка; 4 - трубопровод; 5 - плавучая камера для сварки стыков; 6 - портальная рама; 7 - лед; 8 - оттяжка



усилием 15 - 30 кН. Для проведения сварочных и изоляционных работ на трубопроводах любых диаметров при скорости течения 0,7 м/с и волнении до 1 балла используют плавучую камеру. Она представляет собой открытый сверху прямоугольный понтон (3,6x3,1x18 м), сваренный из стали толпди-ной 3 - 4 мм. По углам понтона расположены герметичные япдики вместимостью 2,3 м, заполненные воздухом. Их положительная плавучесть обеспечивает выполнение работы по вырезке и вставке катушек. Для удобства проведения работ и центровки труб в бортах камеры вырезаны полукруглые гнезда, на которые укладьшают просмоленную паклю. С наружной стороны камеры по образуюпдей гнезд с помопдью пластин и болтов крепят брезентовые фартуки, которые предотврапдают попадание воды в камеру. На дне камеры устроен настил из досок.

До начала проведения ремонтных работ необходимо установить обпдую длину поднимаемого участка трубопровода, рассчитать усилия, возникаюпдие в трубе при подъеме и опускании.

В зимнее время для подъема трубопровода опорные точки (рис. 16, а) с блоками и лебедками устанавливают на льду. При выборе расстояния от края майны до места опирания учитывают длительность стояния на льду. Если толщина и прочность ледяного покрова недостаточны, увеличивают толщину несущей поверхности намораживанием, а тяговые лебедки, насосные станции и другое оборудование устанавливают на деревянных настилах, тем самым рассредоточивая нагрузку на лед. Для облегчения массы трубопровода к нему подвешивают разгружающие понтоны. Чтобы уменьшить воздействие гидродинамического давления воды на трубопровод при подъеме его на поверхность и опускании на дно, используют тросовые оттяжки. Их длина L зависит от глубины залегания трубопровода и расстояния между створом трубопровода и лебедками L:

L, в долях единицы............. 1,5 2,0 2,5 3,0 4,0 5,0 6,0 8,0 10,0

Ц, м........................................ 1,8 2,2 2,7 3,2 4,1 5,1 6,2 8,1 10,0

Усилия, возникающие в трубопроводе, рассчитывают по формулам для многопролетной балки с опорами в местах закрепления оттяжек.

При ремонте трубопровода на плаву (табл. 8) с использованием камеры и портальных опор необходимо использовать плавучие площадки с лебедками для устройства оттяжек и удержания камеры в определенном положении, буксирные



Таблица 8

Показатели, при которых возможен ремонт трубопровода на плаву

Диаметр трубопровода, мм

Число опор при длине трубопровода, м

Максимальное расстояние между опорами, м

Удерживающая сила якорей (кН) при длине трубопровода, м

до 200

до 400

до 1000

до 200

до 400

до 1000

Скорость течения 0,5 м/с

325 - 377

26,5

426 - 529

27,5

630 - 820

920-1020

1220-1420

Скорость течения 1,0 м/с

325 - 377

426 - 529

630 - 820

920-1020

1220-1420

катера, имеющие оборудование для резки, сварки и изоляции стыков.

Поврежденный участок трубопровода вырезают с помощью механических махпинок, позволяющих одновременно с резкой подготавливать фаски. После этого производят монтаж и приварку вставки. С плавучих опор отремонтированный трубопровод постепенно погружают на дно, используя для этой цели стальные канаты, соединенные с подъемными устройствами опор. К концам укладываемой плети приваривают патрубки определенного сечения; один - для заполнения погружаемого трубопровода водой, другой - для выхода воздуха.

Заполнение трубопровода водой при спуске ведется под непосредственным наблюдением руководителя работ и выполняется с помощью мото- или электронасоса.

Трубопровод начинают укладывать с опор, расположенных на участках с наиболыпей глубиной. По мере опускания трубопровода на этом участке включают в работу соседние опоры с таким расчетом, чтобы радиус кривой изгиба не превьппал допустимой величины.

Во время укладки необходимо постоянно контролировать положение трубопровода с помощью закрепленных на нем канатов, маркированных через каждый метр.
