На качество подводных сварочных работ влияет плохая видимость, которая изменяется в течение года. Поэтому при восстановлении подводных трубопроводов сварка в водной среде не находит п1ирокого применения. Проблема может быть peniena с применением оснастки, обеспечиваю идей удовлетворительную видимость.

Более надежна приварка заплат в камерах. Сварка в среде инертного газа, выполняемая в камере, улучп1ает качество соединения. Однако при повып1ении парциального давления азота увеличивается его растворимость в расплавленном металле, что приводит к хрупкости соединения. В этих случаях лучп1е использовать аргон и двуокись углерода.

Подводная сварка может производиться в спомопдью устройства "Гидровэлд", разработанного в США, которое представляет собой сухую портативную камеру небольпюго размера, заполненную инертной газовой смесью (рис. 18). Корпус камеры изготавливается из органического стекла. К нижней части корпуса крепится сменное уплотнение из пористой резины. Его форма повторяет контур свариваемой поверхности, что препятствует проникновению воды в камеру. В стенке камеры имеется диафрагма, через которую подается сварочный пистолет с гибким рукавом, позволяюпдим манипулировать этим пистолетом в пределах камеры. Инертный газ поступает в камеру через диффузор гибкого рукава и прокачивается через нее, не влияя на характеристику сварочной дуги и препятствуя проникновению воды. На-копивп1иеся газы через обратный клапан удаляются из камеры за счет избыточного давления. В камере имеется подсветка.

Манипуляции с камерой осуществляют одной рукой, а со сварочным пистолетом - другой. Контроль за напряжением, силой тока, параметрами газовой смеси, поступающей в камеру, а также включение освещения производят с пульта, установленного на поверхности воды.

Сварочная проволока не имеет покрытия, поэтому сварные П1ВЫ не очищают. Шов получается однородным. По окончании сварки камеру некоторое время держат над hibom во избежание его резкого охлаждения водой. Визуальный контроль качества hibob водолаз-сварщик осуществляет через прозрачные стенки камеры.

Достигнуть высокой надежности сварных соединений можно в подводной камере с П1ахтным колодцем или в кессоне.

Рис. 18. Устройство для полуавтоматической сварки под водой:

t - общий вид; а- - разрез резака; 1 - рукоятка; 2 - гибкий металличес кий шланг для отвода избыточного инертного газа; 3 - сварочный пистолет; 4 - съемная головка; 5 - резиновое уплотнение; 6 - диафрагма из резины; 7 - патрубок для подачи смеси аргона с двуокисью углерода; 8 - источник света; 9 - прозрачный корпус из оргстекла; 10 -

ного газа к датчику давления; 11

- клапан для отвода инерт-блок подачи проволоки; 12 - насадка

для подсугпивания места сварки и предохранения дуги от потока инертного газа

подводный колодец шахтного типа, монтируемый на трубопроводе, состоит из двух-трех секций, соединяемых по стыкам болтами (рис. 19).

Шахтный колодец представляет собой металлическую герметическую камеру с раскрываюгцимися (по типу грейфера) стенками в нижней части, которые после закрытия уплотняются вокруг трубы по фланцам. К камере крепится трубчатый колодец с вентиляционной системой, а также откидные рамы для установки балластных контейнеров. Уплотняют зазор в кольцевых отверстиях камеры, через которые проходит ремонтируемый трубопровод, при помогци обойм из металла с вложенной внутрь разрезанной с одной стороны автомобильной камеры с завулканизированными концами. Уплотнение достигается при помогци двух полуколец из листо-

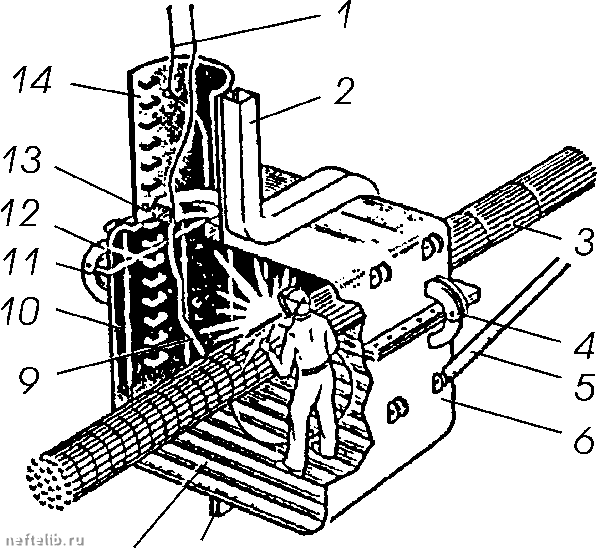

Рис. 19. Шахтный колодец для ремонтных работ под водой:

1 - канат лифта; 2 - вентиляци-

онный короб; 3 4 - шарнир; 5

трубопровод; подкос; 6 -

откидная часть камеры; 7, 11 - фланцы; 8 - настил; 9 - сварочный кабель; 10 - камера; 12 - трап; 13 - площадка лифта; 14 - шахта

8 7

вого металла, вкладываемых в обойму с обеих сторон камеры. После установки на месте работ воду из камеры откачи-

вают насосами и сварку производят в сухой камере, хакои метод целесообразно применять в тех случаях, когда трубо-

провод заполнен водой, а не нефтью, предельно допустимая взрывоопасная концентрация (ПДВК) паров нефти не должна превышать 300 мг/м.

Перед проведением огневых работ в течение некоторого времени проводят анализ воздушной среды. Ручная дуговя сварка корневых слоев шва, горячего" прохода, заполняю-1ЦИХ и облицовочных швов выполняетя по технологии, предусмотренной РД 39-ПО -91 Инструкция по ликвидации аварий и повреждений на магистральных нефтепроводах".

;!аботы с использованием колодца рекомендуется выполнять при глубине воды до 8 м, скорости течения до 1 м/с и волнении до 3 баллов.

3 отличие от подводной камеры шахтного типа в кессоне работы по восстановлению трубопровода выполняются под давлением, превышаюгцим атмосферное более чем на 0,1q, где Q - глубина водоема.

Хессон обычно выполняют с открытым проемом на дне ("мокрое" дно), через который вода вытесняется сжатым воздухом или инертным газом, компенсируюгцим давление ок-ружаюгцей воды. Вход и выход водолаза или сваргцика в кессон осугцествляется через этот проем. На торцевых стенках кессона имеются съемные фланцы уплотнения, позволяюгцие использовать его при работе на трубопроводах различного диаметра. Расчетом проверяют возможность использования трубопровода в зависимости от длины размытого участка в
