дый пласт пробуривают свои скважины, что приводит к значительному увеличению числа скважин и повышению капитальных затрат, для разработки такого месторождения. При втором способе извлечение газа и газового конденсата из двух или более пластов выполняют одной скважиной. При этом значительно сокращается число скважин, а следовательно, и капитальные затраты и увеличивается дебит каждой скважины. При эксплуатации многопластовых месторождений одной скважиной наиболее часто применяют раздельный отбор газа из каждого пласта с использованием различных схем. Обязательным для любой из схем является применение пакеров. Пакер - это разделитель или разобщитель пластов. Уплотнение в пакере создают за счет применения уплотнительнь:х колец из резины или фторопласта. Пакер закрепляют на резьбе между фонтанными трубами и вместе с колонной фонтанных труб опускают в скважину, оснащенную обсадными трубами. При раздельной эксплуатации применяют как одну, так и несколько колонн фонтанных труб, соответствующих числу пластов. Возможна эксплуатация нескольких пластов одной скважиной и без разделения пластов, когда газ из всех пластов поступает в скважину, перемешивается и по фонтанным трубам выходит на поверхность. Однако в этом случае невозможно контролировать и регулировать разработку отдельных пластов.

СБОР И ПОДГОТОВКА НЕФТИ И ГАЗА К ДАЛЬНЕМУ ТРУБОПРОВОДНОМУ ТРАНСПОРТУ НА НЕФТЯНЫХ И ГАЗОВЫХ ПРОМЫСЛАХ

Поступающая из нефтяных и газовых скважин продукция не представляет собой соответственно чистые нефть и газ. Вместе с нефтью из скважин поступают пластовая вода, попутный (нефтяной) газ, твердые частицы механических примесей (горных пород, затвердевшего цемента). В таком виде нефть транспортировать по трубопроводам на нефтеперерабатывающие заводы недопустимо по следующим причинам. Пластовая вода - это сильноминерализованная среда с содержанием солей до 2500 мг/л. Содержание пластовой воды в нефти в конечной стадии эксплуатации месторождения может достигать 80 %. При переработке нефти и для получения необходимых нефтепродуктов пластовая вода - ненужный балласт, на транспорт которого бесполезно затрачивается энергия. Кроме того, при обезвоживании нефти на нефтеперерабатывающих заводах возникнут большие трудности с использованием или захоронением отделенной воды. В то же время на промыслах после соответствующей очистки пластовая вода закачивается обратно в продуктивные пласты для поддержания пластового давления. Так как минерализованная пластовая вода является агрессивной средой с точки зрения коррозии, то при хранении и транспорте

необезвоженной нефти возможны коррозионные разрушения днищ резервуаров и труб магистральных трубопроводов. При хранении необезвоженной нефти вода как среда с большей, чем нефть, плотностью скапливается на днище резервуара и вызывает его коррозионное разрушение. В низких точках трассы трубопровода также скапливается вода, способствующая коррозионному разрушению труб. Попутный (нефтяной) газ, растворенный в нефти, представляет ценное сырье для нефтехимической промышленности и, кроме того, может применяться в качестве высококалорийного топлива. Твердые частицы, поступающие с потоком нефти из скважины, вызывают износ трубопроводов и оборудования. Поэтому перед подачей нефти в магистральный нефтепровод проводят ее подготовку непосредственно на нефтяных промыслах с целью ее обессоливания, обезвоживания, дегазации, удаления твердых частиц.

Природный газ, добываемый на чисто газовых месторождениях, содержит повышенное количество влаги, а также твердые частицы. На газоконденсатных месторождениях добываемому газу сопутствует большое количество газового жидкого конденсата. Влага, содеряа-щаяся в газе, способствует образованию и отложению на стенках трубопроводов кристаллогидратов. Кристаллогидраты, называемые также гидратами, - снегоподобные твердые вещества, образующиеся при наличии влаги в составе газа. Образование кристаллогидратов резко сужает поперечное сечение труб и снижает прояускную способность газопроводов и фонтанных труб в скважинах./газовый конденсат -ценное сырье для нефтехимической промышленности и его необходимо отделять от газа и направлять на газоперерабатывающие заводы. В связи с изложенным газ, как и нефть, перед подачей в магистральный газопровод непосредственно на газовых промыслах подвергают специальной подготовке с целью удаления влаги, конденсата и механических примесей.

Сбор и подготовка нефти на нефтяных промыслах

На всех вновь сооружаемых нефтяных промыслах используют централизованную схему сбора и подготовки нефти (рис. 13). По этой схеме сбор продукции производят от группы скважин на автоматизированные групповые замерные установки (АГЗУ). От каждой скважины по индивидуальному трубопроводу на АГЗУ поступает нефть вместе с газом и пластовой водой. На АГЗУ производят учет точного количества поступившей от каждой скважины нефти, а также первичную сепарацию для частичного отделения пластовой воды, нефтяного газа и механических примесей с направлением отделенного газа по газопроводу на ГПЗ. Частично обезвоженная и частично дегазированная нефть поступает по сборному коллектору на центральный пункт сбора (ЦПС).

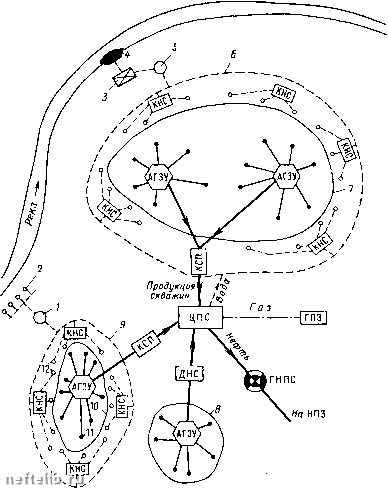

Рис. 13. Централизованная схема сбора и подготовки нефти:

1.5 - насосные станции первого подъема воды; 2 - скважины подруслово-го отбора воды; 3 - станция очистки воды; 4 - открытый водозабор; 6, 9 - кольцевые водоводы; 7,8, 10 - контуры месторождений; 11 - нефтнньге скважины; 12 - скважины для закачки воды в пласт

Обычно на одном нефтяном месторождении устраивают один ЦПС. Но в ряде случаев один ЦПС устраивают на несколько месторождений с размещением его на наиболее крупном месторождении. В этом случае на отдельных месторождениях могут сооружаться комплексные сборные пункты (КСП), где частично производится обработка нефти. На
