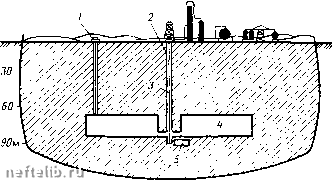

рис. 29. Шахтное хранилище:

/ - трубопровод для заполнения хранилища нефтепродуктом; 2 - буровая скважина; 3 - эксплуатационная колонна; 4 - хранилище; 5 - насоснан станция

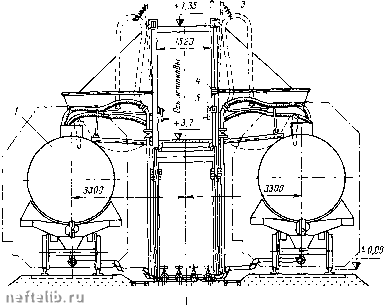

Рис. 30. Комбинированная железнодорожная сливно-наливная эстакада: 1 - железнодорожная цистерна; 2 - вертикальная рама эстакады; 3 - укосина; 4 - поворотный шарнир; 5 - лебедка

ружают перекрытие и намораживают лед с устройством наружной теплоизоляции. Дно и боковые стены хранилища облицовывают льдом. Теплоизоляция должна обеспечивать температуру в ледяном слое хра-нилища не выше -3° С. Температура нефтепродукта, заливаемого в ледогрунтовые хранилища, должна быть не выше 0° С.

Для слива и налива железнодорожных цистерн на нефтебазах сооружают сливоналивные эстакады длиной до 360 м, которые могут одновременно принимать до 60 цистерн. Эстакады монтируют из сборных железобетонных элементов (фундаментных плит, вертикальных колонн и плит настила) и оборудуют наливными и сливными устройствами. Для обслуживания цистерн на эстакаде предусмотрены откидные переходные мостики. Часто применяют устройсггва нижнего слива цистерн как более экономичные и удобные в эксплуатации (рис. 30).

Применяемые для перевозки железнодорожные цистерны все время совершенствуются. Основным типом цистерн является четырехосная цистерна вместимостью 60 м с универсальным нижним сливным прибором. На цистернах устанавливают предохранительные клапаны, рассчитанные на избыточное давление 0,15 МПа и вакуум 0,02 МПа. Для перевозки высоковязких нефтей и нефтепродуктов применяют ц.истерны с внешним паровым обогревом (с паровой рубашкой) и цистерны-термосы с наружной теплоизоляцией. Применяют также цистерны вместимостью 25, 50, 90 й 120 м.

ХРАНЕНИЕ ГАЗА

Потребление газа происходит неравномерно в течение суток, недели, года, а магистральные газопроводы рассчитаны на определенную пропускную способность. Поэтому зимой, например, когда работает система теплоснабжения городов и поселков, ощущается недостаток газа, а летом - его избыток. Ночью газа потребляется несколько меньше, чем днем. Неодинаково потребление газа и по дням недели. Таким образом, можно говорить о суточной, недельной и сезонной неравномерности газопотребления. Наиболее ощутимо сказывается сезонная неравномерность. Для покрытия сезонной неравномерности газопотребления вблизи крупных центров потребления создают хранилища газа. Пропускная способность газопровода обычно больше, чем потребность в газе летом, но меньше, чем его потребность зимой. Поэтому летом излишек газа направляют в газохранилища, а зимой созданный за лето запас расходуется для покрытия нехватки газа.

Одним из основных способов компенсации сезонной неравномерности газопотребления является создание подземных хранилищ газа (ПХГ). Подземные газохранилища также обеспечивают надежность газоснабжения при авариях на газопроводе. Они сооружаются обыч-

но вблизи крупных центров потребления, а также по трассе газопровода и выполняют в этом случае роль буферных хранилищ. Подземные хранилища создают, как правило, в пористых пластах-резервуарах, которые в силу своей конфигурации образуют естественную ловушку (антиклинальная складка, купольное поднятие, стратиграфическая или тектоническая ловушка и т.п.).

Подземные хранилища газа по состоянию пористого пласта-резервуара разделяют на три основных вида: в истощенных газовых или нефтяных месторождениях, в водоносных пластах, в залежах негорючих природных газов.

При переоборудовании истощенного газового месторождения под хранилище необходимо выяснить состояние скважин и произвести ремонт негерметичных скважин. При использовании в качестве газохранилища истощенного нефтяного месторождения необходимо изучить последствия взаимодействия газа с нефтью в пласте-резервуаре, определить необходимость и технологию отбензинивания отбираемого из хранилища газа.

Подземные хранилища в водоносных пластах образуются путем вытеснения газом воды из пористого пласта-резервуара. Газохранилище в водоносном пласте представляет собой искусственную газовую залежь, созданную в пласте, который до этого времени был насыщен водой.

Пористый пласт-резервуар, в котором создается газохранилище, должен быть достаточно протяженным, обладать хорошими коллекторскими свойствами (пористостью, проницаемостью), должен быть перекрыт газонепроницаемыми породами и иметь такую форму, чтобы газ занимал в нем стабильный по времени объем.

Необходимость в хранении газа возникла в середине прошлого века, когда началось производство искусственного газа для газоснабжения городов, так как спрос на газ не был постоянным. Начали сооружать газгольдеры - стальные емкости для хранения газа. Батареи из стальных газгольдеров высокого давления (до 1,2-1,5 МПа) были применены в Москве для хранения газа с целью компенсации неравномерности потребления, когда в Москву стали подавать небольшое количество газа по первому газопроводу Саратов - Москва. Однако с развитием газопроводов и ростом объемов потребления газа, особенно крупными городами, потребовались газохранилища вместимостью в миллионы кубических метров. Обеспечить хранение таких количеств газа могли только подземные газохранилища.

Как устроено и работает подземное газохранилище в водоносном пласте?

Газ из магистрального газопровода петом поступает на станцию подземного хранения и, пройдя пылеуловители, попадает в компрессорную для компримирования до давления, существующего в пласте-
