зервуара. Если наполнение и опорожнение резервуаров, оборудованных газовой обвязкой, не происходит одновременно, то для сбора паровоздушной смеси может применяться специальный пустой резервуар - газгольдер или зта паровоздушная смесь может поступать к компрессору и из нее при компримировании будет отделяться сконденсировавшийся бензин.

Плавающие крыши, понтоны и газовая обвязка предотвращают потери от испарения как при больших, так и при малых дыханиях. Потери от малых дыханий можно также предотвратить, заглубляя резервуар в грунт на такую глубину, где суточные колебания температуры не будут существенно влиять на испарение и давление в газовом пространстве, или применяя резервуары с повышенным рабочим давлением. Рабочее давление в этом случае должно быть больше, чем давление паровоздушной смеси в теплое время суток. В этом случае дыхательный клапан не сработает и потери паров бензина из резервуара не будет.

Подземные емкости для хранения нефтепродуктов по способу их сооружения разделяют на ледогрунтовые, шахтные, сооружаемые в пластах каменной соли выщелачиванием и пластических породах путем камуфлетного (закрытого) взрыва. Возможность сооружения подземного хранилища того или иного типа определяется геологией пластов, географическими, экономическими и эксплуатационными соображениями.

Широкое распространение получили подземные хранилища для нефтепродуктов, конденсата, сжиженных газов, сооружаемые в пластах каменной соли, имеющих очень малую проницаемость и пористость. Подземные хранилища требуют меньше металла, чем обычные резервуары, они менее опасны в пожарном отношении, в них практически отсутствуют потери от испарения, они меньше загрязняют окружающую среду, требуют меньше земельных участков, чем обычные резервуарные парки. Стоимость хранения 1 м продукта в подземных хранилищах меньше, чем в наземных. Вместимость единичного подземного хранилища может достигать нескольких сотен тысяч кубических метров и ограничена лишь мощностью и расположением пластов, в которых оно сооружается.

Расчетное избыточное давление в подземном хранилище должно компенсироваться давлением вышележащих пород. Поэтому минимально допустимая глубина заложения подземных хранилищ определяется расчетной величиной упругости паров хранимого продукта. Например, если пропан поступает в подземное хранилище под давлением 1,8 МПа, то для уравновешивания такого давления при средней плотности вышележащего грунта в 2200 кг/м это хранилище следует разместить на глубине не менее 100 м. При избыточном давлении в подземных хранилищах 5, 10 и 20 МПа минимальная глубина заложения таких

хранилищ должна быть соответственно 200, 600 и 1200 м. Существующие технология и техника позволяют сооружать подземные хранилища в пластах каменной соли методом выщелачивания на глубинах до 1400 - 1500 м и в дальнейшем может быть увеличена. Опытным путем установлено, что нефть и нефтепродукты (бензины, дизельное и реактивное топлива различных марок, пропан, бутан) не взаимодействуют с каменной солью и ее водным раствором (рассолом), их взаимная растворимость весьма незначительна. При длительном (до 200 сут) хранении указанных нефтепродуктов в емкостях из каменной соли изменения физико-химических показателей не наблюдались. Процесс сооружения хранилища в пласте каменной соли начинается с пробуривания скважины, в которую опускают три технологические колонки труб, располагаемых соосно, и создания первоначальной полости, в которой размещают нужные концы колонн. По кольцевому пространству между обсадной трубой и технологической колонной подается нерастворитель, т.е. жидкость легче воды или газ для защиты верхнего слоя свода от растворения. По кольцевому пространству между центральной и второй трубами подается вода. По центральной трубе, опущенной до дна хранилища, вытесняется на поверхность рассол. По мере размыва промежуточная колонна поднимается и происходит послойное формирование емкости. Рассол, вытесняемый из подземного хранилища, используют для технологических нужд (например, получение соли) или закачивают в подземные водоносные пласты по специальной скважине. Часть рассола направляют в рассолохранилище - земляную выемку на поверхности и используют для регулирования количества хранимого в хранилище продукта. При закачке продукта в хранилище рассол вытесняется в рассолохранилище. При закачке рассола в хранилище хранимый продукт вытесняется на поверхность и направляется потребителю (рис. 27). Подземные хранилища могут создаваться в пластичных породах (глинах, суглинках) при помощи подземного камуфлет-ного взрыва. При этом бурится скважина до глубины расчетного заложения хранилища. Затем в ней взрывают один или два небольших про-стрелочных заряда. В образовавшейся полости размещают основной заряд взрывчатого вещества и после его взрыва образуется готовое подземное хранилище. При этом окружающий грунт деформируется и уплотняется (рис. 28).

Шахтные хранилища представляют собой отдельные тоннели или систему соединенных между собой горизонтальных выработок. При необходимости стенки таких тоннелей (выработок) герметизируют, чтобы устранить фильтрацию хранимого продукта в грунт. Для создания подземных хранилищ можно использовать выработанные горные шахты после их соответствующей герметизации (рис. 29).

Ледогрунтовые хранилища сооружают в районах с многолетнемерз-лыми грунтами в виде выемок (ниже нулевой изотермы). Сверху соо-

t J

ЕВя Sir

Рис. 27. Принципиальная технологическая схема подземного хранилища нефтепродуктов:

/ - подземный резервуар; 2 - рассольная колонна; 3 - скважина; 4 - рас-сопохранилище; 5 - насос для рассола; 6 - буферный резервуар для дизельного топлива; 7,8 - насосы соответственно высокого и низкого давлений; 9 - буферный резервуар для бензина; / - рассол; - дизельное топливо; / - бензин; IV - запорное устройство

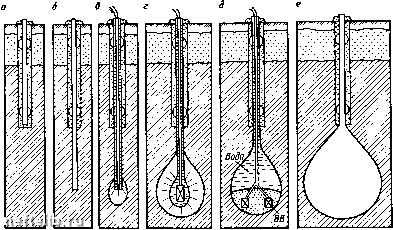

Рис. 28. Схема последовательности работ при создании хранилищ методом камуфлетного взрыва:

а - бурение скважины на начальный размер; б - обсадка скважины (цементация затрубного пространства и бурение скважины на конечный размер); в - первый "прострел" скважины; г - второй "прострел" скважины; д - взрыв основного заряда взрывчатого вещества ВВ; е - готовое подземное хранилище
