ОтВал грунта

Рнс. 12. Схема разработки полок бульдозерами на склонах от 8 хо 15° поперечными проходами

Рис. 13. Схема разработки полувыемок-полунасыией на склонах продольными проходами бульдозерами:

/ - участок набора грунта; 2 - песброшенныП грунт

крутых

Направление

Рис. 14. Схема разработки полки на косогоре бульдозером вертикальными слоями вдоль оси трассы

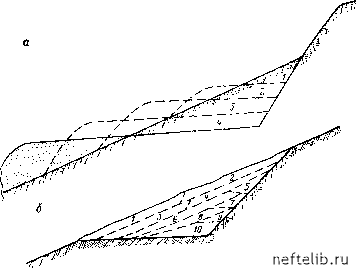

Рис. 15. Схема технологии отработки полки бульдозерами: а - продольными ходами; б - поперечными ходами

грунт в насыпь, а второй дорабатывает и планирует профиль полки.

На крутых косогорах с уклоно.м более 12-15° для разработки разрыхленного грунта при устройстве полок следует применять одноковшовые экскаваторы, оборудованные «прямой лопатой». Экскаватор, перемещаясь вдоль трассы, разрабатывает грунт в пределах полувыемки и отсыпает его в насыпную часть полки (рис. 16).

На поперечных и продольных уклонах разработка полки имеет некоторые особенности.

На участках с продольными уклонами, не превышающими апр, и поперечными уклонами до 25-30° отработка полки может осуществляться бульдозерами продольными ходами без закрепления. Если продольный уклон не превышает 8°, а поперечный - 25-30°, то бульдозер может работать и поперечными ходами. Однако в этом случае резко возрастает изнашиваемость ходовой части. Следует от.метить, что вообще при работе на скальных грунтах ходовая часть (особенно гусеницы) тракторов, бульдозеров изнашивается очень быстро. Гусеницы рвутся, края башмаков их стираются и ломаются.

На продольных уклонах больше предельных, но не превышающих 30°, и поперечных уклонах до 15° полки можно разрабатывать бульдозерами продольными ходами послойно без закрепления.

Если поперечные уклоны более 15-16°, а продольные - более апр, то разработка полок бульдозерами становится крайне сложной. В таких условиях полки разрабатывают экскаваторо.м, который закрепляют одним или двумя тракторами (или бульдозером) с помощью одного или двух тросов. Схема отработки полки экскаватором показана на рис. 17. Экскаватор работает сверху вниз. Во многих случаях доставка его на верх

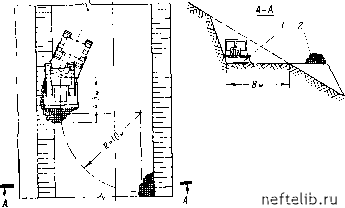

Рнс. 16. Схейа разработки по-лувые.мки-полунасыпи одноковшовым экскаватором: I-выемка грунта; 2-отвал грунта
