При мгновенном взрываннн о=(0,8-ь1,1) Un; при короткозамедленном и замедленном взрывании а= = ( 1,0ч-1,4) W„; при огневом взрывании а = (1,2ч-1,5) Гп.

Расстояние между рядами b зарядов устанавливают равным 0,85 Wn, при замедленном и короткозамедленном взрывании Ь= (0,9ч-1,0) Wn-

В крепких породах для лучшей проработки нижней части уступа шпуры бурят с перебурами.

Перебур принимают в пределах (0,1-0,15) /,„, где /ш - глубина шнура.

Можно определить глубину неребура по имеющемуся диаметру шпура: для крепких пород /пер=10 d, для пород средней крепости /пер = 6 d. для некрепких пород /„(.р = 3 d. Длину забойки принимают в пределах /..аб= (0,64-0,7) Wn.

Удельный расход ВВ определяют на основе опытных взрывов в процессе ведения работ. Ориентировочные значения удельного расхода (аммонит Кя 6 ЖВ) можно принимать по табл. 22. При отбойке горной массы шпурами обычно применяют огневой или электрический способы взрывания.

Наиболее распространенным способом рыхления горных пород при образовании полок в горных условиях является метод скважинных зарядов. Для взрывания применяют вертикальные и наклонные скважины диаметром 100-200 мм и глубиной до 20 м. На уступе скважины можно располагать в один ряд (однорядное взрывание), в два и более рядов (м1Гогорядное взрывание) в зависимости от ширины полки и принятой технологии работ. На пологих косогорах для каждого ряда скважин предусматривается отдельная тропа (рис. 25, а), а на крутых косогорах бурят веер скважин (рис. 25, б).

На многорядном расположении скважинных зарядов масса заряда скважины первого ряда определяется по формуле (6).

Заряд для скважин второго и последующего рядов принимается равным заряду первого ряда или увеличивается на 10-20%. Наибольший заряд, который может быть размещен в скважине, определяется из выражения

Qn,ax=P(b-/3a6), (9)

где Р - вместимость 1 м скважины (по табл. 23); /лаб - длина забойки [обычно принимается равной

(0,5-0,6) L или 25-35 диаметра.м заряда]; L - глубина скважины.

Для размещения зарядов рассчитывают Wn- Если известен расчетный удельный расход ВВ qn на дробление 1 м породы для условий нормального рыхления сопротивления по подошве, W„ может быть определена

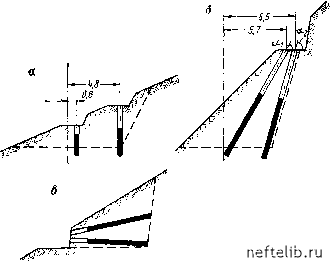

Рис. 25. Схемы расположения скважин на пологих {а, в) и крутых

(б) косогорах

согласно «Техническим правилам ведения взрывных работ на дневной поверхности»

V <7н

(10)

где Р - вместимость 1 м скважины (по табл. 23); <?н - расчетный удельный расход ВВ (по табл. 22).

В практике взрывного дела при определении Wn пользуются формулой

Гп = 244

г <7и

(11)

где й?скв - диаметр скважины, определяемый по формуле (2),

Практически W„ находятся в пределах 25-45 диа-ivteTpoB скважины, т. е. Un= (25-Г-45) dc,<b-

Для заданной высоты выемки диаметр скважины d, при котором максимально используется ее объем, определяется ио формуле (2).

Скважины бурятся с перебуром, величина которого определяется ио формуле

/пер 0,5 (/„Г„. (12)

Расстояние между скважинами в ряду и между рядами скважин устанавливают равным Wn, т. е. применяется в основном квадратная сетка скважин. Число рядов принимают в соответствии с проектной шириной полки.

Для улучшения степени дробления скальных пород бурят наклонные скважины. Метод наклонных скважинных зарядов заключается во взрывании удлиненных зарядов в скважинах, пробуренных параллельно откосу косогора. Как правило, наклонные заряды применяют при углах откоса 55-75° (рис. 25, в).

Расчет параметров для наклонных скважинных за-ря,дов производится так же, как и для вертикальных зарядов. При этом линию наименьшего сопротивления по подошве для наклонных скважинных зарядов определяют по формуле

Гп = -\/-. (13)

sin а г дп

где а - угол наклона скважины к горизонтальной плоскости.

Глубина наклонной скважины

скв -:--1- /пер. ( 14)

sin а

где Н - высота взрываемого уступа; /пер - глубина перебура.

Для создания полки большой ширины целесообразно применять многорядное короткозамедленное взрывание. Сущность схем многорядного взрывания заключается в создании взрывом первых зарядов дополнительной поверхности обнажения, облегчающей работу зарядов последующих взрывов. Интервал замедления между взрывами зависит от физико-механических свойств горных
