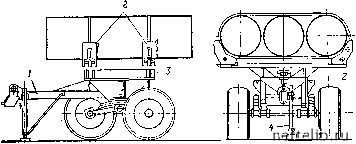

На рис. 4 приведена схема нлетевоза ПВ-202 грузоподъемностью 19 т. Плетсвоз оборудован на базе автомобиля КрАЗ-255Б. Он состоит из тягового автомобиля / и двухосного роспуска 6 и предназначен для перевозки труб и плетей диаметром до 1220 м. На тяговом ав- томобиле установлены: поворотный коник 4, усиленный предохранительный щит 2, подрамник 5 и увязочное устройство 3. Двухосный четырехколесный роспуск (рис. 5) состоит из сварной рамы 3, двух коников 2 и дышла / (сое-  Рис. 4. Схема плетевоза ПВ-202 на шасси автомобиля КрАЗ-255Б  Рис. 5. Схема прицепа-роспуска плетевоза ПВ-202 диненных жестко с рамой) и подвески рессорно-балан-сирного типа. Каждый коник роспуска снабжен увязкой для труб, состоящей из натяжного устройства и сигнального маната. Стойки коника имеют возможность перемещаться в поперечном направлении и фиксироваться на балке коника под раз.мер перевозимых плетей. Дышло снабжено упором 4 с устройством для регулирова.ния положения петли дышла при сценке с тяговым автомобилем. Подвеска роспуска состоит из двух рессор и жестких балансиров, свободно качающихся вокруг общей оси. Плетевоз снабжен страховыми стальными канатами от продольного перемещения груза, один из которых закрепляется за передний конец трубы, а другой - за задний. 16 www.no-fire.ru Использование для строительства трубопроводов труб диаметром 1420 мм потребовало создания высокопроходимых плетевозов большой грузоподъемности. На базе мощных тягачей Минского автомобильного завода серийно выпускаются плетсвозы ПВ-301, ПВ-361 и ПВ-481. Эти машины перевозят трубы и нлетн но дорогам и вис дорог в тяжелых условиях строительства Трубоироводов. Так, при движении ио грунтовой дороге плетевозы ПВ-301 и ПВ-361 способны преодолевать значительные подъемы. У нлетевоза ПВ-481 эта способность ниже, что ограничивает его применение па пересеченной местности. На крутых подъемах и спусках в горных условиях транспортирование труб и секций осуществляется тракторными плетевозами ПТ-30 и ПТ-62, характеристика которых приведена в табл. 2. Таблица 2 Технические характеристики тракторных плетевозов-трубовозов
ПАРАМЕТРЫ РАБОТ ТРАНСПОРТНЫХ МАШИН В ГОРНЫХ УСЛОВИЯХ При движении автопоезда с грузом большой длины в горной местности важно обеспечить прохождение транспорта без касания груза о грунт. Трасса движения тру-ботранспортных машин часто проходит по сложному профилю грунтовых дорог со спусками, подъемами и другими неровностями, затрудняющими движение машин с длинномерными грузами. Поэтому необходимо 0 1 2 3 [ 4 ] 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
 |
