косогора представляет большие трудности. Если нет возможности доставить экскаватор обходным путем, то на верх косогора поднимают бульдозер (один или связанный тросом с трактором), и он отрабатывает узкую полку шириной 2-3 м, опускаясь сверху вниз. По устроенной таким образом нолке экскаватор поднимается на верх косогора с помощью одного или двух тракторов, разрабатывает забой и затем отрабатывает полку на полный профиль, спускаясь сверху вниз.

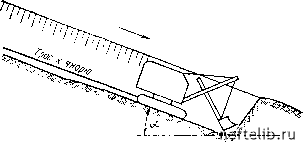

Рис. 17. Схема разработки полки заякоренным экскапатором

Устройство полок В мягких грунтах для второй нитки трубопровода сводится к разработке и перемещению грунта в зависимости от крутизны склонов поперечными или продольными (лобовым зарезанием) проходами бульдозера и перевалке грунта на существующую полку, откуда он перемещается дальше под откос полуиасыпи. Там, где расстояние между осями строящегося и действующего трубопроводов, крутизна склонов и разница высот между полками позволяют оставить весь грунт или часть его на месте, в полунасыпь вторично переме-niarb его не следует.

Полки (полувыемки) выше действующего трубопровода устраивают но следующей схеме. Грунт с верхней полки при крутизне склонов косогоров, обеспечивающих скольжение его вниз под действием собственной массы при разработке, опускается на полку действующего трубопровода. На пологих склонах грунт сталкивают вниз бульдозером или перемещают вдоль сооружаемой полки к месту, где возможен спуск его на полку действующего трубопровода.

РАЗРАБОТКА ТРАНШЕЙ НА ПРОДОЛЬНЫХ УКЛОНАХ В МЯГКИХ ГРУНТАХ

В зависимости от крутизны откосов применяют различные схемы сооружения траншей в грунтах, не требующих предварительного рыхления взрывом.

Так, нашли применение следующие схемы: разработка траншей без анкеровки экскаваторов, разработка траншей с анкеровкой экскаваторов, лотковый способ разработки траншей, разработка траншей канатно-скреперной установкой. В основном для устройства траншей на продольных уклонах используют одноковнювыс экскаваторы Э-505 и Э-652, роторные экскаваторы и бульдозеры.

При разработке траншей без анкеровки экскаваторов необходимо проверять устойчивость экскаватора на скольжение.

Предельное состояние, при котором начинается сдвиг экскаватора (рис. 18), определяется по формуле

Я = Q cos а f = Pf,

где Н - сдвигающая сила; Q - масса экскаватора; Р - составляющая массы, перпендикулярная к новерх-

Рис. 18. Схема к расчету устойчивости экскаватора на сдвиг

ности уклона; f - коэффициент трепия (скольжения) металла о грунт (для суглинков 0,45-0,5; для глин 0,5-0,6; для песков и гравия 0,6-0,7). Предельный продольный уклон

а„р arctg f.

, На уклонах, меньших апр, траншеи разрабатывают одноковшовыми и роторными экскаваторами методом сверху вниз. На уклонах, больших апр, необходимо производить анкеровку машин при помощи бульдозера, трактора или лебедки.

На уклонах до 22° направленне разработки грунта одноковшовыми экскаваторами производится снизу вверх или сверху вниз по склону. На уклонах более 22° для обеспечения устойчивости экскаваторов работа их допускается при прямой лопате - только снизу вверх по склону, а при обратной лопате - только сверху вниз по склону ковшо.м назад по ходу работ.

Работа роторных экскаваторов должна во всех случаях производиться сверху В1П13, что дает возможность использовать ротор в качестве подвижного якоря (рис. 19).

Рис. 19. Схема разработки траииюй иа про.юль-иоы уклоЕ1е роторным экскаватором

Разработка траншей с анкеровкой экскаваторов применяется на продольных уклонах выше предельных.

Лнкеровка (закрепление) экскаваторов осуществляется с помощью одного или нескольких тракторов или бульдозеров.

При этом экскаватор может работать как снизу вверх, так и сверху вниз. Как показал опыт, лучшие результаты достигаются при работе экскаваторов сверху вниз. Этот способ и более безопасен, так как ковш периодически выполняет функцию якоря. При работе же снизу вверх задняя часть экскаватора приподнимается, торможение ухудшается. Грунт, высыпающийся из ковша, скатывается вниз, и его нужно удалять вручную. В качестве подвижных якорей используются один или два трактора или бульдозер.

Использование в качестве анкера бульдозера дает возможность применить его для планировки грунта по ходу экскаватора. Во время остановок экскаватор за-HKojJHBaroT ковшом в траншее, а бульдозер освобождают
