и выполняют необходимые работы. На уклонах до 30° (для экскаваторов Э-652) достаточно одного бульдозера, а при уклонах до 36° необходимы бульдозер и трактор. Лучн1им (и наиболее удобным) вариантом будет крепление каждого троса к отдельному якорю. Тросы (диаметро.м 26-28 мм) прикрепляют к тумбе экскаватора или к балкам его ходовой части.

При анкеровке экскаваторов необ.ходи.мо учитывать состояние поверхности грунта. На увлажненных, размокших грунтах удерживающая сила должна быть увеличена. При переменхениях тракторов экскаватор заяко-ривают ковшом в грунт и начинают работу только после постановки тракторов на тормоза. Бульдозер (при использовании его в качестве подвижного якоря) устанавливают отвалом в сторону уклона для увеличения стопорящего усилия.

На продольных уклонах более 36° работа одноковшовых и роторных экскаваторов даже при надежном закреплении их невозможна. На таких уклонах получил широкое распространение лотковый способ устройства траншей. Траншея-лоток разрабатывается бульдозером на ширину, несколько большую, чем ширина отвала. Схема работы бульдозера лотковым способом показана на рис. 20. Разработку траншеи начинают сверху и ведут последовательно слоями толн1иной 0,4-0,6 м на всю длину спуска. Толщина снимаемого слоя зависит от вида разрабатываемого грунта и степени его разрыхлен-ности. При крутизне продольного уклона более 40° бульдозер обязательно закрепляют одним или двумя тракторами или тракторными лебедка.ми; при меньших уклонах его можно не закреплять. Закрепляющие тракторы находятся на верху уклона, которые при продвижении бульдозера следуют за ним, а затем вытаскивают бульдозер на исходную позицию.

При ведении работ на продольных уклонах любым способом следует обран1ать особое внимание на состояние грунтов, составляющих склон. Хотя крутые спуски чаще бывают сложены скальными грунтами, однако в горах встречаются и спуски из рыхлых грунтов. Такие спуски подвержены оползневым явлениям, которые могут проявиться внезапно, например при сотрясении грунта работающими машинами. Особенно опасна работа на крутых склонах в период дождей, когда грунты насыщаются водой и возможность образования оползней

возрастает. Поэтому на таких участках при устройстве траншей в дождливый период необходимо соблюдать особые меры предосторожности: закреплять работающие механизмы независимо от величины уклона, причем тракторы, выполняющие функцию якоря, должны находиться на верху склона; если проектом предусмотрены какие-либо противооползневые мероприятия, то к устройству траншеи следует приступать только после их

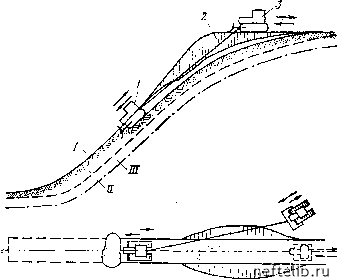

Рис. 20. Схема разработки траншеи лотковым способом; / - работающий бульдозер Д-27; 2-анкерный трос; J - якорящий бульдозер или трактор; /, , / - последовательно разрабатываемые слон грунта

выполнения; при разработке траншей необходимо следить за состоянием склона но специально -забитым в разных точках реперам. В случае передвижения реперов работы должны быть прекращены до выяснения причин сдвига склона.

Недостаток разработки траншей бульдозером состоит в том, что приходится отрывать широкие траншеи-лотки, равные ширине отвала и обычно превышающие установленные параметры для прокладки трубопроводов в обычных условиях. Разработка широких траншей связана с выполнением большого объема земляных работ,

сосредоточенным расположением грунта отвала и увеличением трудоемкости при засыпке уложенного в траншею трубопровода.

Разработка траншей на продольных уклонах больше 45° представляет значительные трудности даже при лотковом способе, особенно, если уклон имеет большую длину (100 м и более). В таких условиях целесообразно устройство траншей канатно-скреперными установками, широко используемыми при разработке подводных траншей (рис. 21).

Рис. 21. Схема разработки траншеи скреперной установкой

В низу уклона устанавливают двухбарабанную скреперную лебедку /, а на верху закрепляют поворотный блок 5 диаметром 0,4-0,6 м. Скреперная лебедка имеет барабан с тяговы.м (рабочим) тросом 2 и барабан с тросом 3 для подъема скреперного ковша на верх укло-
