кладными зарядами снижается в 1,5-2 раза. Радиус разлета кусков после взрыва валунов кумулятивными накладными зарядами меньше, чем при дроблении валунов взрывом шпуровых или обычных накладных зарядов, при котором минимальный радиус опасной зоны составляет не менее 400 м.

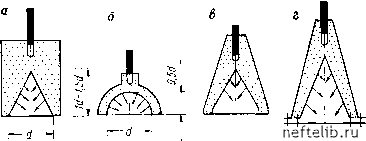

Рнс. 23. Ку.мулятивные наклад}1ые заряды:

о - цилиндрический; б - сферический (полушаровой); s - конический с высотой колпачка, равной диаметру его основания; г - коническим с высотой колпачка, равной полутора диаметрам его основания

ВЗРЫВНЫЕ РАБОТЫ ПРИ СООРУЖЕНИИ ПОЛОК

Трассы магистральны.х трубопроводов в горных районах имеют различное направление. При этом участки трассы могут иметь поперечную и продольную косогорность местности.

Для обеспечения устойчивости работающих машин и выполнения всех строительных работ при сооружении трубопроводов на таких участках устраиваются полки. Конструкция и параметры их определяются в зависимости от диаметра труб, размеров траншеи и отвалов грунта, типа применяемых машин и методов производства работ.

Уклон откоса полувыемки полки принимается:

в выветривающихся скальных грунтах...... 1:0,1

в скальных породах, подверженных осыпанию. . . от 1:0,5 до 1:0,2 в мергелистых и щебенистых грунтах....... от 1:1 до 1:0,5

С целью уменьшения трудоемкости работ по строительству полок и сокращения объемов врезок полки в горных районах наиболее часто устраиваются в полунасыпи-полувыемке.

В большом объеме взрывные работы применяются при строительстве полок в грунтах (скальных породах)

свыше VI категории крепости по шкале Единых норм и расценок.

Взрывные работы ведутся согласно разработанному и утвержденному паспорту. При разработке проектов взрывных работ следует предъявлять повышенные требования к топографической основе. Необходимо иметь поперечУ1ые разрезы но всем характерным точкам рельефа на полке.

После того как ось полки будет разбита на местности, нужно обследовать район взрывных работ. При рекогносцировке целесообразно па планах обозначить объекты, которые могли оказаться в опасной зоне, особенно расположенные внизу по склону.

Перед провел.еппем буровых работ па склонах так же, как на равнинной местности, рекомендуется выполнить вскрышные работы. Па спусках большой протяженности и имеющих пологую поперечную косогорность снятие вскрышного слоя осуществляется преимущественно бульдозерами, которые разрабатывают и перемещают грунт под уклон сверху вниз.

Методы производства буровзрывных работ в этих условиях должны обеспечивать получение полок заданных размеров при сохранении устойчивости нагорных откосов и нижних бровок. Взрывание при устройстве полок в скальных грунтах осуществляется методами HJnypoBbLx. скважнппых, котловых и камерных зарядов. Параметры расположения зарядов рассчитывают с учетом «Технических правил ведения взрывных работ на дневной поверхности».

Метод шпуровых и скважинных зарядов

Рыхление грунта при устройстве полок на косогорах с крутизной в пределах 10-15° выполняется шпуровыми (при глубине разрыхляемого слоя до 2,5 м) и скважин-ными (при глубине больше 2,5 м) зарядами. Эти методы успешно применялись при строительстве газопровода и нефтепровода в условиях Карпат, при сооружении газопровода Севан - ЕреваЕ! в условиях Кавказа и других магистральных газонефтепроводов, сооружаемых трестом «Союзгазспецстрой» в горных условиях.

Шнуры и скважины в скальных грунтах бурят ручными перфораторами и самоходными установками типа УБШ-2, БМ-276, станками БТС-2 и др. В зависимости

от ширины врезки и крутизны склона заряды могут располагаться в один или два-три, а в некоторых случаях в четыре ряда. Для рыхления породы на полках заряды размешают в вертикальных, наклонных и горизонтальных шпурах и скважинах.

Параметры шпуровых зарядов рассчитывают в определенной последовательности. Определяют диаметр ишура в дм

d =--..0,36 Я /

Таблица 22 Удельный расчетный расход аммонита № 6 ЖВ
