вод вниз, а Тр2 - удерживает его от самопроизвольного сползания во время стыковки каждой последующей секции. После спуска первой секции с ее верхним концом стыкуют следующую секцию, которая удерживается трубоукладчиками 7"i и Гг. Заварив секционный стык, протаскивают обе секции; затем пристыковывают третью секцию и т. д., протаскивая каждый раз трубопровод на

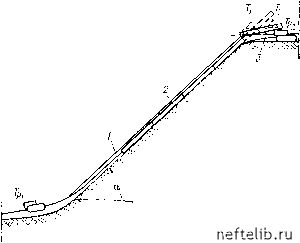

Рнс. 33. Схема наращивания трубопровода сверху вниз

длину секции. Таким образом укладывают весь участок трубопровода на продольном уклоне.

Значительную сложность представляет монтаж трубопровода на крутых уклонах, если трасса имеет повороты в плане. В таких случаях монтаж ведут по комбинированной схеме. При возможности доставлять трубы и с верха и с низа сложного у.клона один участок собирают по схеме сверху вниз, другой снизу вверх.

В тех случаях, когда па продольном уклоне невозможно выполнить изоляцию труб (при величинах уклона а>45-50°), трубопровод монтируют из заранее изолированных и футерованных секций или плетей. При этом возможны две схемы наращивания трубопровода: снизу вверх и сверху вниз. В обеих схемах организация строительства должна быть такой, чтобы исключить не-

обходнмость сварочно-монтажных и изоляционных работ на уклоне.

Наращивание снизу вверх осуществляют путем пристыковки последующих изолированных секций в низу уклона и протаскивания всего участка трубопровола вверх на длину пристыкованной секции. Стык должен быть изолирован и футерован. При данной схеме применяют секции длиной iS-20 м. В месте стыковки устраивают монтажную площадку, на которой сваривают стык, изолируют его и футеруют. Длина уклона, на котором может быть организована работа по данной схеме, зависит от мощности тяговых средств, установленных на верху уклона (тракторная, механическая или электрическая лебедка).

Монтаж трубопровода из изолированных секций сверху вниз выполняют аналогично рассмотренной выше схеме монтажа неизолированных секций. Дополнением к ней является необходимость в изоляции и футеровке секционных стыков.

ОРГАНИЗАЦИЯ ИЗОЛЯЦИОННО-УКЛАДОЧНЫХ РАБОТ

ПРИ СООРУЖЕНИИ ТРУБОПРОВОДОВ ДИАМЕТРОМ 720-820 ММ

В ГОРНЫХ УСЛОВИЯХ

Изоляционно-укладочные работы в горных условиях, как правило, выполняют по поточной технологической схеме. Все операции, связанные с подготовкой траншеи, с очисткой и изоляцией трубопровода, футеровкой его (в случае необходимости), укладкой в траннюю и засыпкой выполняют в одном комплексе или потоке. В результате после прохождения изоляциоино-укла.точной колонны остается полностью законченный строительством трубопровод. Эта технология, нрнме1гяемая и в обычных условиях (полевых), для горных условий просто необходима, учитывая трудность возвращения техники для выполнения каких-либо оиерацип.

На продольных уклонах до 10° (рис. 34) изоляционно-укладочные работы выполняют без закрепления трубоукладчиков и без последовательного соединения их друг с другом.

Изоляционно-укладочная колонна, работающая на трубопрово.те диаметром 720-820 мм, имеет в своем составе обычно пять трубоукладчиков. Непосредственно на изоляции и укладке заняты четыре трубоукладчика.

Перед укладкой трубопровода рваное каменистое дно xpanincH засыпают слоем мягкого грунта толщиной 10- 15 см. Если скальный грунт покрыт мягким грунтом, то мягкая подушка устраивается весьма просто.

При укладке трубопровода на полке, разработанной на косогоре в"скальпом грунте, мягкий грунт доставляют автосамосвалами нз карьера.

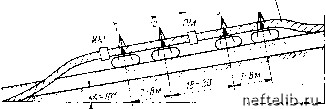

Рис. 34. Схема расстановки ме.хаиизмон при выполнении изоля-

инонно-укла.чочных работ на уклонах ;ю 10": Г, - Л - трубоукладчики; Я.М - н!оляцно}шая мадгииа; O.VJ - очистная

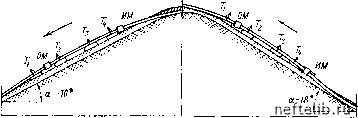

Рис. 35. Схема расстановки механизмов при выполнении изоляиион-ио-укладочиых работ на уклонах 10-20"

Разрыв между работами по устройству мягкой подушки и изоляционной колонной не должен превышать двух-трехдневпого njara колонны, так как в случае дождя грунт полностью вымывается из тратнеи, особенно п])и наличии продольного уклона.

Изоляцию и укладку осуп1,ествляют по поточной технологии. Засыпку производят вслед за присыпкой трубы мягким грунтом. При температуре наружного воздуха 20-25°С присыпку грунтом выполняют пе ранее чем через 20 мин после нанесения изоляции, чтобы изоля-
