циоииое покрытие могло OTBCjjaeTu. Полная засыпка трубопровода скальным грунтом производится сразу же после устройства запхнтиого слоя.

На продольны.х уклонах 10-20° (рис. 35) для страховки от сползания трубоукладчики последовательно-или попарно соединяют друг с другом тросами диамет-ро.м 28-30 мм, а изоляционные маншны прикрепляют тросом к трубоукладчикам. Применение изоляционных машин, специально предназначеппых для эксплуатации в горных условиях, позволяет вести работы на уклонах более 10° и без помощи трубоукладчика. Например, изоляционная машина С-239Г может самостоятельно-передвигаться но трубоповоду на уклонах до 35-40°. Трубоукладчики тракторами не закрепляют. Если работа ведется на сильно увлажненных глинистых грунтах, закрепление трубоукладчиков необходимо также па уклонах, меньн1их 20°, а иногда и 10°.

Поскольку в горах направле1П1е уклонов часто меняется (подъемы сменяются спусками и наоборот), изоляционно-укладочные работы выполняют как сверху вниз, так и снизу вверх (см. рис. 35).

При движении колонны в гору трубопровод поднимается трубоукладчиками с таким расчетом, чтобы наклон его продольной оси на участке, где работают 1гзоля-нионная и очистная машины, был меньн1е, чем уклон поверхности грунта. Это улучшает условия движения очистной и изоляционной манши ио трубе. На перевальном участке очистную мапгину (если она страхуется) открепляют от трубоукладчика Г) и соединяют тросом с трубоукладчиком Т2 (см. рис. 35).

На продольных уклонах свьппе 20° распространены две технологические схемы ведения изоляционно-укладочных работ: изоляция-опускание с одновреме1П1ЫМ непрерывным передвижением трубоукладчиков и изоляция-опускание с попеременным продвижением трубоукладчиков.

Первая схема предусматривает обн1ес или попарное соединение трубоукладчиков, вторая - работу их без соединения. Обе схемы обеспечивают непрерывную, полностью механизироваппую изоляцию и укладку трубопровода. В обоих случаях используют один-два якорящих трактора, которые находятся либо на верху подъема илн спуска, либо продвигаются по уклону вместе с колонной.



Изоляцию-опускание с попеременным движением трубоукладчиков применяют только на таких уклонах, на которых незагруженные трубоукладчики могут передвигаться своим ходом. Работы ведут сверху вниз (на спусках) и снизу вверх (на подъемах). Схема работ i!0 изоляции и укладке с попеременным передвижением трубоукладчиков на подъеме показана на рис. 36. На верху подъема устанавливают один пли два трактора

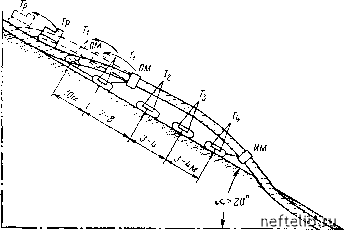

Рис. 36. Схема расстановки механизмов при пыполнеини изоляционно-укладочных работ на уклонах более 20"

(они поднимаются туда по уклону или обходным путем), используемые в качестве передвижных якорей. Трубопровод укладывают с помопхью трубоукладчиков Т\, Tq, Тя. 74, не связываемых друг с другом. Трактор Тр ведет первый трубоукладчик Г,, за которым на расстоянии 3-4 м идет очистная машина ОМ, страхуемая от сползания тросом. За ОМ идет трубоукладчик Гг на таком же от нее расстоянии, что и Ту, за Т2 идут 7",, п Г4 также па расстоянии 3- 4 м друг от друга. Трубоукладчик удерживает тросом от сползания изоляционную ма1нипу ИМ.

Колонна продвигается следующим образом. Трубоукладчик 7i с помощью трактора Тр перемешается на 10-12 м, после чего трубоукладчик Га, опустив трубу,



своим ходом продвигается вперед и, подойдя вплотную к работающей очистной машине ОМ, снова поднимает трубу. Такию же операцию выполняет и трубоукладчик Гз, затем поднимается трубоукладчик Л с изоляционной маншной, ЛИНИ) слегка придерживая трубу и направляя ее в траншею. Это значительно облегчает подтаем его по уклону.

В целях предохранения изоляции трубопровода от повреждений на уклонах более 28-30° применяют футеровку деревянными рейками. Для футеровки в горах применяют короткую футеровочную рейку .тлиной не более 1,5-2 м. Это объясняется больншм числом вертикальных и горизонтальных поворотов малых радиусов, которые можно зафутеровать только рейками малой длины. Футеровка трубопровода производится вслед за движущейся изоляционно-укладочной колонной до опускания трубопровода в траннтею. Для предохранения футеровки от нродавлнвання неровности дна тран-Н1еи засыпают рыхлым грунтом.

С целью умепьи1ения трудоемкости работ для изоляции трубопроводов применяют полимерные ленты. В качестве изолируюн1его материала используют полихлор-випнловую лепту толщиной 0,3 мм, выпускаемую в рулонах Н1ириной 35-50 см на картонных втулках. Лента наносится механизированным способом обычными изоляционными маишнами с некоторой модернизацией их. В особо сложных местах ленту наматывают с помощью ручных маишиок, а в ряде случаев-вручную.

На слолчных участках трассы, особенно на перевалочных, изоляционно-укладочные работы выполняют раздельным методом, с доставкой изолированных труб, которые изолируют на полустациопарных установках.

ТЕХНОЛОГИЯ ИЗОЛЯЦИОННО-УКЛАДОЧНЫХ РАБОТ

ПРИ СООРУЖЕНИИ ТРУБОПРОВОДОВ ДИАМЕТРОМ 1420 ММ

В ГОРНЫХ УСЛОВИЯХ

в зависи.мости от рельефа местности и возможности прохождения колонны при строительстве трубопроводов больишх диаметров применяются различные методы и схемы проведения работ но изоляции и укладке трубопроводов в траншею.

При спокойном рельефе изоляция трубопроводов ведется трассовыми методами механизированными изоля-
