Таблица 2.7

Распределение обнаруженных металлургических дефектов труб по размерам (по длине)

Характеристики дефектов

Расслоения + включения (общее количество) Расслоения (включая комбинированные дефекты)

Включения (включая комбинированные дефекты)

Расслоения на всю длину трубы (более 10 м) Расслоения длиной:

от 8 до 10 м

от 6 до 8 м

от 4 до 6 м

от 2 до 4 м Расслоения наклонные Расслоения, выходящие на поверхность Расслоения, сочетающиеся с потерями металла Расслоения, сочетающиеся с вмятинами и гофрами

Расслоения и включения, примыкающие к поперечным и (или) продольным швам Расслоения и включения, примыкающие к поперечным швам

Расслоения и включения, примыкающие к продольным швам

Расслоения и включения, примыкающие к продольным и поперечным швам одновременно

типа расслоения с включениями учитывались дважды - в строках «расслоения» и «включения». Дефекты этих типов трудно отличить друг от друга только по показаниям дефектоскопа «Ультраскан». Кроме того, расслоения металла практически всегда сочетаются с включениями, так как возникают при раскатывании инородных веществ (грязи) в процессе прокатки.

Распределение этих же дефектов по окружности трубы показано на рис. 2.6. Как видно из круговой диаграммы, металлургические дефекты распределены по окружности приблизительно равномерно в пределах статистических разбросов и особенностей измерения данным дефектоскопом.

Распределение металлургических дефектов по длине трубопровода показано на рис. 2.7, из которого видно, что определенной закономерности распределения таких дефектов по длине нет. Плотность таких дефектов может изменяться на порядок при переходе от одного участка к другому.

Потери металла. Особенности типа потеря металла коррозионного происхождения относятся к эксплуатационным дефектам. Распределение их по размерам и некоторым другим параметрам показано в табл. 2.8. Н адо учитывать, что из-за

1000 У

800 h

600 h

г. 1

I 400 HI

J< 200 \

>r, I/-, >r, ". ".

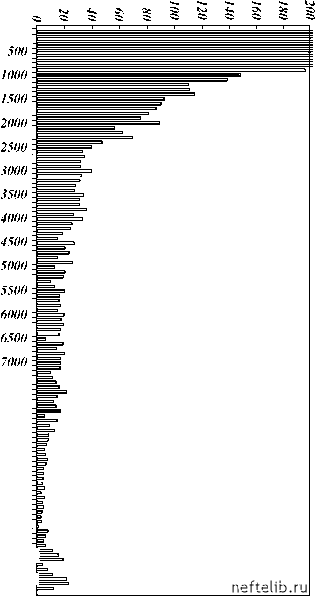

Длина дефекта, мм

Количество дефектов на 100 мм

7500 8000 8500 9000 Ь 9500 I 10000 i. 10500 S 11000
