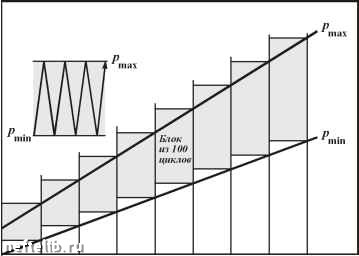

Количество циклов, время Рис. 6.9. Ступенчато-циклический режим нагружения при гидроиспытаниях

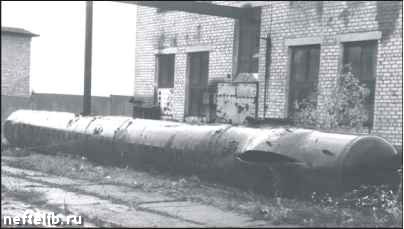

Рис. 6.10. Общий вид стенда после испытаний

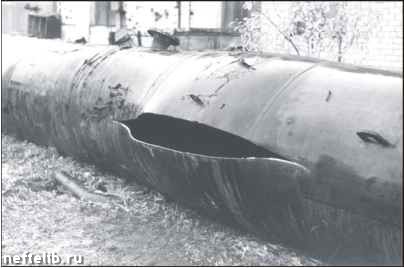

Рис. 6.11. Разрушенная труба

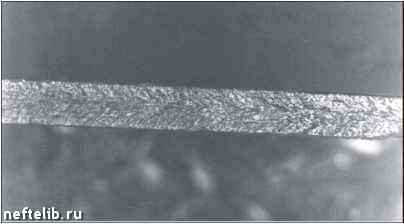

Рис. 6.12. «Ш евронная» структура излома показывает «стрелками» в направлении очага разрушения (справа)

Напряжение в стенке трубы в момент разрушения рассчитывается следующим образом:

= PJD 25) = 10,9 (12220 - 2 •11,7) = 557,4 МПа.

25 2 • 11,7

Это значение выше нормативного значения предела прочности для стали марки 17Г1С (520 МПа) и практически равно среднему сертификатному значению предела прочности (57,36 кгс/см2 = 562 МПа).

Труба с дефектом № 308 (расслоение длиной 11 146 мм, примыкающее к поперечным сварным швам) выдержала испытания. По расчетам эта труба должна была разрушиться при давлении 125-130 атм.

На рис. 6.12-6.14 показаны фрагменты излома.

Очаг разрушения находится на расслоении металла. От очага разрушения сквозная трещина распространилась вдоль трубы по хрупкому механизму («шевронный» излом, плоскость излома перпендикулярна к поверхности стенки). При прохождении трещины через сварные поперечные швы, которые получились при монтаже стенда (не при строительстве трубопровода!), энергия разрушения уменьшилась и механизм разрушения сменился на вязкий (плоскость излома под 45° к поверхности стенки).

Измерения толщины стенки вдоль излома и периметра трубы в сечении разрушения показали, что на месте разрушения толщина стенки уменьшилась на 0,5-0,55 мм (4 %), диаметр увеличился на 63 мм (4 %).

Результаты испытания показали следующее.

Дефекты типа расслоение металла № 5790 из УБКУА и № 308 из НКК были вырезаны из трубопровода напрасно, поскольку они нисколько не снижали прочность и ресурс трубопроводов.

Расслоения металла, находящиеся в стенке трубы и не выходящие на поверхность, не примыкающие к другим типам дефектов, не представляют опасности для трубопроводов при существующих режимах эксплуатации.

Длина дефекта типа расслоение металла не является величиной, определяющей и ограничивающей прочность трубы.

П римыкание дефекта типа расслоение металла к поперечному сварному шву не является достаточным обоснованием для ремонта такого дефекта. Ремонт необходим при наличии дополнительных недопустимых дефектов в зоне примыкания дефекта типа расслоения к сварному шву.
