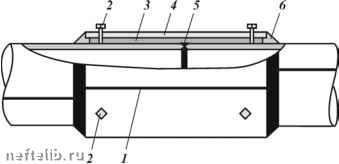

Рис. 4.11. Схема муфты № 8:

1 - сварной продольный шов на подкладной пластине; 2 - установочный болт; 3 - твердеющий наполнитель (на основе эпоксидной смолы:); 4 - муфта (силовой элемент); 5 - сты1к с дефектами; 6 - торцевой герметик

ми угловыми швами на нефтепроводах диаметром не более 530 мм; усиленными (с обратной разделкой кромок) на нефтепроводах диаметром более 530 мм. Продольные швы выполняются на подкладных пластинах.

8. Муфта конструкции «British Gas» (КМТ) (далее муфта № 8) (рис. 4.11). Конструкция аналогична муфте № 4, отличие заключается в следующем:

поверхность ремонтируемой трубы и внутреннюю поверхность полумуфт обрабатывают дробеструйным методом до состояния чистого металла;

зазор между муфтой и трубой устанавливают с помощью установочных болтов, вворачиваемых в специальные отверстия на полумуфтах;

по краям муфты для герметизации полости между трубой и муфтой используют торцевой герметик (быстротвердеющая паста).

Длина муфты D 10 м, толщина стенки муфты (1+1,3)Л, зазор между трубой и муфтой 3-40 мм. П осле затвердевания наполнителя головки болтов срезают шлифмашинкой.

4.4. ВЫБОР МЕТОДОВ РЕМОНТА

Выбор методов ремонта дефектных участков нефтепроводов и конструкций усилительных элементов проводится исходя из следующих основных требований:

в результате ремонта должна быть восстановлена работоспособность дефектного участка нефтепровода;

методы ремонта должны отвечать требованиям безопасности работ при ремонте и последующей эксплуатации нефтепроводов;

ремонт должен быть эффективным (оптимальным по прочностным и экономическим критериям).

Из особенностей напряженного состояния трубопроводов и конструктивных особенностей ремонтных заплат и муфт следуют следующие требования при выборе методов ремонта:

обжимные муфты применяются в тех случаях, когда на дефектном участке трубопровода нет выступающих элементов и нет искривления труб; в других случаях применяются необжимные муфты;

в тех случаях, когда нет риска роста трещины вдоль трубы, ремонтная муфта должна перекрыть дефект на расстояние не менее 75 мм в каждую сторону (расстояние, превышающее ширину зоны термического влияния сварки);

в случаях, когда имеется риск роста усталостной трещины вдоль трубы, муфта должна перекрыть дефект на расстояние не менее 0,5D в каждую сторону;

если есть риск попадания нефти под муфту (разгерметизация трубы под муфтой), выбираемые ремонтные муфты должны быть приварными;

толщина стенки ремонтной муфты должна быть рассчитана на прочность по тем же требованиям, что и труба;

в тех случаях, когда рабочее давление значительно ниже проектного (более чем на 10 %), за расчетное давление при выборе параметров ремонтных муфт следует принимать рабочее давление;

при невозможности проведения дополнительного дефектоскопического контроля за обнаруженными дефектами стенки трубы, данные дефекты должны считаться недопустимыми и подлежат вырезке.

В табл. 4.1-4.5 приведены рекомендуемые и допустимые методы ремонта стенки трубы нефтепровода, позволяющие полностью восстановить работоспособность дефектного участка без ограничения срока (ремонт изоляции здесь не рассматривается). Здесь рассмотрены дефекты не всех видов и не все методы ремонта, а выделены только основные. К роме того, приведенные данные имеют рекомендательный характер. В своей практической работе эксперты могут обосновать и выбрать другие методы ремонта.

Характеристики дефек та

Дефект глубиной или выступом менее 2h, не примыкающий к сварным швам, без рисок (царапин, трещин) Дефект, создающий сужение проходного диаметра трубы более чем на 15 % Дефект глубиной от 2h до 0,15D и вы1сту-пом более 40 мм Дефект глубиной от 2h до 0,15D и вы1сту-пом от 2h до 40 мм Дефект глубиной от 2h до 0,15D и вы1сту-пом менее 2h Дефект, не имеющий выступа, глубиной не более 2h

Примечаний: 1. Под 2. D - диаметр трубы; h

дефектом подразумевается вмятина или гофр. толщина стенки.

Таблица 4.2

Выбор методов ремонта участков нефтепровода с коррозионными дефектами

стенки

Дефект на внешней поверхности глубиной более 0,8h

Дефект на внешней поверхности глубиной от 0,5 мм до 0,8h Дефект на внешней поверхности длиной менее F, остаточной толщиной стенки более 5 мм

Дефект на внешней поверхности длиной менее F , остаточной толщиной менее 5 мм

Вырезка дефекта Муфта № 3 Заварка

Муфта № 2

ИСО, муфты № 2, 3, 4 и 6

ИСО, муфты № 4, 6 и

Заплата, муфты № 2, 3, 6 и 8,

ИСО, «Clock Spring»

Заплата, муфты: № 3, 6 и 8,

ИСО, «Clock Spring»

Выбор методов ремонта участков нефтепровода с дефектами геометрии (вмятина, гофры)
