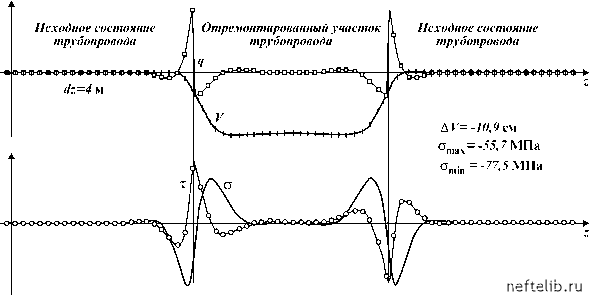

Рис. 5.29. Напряженно-деформированное состояние трубопровода на границе отремонтированного участка (D = 1020 мм;

5 = 11,3 мм); остальные условия см. примеры 5.3-5.7

Примечание. D - диаметр трубопровода; 5 - толщина стенки труб; Я1 -глубина залегания трубопровода (верхней образующей); h3 - глубина подкопа грунта под трубой при ремонте; fp - коэффициент уплотнения грунта при подсыпке; С1 - коэффициент постели исходного грунта; С4 - коэффициент постели подсыпанного грунта; min о - наименьшее осадочное напряжение на нижней образующей; max - наибольшее осадочное напряжение на нижней образующей; АУ - вертикальное смещение трубопровода в результате ремонта.

ны L остаточные к нулю. Важно

напряжения

деформации стремятся

отметить, что осадочные напряжения имеют изги -

Зависимость осадочных напряжений и деформаций от основных параметров

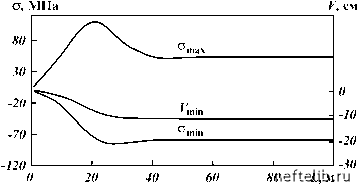

Рис. 5.30. Зависимость послеремонтных остаточных напряжений а и просадки трубопровода V от длины ремонтируемого участка L

бающий характер и всегда приводят к перегрузке металла трубы. Они в процессе послеремонтной эксплуатации трубопровода, складываясь с другими компонентами напряжений (от давления продукта, остаточными после строительства и ремонта), могут создать опасную ситуацию для трубопровода. Поэтому уже на стадии разработки технологии ремонта трубопровода следует оценивать осадочные напряжения и принять меры по их снижению.

Рассмотрим некоторые способы снижения осадочных напряжений.

Одним из эффективных способов борьбы с осадочными напряжениями является уплотнение грунта при подсыпке. При этом увеличиваются значения параметров fp и С4, что ведет к значительному снижению напряжений и просадки трубопровода. Задаваясь некоторым допустимым значением осадочных напряжений, можно определить и соответствующую допустимую плотность грунта при засыпке после ремонта.

Другим эффективным методом борьбы с остаточными по-слеремонтными напряжениями на трубопроводе является разработка специальной технологии ремонта начальных и конечных участков. Технология должна привести к постепенному и плавному переходу трубопровода к новому вертикальному положению. Ниже приводится пример одной из таких технологий, обеспечивающий осадочные напряжения в стенке трубопровода не выше 45 МПа.

Ремонт начального уччаст ка.

1. Вскрыть трубопровод на участке 12 м от начала ремонтируемого участка.
