Таблица 2.9

Распределение дефектов строительно-монтажного происхождения

Характеристики дефектов

Количество

штук

Вмятины + гофры + риски (всего)

Вмятины

55,63

Гофры

42,66

Риски

0,85

Вмятины и гофры, примыкающие к

28,33

сварным швам

Вмятины и гофры глубиной:

20,30

от 10 до 20 мм

от 20 до 30 мм

2,90

от 30 до 40 мм

1,71

от 40 до 50 мм

1,19

На рис. 2.10 показано распределение количества дефектов типа потеря металла и их суммарной длины вдоль трубопровода.

Анализ результатов показывает, что на трубопроводе имеются участки (например, 27-82 км), где коррозионная потеря металла значительна. Это видно и по количеству дефектов, и по их суммарной длине. Другие участки трубопровода (например, 0-15 км, 85-140 км) содержат сравнительно небольшое количество коррозионных дефектов.

СГтроительно-монтажкные деффекты. Распределение дефектов типов вмятин, гофр, рисок строительно-монтажного происхождения показано в табл. 2.9.

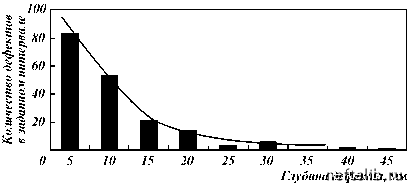

Рис. 2.11. Распределение дефектов типов вмятин и гофр по глубине




Рис. 2.12. Распределение дефектов строительно-монтажного происхождения (вмятин, гофр, рисок) по окружности трубы (цифры - количество дефектов в секторе шириной 5°)

Распределение вмятин и гофр по глубине (дефекта) показано на рис. 2.11. Прослеживается монотонная зависимость - с увеличением глубины дефектов их количество уменьшается.

Распределение дефектов типов вмятин, гофр и рисок по окружности трубы показано на рис. 2.12, из которого видно, что строительно-монтажные дефекты по окружности распределены неравномерно. Плотность дефектов в круговой диаграмме имеет крестообразный вид. Заметно большее количество дефектов расположено на концах вертикального и горизонтального диаметров трубы. При строительстве механические дефекты легко наносятся именно на эти места.

Распределение строительно-монтажных дефектов (вмятин, гофр, рисок) по длине трубопровода показано на рис. 2.13. Сравнение с продольным профилем трассы показывает, что на горных участках и холмах плотность дефектов типов вмятин и гофр заметно больше.




о 25

Рис. 2.13. Распределение дефектов строительно-монтажного происхождения (вмятин, гофр, рисок) вдоль трубопровода
