2.5. СРАВНИТЕЛЬНЫЙ АНАЛИЗ СОСТОЯНИЯ ДЕФЕКТНОСТИ МАГИСТРАЛЬНЫХ НЕФТЕПРОВОДОВ РАЗНЫХ ПОКОЛЕНИЙ

Для сравнения выберем два магистральных нефтепровода, отличающиеся по разным признакам: УБКУА и Туймазы -Уфа-II» (ТУ-II), которые отличаются длительностью эксплуатации, использованными техническими решениями в период строительства, значением для экономики страны (транзитный и региональный). Характеристики этих трубопроводов и состояние их дефектности приведены в табл. 2.10.

Анализ данны1х (см. табл. 2.10) позволяет сделать следующие выводы.

На нефтепроводе ТУ-II плотность расслоений почти в 2 раза больше, чем на нефтепроводе УБКУА. Это объясняется тем, что трубы! для ТУ-II были изготовлены в более ранний период, когда технология прокатки была менее совершенной.

На трубопроводе ТУ-II почти на порядок больше строительно-монтажных дефектов. Это объясняется низкой технологией строительства данного трубопровода по сравнению с УБКУА. Кроме того, трубопровод ТУ-II многократно подвергался ремонту, о чем свидетельствует большое количество ремонтных заплат и муфт.

Коррозионных дефектов (типа потеря металла) на трубопроводе ТУ-II значительно меньше, чем на УБКУА. Кроме того, отличается характер распределения этих дефектов по окружности. Если на уБкуА больше коррозионных дефектов по бокам трубопровода чуть ниже горизонтального диаметра, то на ТУ-II коррозионных дефектов больше внизу трубопровода. Эти особенности объясняются тем, что на УБКУА изоляция пленочная, а на ТУ-II - битумная. При нанесении изоляции и последующей укладке и засыпке трубопровода результат получается разным. Пленочная изоляция склонна к гофрообразованию ниже горизонтального диаметра, а битумная - к стеканию и неправильному формированию слоя в нижней части трубы.

Отличается и характер распределения строительно-монтажных дефектов по окружности трубопровода. Это отличие объясняется разницей диаметров трубопроводов. Диаметр ТУ-II значительно меньше диаметра УБКУА, поэтому у него гибкость значительно больше. При этом боковые гофры и вмятины не образовываются. А условия образования дефектов внизу и наверху трубы от диаметра трубопровода ма-

Таблица 2.10

Сравнительные характеристики магистральных нефтепроводов

Характеристики

УБКУА (транзитный)

ТУ-II (региональный)

Принят в эксплуатацию

Возраст (срок эксплуатации), годы

Диаметр, мм

Марка стали

Производство труб

Толщина стенки труб, мм

Проектное давление, М Па

Проектное напряжение, МПа

Трасса

Изоляция

Электрохимзащита Плотность дефектов по длине Плотность дефектов по площади поверхности

Плотность расслоений и включений, количество/ км

П лотность гофр, вмятин, рисок, количество/км

Плотность «потерь металла», количество/км

Плотность коррозионных дефектов по площади, количество/м2 Плотность заплат и муфт, количество/км

1973 г. 27 1220 17ПС ЧТПЗ, г. Челябинск 12-15,2

5,0 195-249 Болотистая (25,6 %) Пленочная Есть

71,52 дефекта на 1 км 1,87 дефекта на 100 м2

48,42

3,94

19,16

0,50 0,15

1950 г.

40 377

Ст4, Ст10 ЧТПЗ, г. Челябинск

8,8-12,8

5,0 69-102 Пересеченная Битумная Есть

107,32 дефекта на 1 км 9,07 дефекта на 100 м2

80,88

23,76

2,68

0,23

2,46

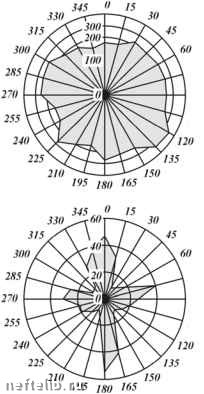

Распределение расслоений по окружности

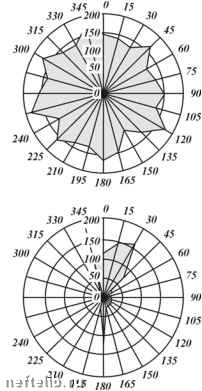

Распределение строительно-монтажных дефектов по окружности
