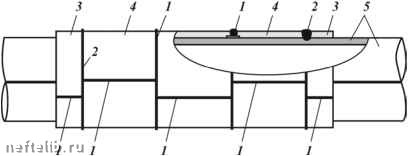

Рис. 4.7. Схема муфты № 4:

1 - сварной продольный и кольцевой швы на подкладной пластине (без приварки к стенке); 2 - сварной шов с приваркой к стенке нефтепровода; 3 -технологические кольца; 4 - секция муфты; 5 - стенка нефтепровода

4. Обжимная приварная многосекционная муфта (далее муфта № 4) (рис. 4.7). Количество секций любое. Сборку муфты следует проводить последовательно секциями. Переход к монтажу каждой последующей секции разрешается только после выполнения сварочных работ на всех предыдущих секциях.

Сварные кольцевые и продольные швы 1 следует выполнять на подкладных пластинах, предотвращающих воздейст-

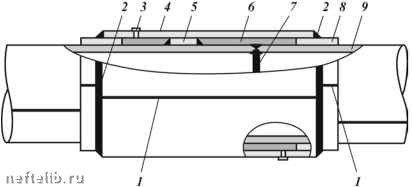

Рис. 4.8. Схема муфты № 5:

1 - сварной продольный шов на подкладной пластине; 2 - кольцевой угловой шов равнокатетный; 3 - пробка, закрывающая отверстие; 4 - муфта; 5 - дефект (старая заплата); 6 - наполнитель; 7 - стык между трубами; 8 - подкладное кольцо; 9 - стенка нефтепровода

вие сварочной дуги на поверхность трубы. Кольцевые сварные швы 2 выполняют без подкладных пластин с проплавле-нием стенки ремонтируемой трубы.

5. Н еобжимная неприварная муфта (далее муфта № 5) (рис. 4.8) отличается от предыдущих конструкций тем, что существует зазор между стенкой трубы и муфтой. Зазор обеспечивается установкой подкладных колец. Длина муфты до 10 м; длина подкладного кольца 150-250 мм; толщина подкладного кольца (1,0+2,0)Л.

П родольные швы подкладного кольца и муфты выполняют на подкладных пластинах. Продольный шов на подкладном кольце допускается выполнять без усиления (или усиление снимают шлифмашинкой). Приварку муфты к подкладному кольцу вы1полняют обы1чным угловы1м швом без разделки. После установки муфты зазор заполняется коррозионно-инертной жидкостью (нефтью, маслом) или твердеющим составом (на основе эпоксидной, полиэфирной и другой смолы).

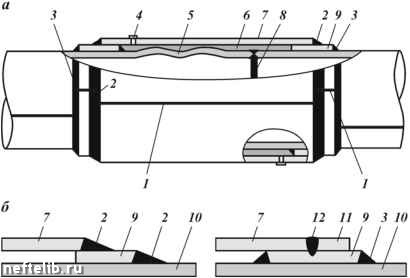

Рис. 4.9. Схема муфты № 6 (а) и варианты (б) выполнения кольцевых швов:

1 - сварной продольный шов на подкладной пластине; 2 - угловой шов усиленный; 3 - кольцевой угловой шов равнокатетный; 4 - пробка, закры1ваю-щая отверстие; 5 - дефект (гофр); 6 - наполнитель; 7 - муфта; 8 - стык между трубами; 9 - подкладное кольцо; 10 - стенка трубы; 11 - подкладное кольцо; 12 - стыковой шов с проплавлением подкладного кольца

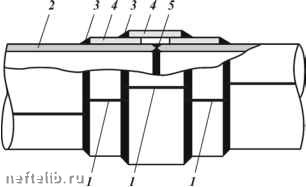

Рис. 4.10. Схема муфты № 7:

1 - сварной продольный шов на подкладной пластине; 2 - стенка трубопровода; 3 - кольцевой угловой шов усиленный неравнокатетный; 4 - элементы муфты; 5 - стык с дефектами

Для заливки наполнителя и контроля за уровнем заполнения на верхней и нижней образующих муфты просверливают не менее двух отверстий диаметром 12-14 мм. После заполнения в отверстия ввинчивают пробки и обваривают по периметру, выступающие части пробок снимают шлифмашинкой на уровень поверхности муфты.

Данная муфта позволяет усиливать дефектные участки с неровными поверхностями и выступающими элементами (старые заплаты, гофры, некачественные стыки) без воздействия сварочной дугой на стенку трубопровода.

6. Необжимная приварная муфта (далее муфта № 6) (рис. 4.9) отличается от предыдущих конструкций тем, что подкладные кольца привариваются к стенке трубопровода. П ри этом все кольцевые швы выполняются в усиленном варианте, тем самым обеспечивается прочность и долговечность конструкции при сквозном повреждении стенки трубопровода под муфтой.

7. Галтельная муфта (далее муфта № 7) (рис. 4.10) предназначена для ремонта кольцевых стыков нефтепроводов. Состоит из трех одинаковых колец длиной (размер по образующей) 100-200 мм и толщиной стенки (0,8+1,2)h. Сборку муфты выполняют на нефтепроводе поэлементно. Сначала к трубе приваривают две кольцевые подкладки, затем к ним приваривают наружный элемент муфты угловыми швами. Кольцевые сварные швы рекомендуется выполнять обычны-
