при напгетании воды в период фазы горения, расход воды при ее подаче после окончательного прекращения нагнетания воздуха), расстояние между скважинами и их размещение на разрабатьшаемом участке.

Вопрос выбора программы нагнетания рассматривался в разделе 6.2.2. Площадь, приходящаяся на 1 нагнетательную скважину, составляла от 1 до 15 га, в некоторых редких случаях она превышала 30 га (см. табл. 6.6, [6.66]). Часто нагнетательные скважины располагали в центре злемента, ограниченного пятью, семью или девятью скважинами, но иногда предпочитали иную геометрию их размещентш, например линейную.

Как правило, для того, чтобы работы по внутрипластовому горению были оправданы и с технической, и с зкономической точек зрения, воздухонефтяной фактор не должен превышать 3500 нм/м. Из табл. б.б видно, что значение его лежит в пределах от 500 до 3800 нм/м.

Иногда приемистость и дебит скважин ограничивают возможность использования рассматриваемого метода. В зтом случае применяют внутрнпластовое горение совместно с каким-либо иным воздействием на пласт (например, с предварительным нагнетанием пара или с периодическим паротепловым воздействием на добывающие скважины).

6.4.2. Описание некоторых работ

Наиболее масштабны в настоящее время работы по воздействию на пласт методом внутрипластового горения, проводимые на месторождении Суплаку де Баркау на северо-западе Румынии. Коллектор неглубоко залегающего нефтеносного пласта представляет собой сыпучий песок и обладает высокой пористостью (32 %) и хорошей проницаемостью (1700 мД). Угол падения пласта по линии юг-север составляет 2-4°. Месторождение ограничено на юге сбросом, а на севере - водонефтяным контактом. Нефть тяжелая (плотностью 0,96 г/см) и вязкая (см. табл. 6.6). Коэффициент конечной нефтеотдачи оценен в 9 % при естественном режиме. Это привело вскоре после открытия месторождения в 1957 г. к идее использования термических методов нефтедобычи. В 1964 г. начали экспериментальные исследования по внутрипластовому горению, а также по воздшствию на пласт водяным паром, проводившиеся в во)хней части формации, вблизи южного сброса. После получения хороших результатов на зксперимопальном уровне работы по внутрипластовому горению начали осуществлять во все более широких масштабах и вышли на промышленный уровень в 1977 г.

Первая нагнетательная скважина, инициирование горения в котсфой произведено с помощью газовой горелки, располагалась в центре элемента площадью около 0,5 га, на котором были расположены четыре добывающие и четыре наблюдательные скважины [6.47] (рис. 6.32). После прорыва эоны высокой температуры к добывающим скважинам нагнетание воздуха продолжали и добывали нефть из восьми скважин девятиточечного злемента площадью 2 га. На основе данных, полученных на экспериментальном участке, было найдено, что количество сгораемого




Ршс. 6.32. Южш «сть местарождеш Сушвку де Бпу (Румыния) [6.61]:

1 - изобат; 2 - нагнетательные скваасины дли подачи воздуха или воды (окт. 1977 г.); 3 - добываюпше скважины (окт. 1977 г.); 4 - зона экспериментальной резработка пласта

пяшива составило около 35 кг/м*, а необходимое количество воздуха -360-380 нм*/м*. Эти величины могут быть подтверяодены и данными лабораторных исследований [638]. Работы &али расщюстранаш и на смежные девятиточечные элемепы шкхцадью 4 га, расположошые в районе южного сброса. С другой стороны, результаты исследований на лабораторных стендах указывали на существшное снижение необходимого количества воздуха 1фи переходе на режим влажюго горения, а также на возможное увеличение нефтеотдачи 1фи нагнетании в пласт воды после обработки его сухим горением. Обе зти методики стали использоваться на месторовздении с 1973 г. [638].

Вследствие увеличения количества нагнетаемого воздуха дальнейпгае работы продолжали при линейном расположении скважин, причем фронт горения помещался в направлопш падения пласта.

В 1981 г. темп нагнетания воэдуха 1фиблизипся к 80 ООО нм* /ч, число нагнетательных скважин дпя подачи в пласт воздуха составило 50, а число добываюпщх - около 4(Ю [6.90]. 20 скважин работало в режиме влажного горения, причем воздух и воду подавали в пласт попеременно: 10 сут - воздух и 2 сут - воду; водовоздупшое отношение 1фи зтом ю-менялоа от 0,5 до МО" м/нм. Более того, по шести ю десяти скважин, расположенных в области, через которую прошел фронт горения, в пласт подавали воду с темпом нагнетания 2 м/ч [6.61]. Воздух нагнетался поршневыми компрессорами с электроприводом. Уровшь нефтедобычи в 1979 г. в зоне, охваченной процессом горения, составлял 800-1000 м*/сут, или около 300 ООО м*/год (рис. 6.33). Эта зона, зани-

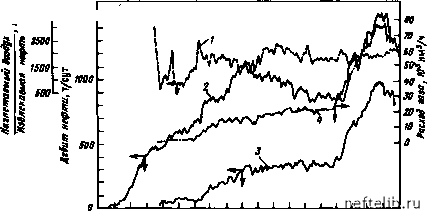

Рис. 633. Хариансткн добнш мфп методом внутряишсювого горешш на месторождешш Суплаку де Eqtny фумыншО добыча нефтн, рапощ напитае-мого воздуха, отяошенне объемов воздух/нефть [6.61] :

1 - воздух/нефть; 2 - суммарная добыча нефтн; 3 - нефть нэ обрабатываемой зоны; 4 - иагнетанне воздуха

мающая лшыь около б % шюпщщ всето месторождения, давала примерно 70 % общего объема добычи нефти (рис. 6.34). На стадии экспфимен-та воэдухсжефтяной фактор составлял всего 900 нм/м, так как часть нефти поступала из областей, лежащих вне зкспфиментального участка. При распшрении масппабов работ воздухонефтяной фактор стал возрастать и стабилиз10ювался на уровне, близком к 2000 нм/м. Окончатель-


ЕЗ ЕЗ Ш1з ШШ*

Рис 6.34. Общий план месторождевни Суплаку де Бфкву (Румыния) с указанием зоны, обработанной прн 1фохои(деннн фронта горении (окт. 1979 г.) [6.61] :

1 - гршнца контакта нефтн и воды; 2 - сбросы; 3 - расположенне фронта горения в октябре 1979 г. (протяженность фр<жта 4,5 км); 4 - зона, через которую прошел фронт горения; 5 - зона, иа которую оказало воздействие внутрнпластовое горение
