чив, если отношение подвижности вытесняющей жидкости Мз/, к подвижности вытесняемой жидкости больше единицы [8J.

Вывод зтого критерия основан на допущении о том, что процесс вытеснения устойчив, если абсолютная величина градиента потенциала в начальной зоне (вытесняющая жидкость) выше абсолютной величины градиента потенциала в удаленной зоне (вытесняемая жидкость).

Используя закш Дарси для каждой зоны, получаем критерий устой-чшости:

/>1. (3.12)

что при Vl = Vi приводит к требуемому результату.

Следует отметить, что принятое здесь допущение о несжимаемости участвующих в процессе вытеснения жидкостей справедливо при термическом воздействии не для всех областей нефтеносного пласта. Правда, локальные вариации давления достаточно малы везде, за исключением призабойных областей.

Подобный анализ можно провести и при существовании фазовых переходов, когда скорости вытеснягацей и вытесняемой жидкостей различны. Рассмотрим следукяцую, значительно упрощающую реальные процессы модель: вытеснение воды водяным пм. Будем считать, что зона конденсации бескшечно тшкая, а профили насыщения и конденсации имеют форму ступеньки (рис. 3.18). Используя для такого приближения те же допущения, что и выше, а также законы сохранения знергии и массы, можно получить интересные результаты.

Из закона сохранения массы

Р. V,-p.V.-- Фи (р,-р.); (3.13)

где £/- скорость фронта.

Из закона сохранения знергии:

рЛЛг (Т,) = и {Фр,J. (Т.) + (I -Ф) (рс). [Т.-Т.]} , (3.14)

где предполагается, что тепловая знергия единицы объема породы постоянна, а энтальпия единицы массы па отсчитывается от знтальпии единицы массы воды, температура которой Т\ равна температуре пласта.

Рнс. 3.18. Профиля наеыщшня (в) и тсмпериурн (0), имеющие Н1ВД ступсныш:

/ - водяной пар; 2 - вода

Исключая и, ползгчим

\ i (pc).fT.-T07 v Г, , 1-Ф (p<=).[.T.-Tj-i . ф "р.лг.(т.) J--l Ф р...(т.) г

(3.15)

Аналогично, при вытеснении холодной воды нагретсш, темпштура которой Г], их скорости связаны следующим соотношошем:

(рс). [т.-tt]

Ф р, (ti) . (t.)J

•>1

, 1-Ф (pc).IT.-TJ] Ф Р. (Т.).*. (Т.)]

(3.16)

Форвлулы (3.15) и (3.16) можно использовать при сравнении устой-чивоети вытеснения нагретсш водой или насыщенным (или ясе перегретым) водяным паром. Для получения общих оценок устойчивости зтих цюцессов более точно рассчитано соотношение (/ij 2/(1 Vi), исходя в имеющихся термодинамических условий. Для зтого использовали (3.12) при известном отношении к/к. Следует отметить, что при близости величин А;, иА;, приравнивание отношения (/jg V2)l(pii Vi) цевнице дает интересную инфсфмацию о процессе.

Раететы проводили для спедувнцих условий:

давление в слое равно гидростатическому;

Tnaiq>aiypa внутри слоя равна температуре на поверхности земли (20°С);

средний геотермальный градишт равен 3 С/100 м.

Изучались три типа процесса вытеснения (рис. 3.19):

вытеснение из пласта воды с температурой Ti нагретой водой с тшпературой Гз, соответствующей равновеснее температуре при давлении насыщошя, равном пластовому давлению;

вытеснение сухим насыщенным водяным пм (X = 1) при давле-BDI, равном давлению в месторождопш;

вытеснеше перегретым паром с температурой, которая превышает температуру на кривсш насыщения вода-пар.

Иосодя из величины (juj Vi)l(iii Vi), можно утверждать, что вытес-аенне нагретой водой неустойчиво в широком диапазоне термодинами-ческях условий вне зависимости от глубины залегания пласта, так как отвошйше (jLi2 V2)l(lii Vi) изменяется всего лишь в два раза при изменении давления от 1 до 200 бар. Вытеснеше водяным паром более устойчиво, чем нагретой водой, в том же диапазоне температур, хотя усидчивость уменьшается с ростом глубины залегания пласта. Необходимо отметить с рассматриваемой точки зрения преимущество закачки Перегретого пара в основном вследствие значительного возрастания

вязкости и удельного объема при увеличении температуры. Так, при Д>впснии в 25 бар и росте температуры от 250 до 350 °С вязкость и

25 50

5 10 25 50 Давление, бар

Рк. 3.19. рпятннх

m 250 500 ЮОО Глубина, м

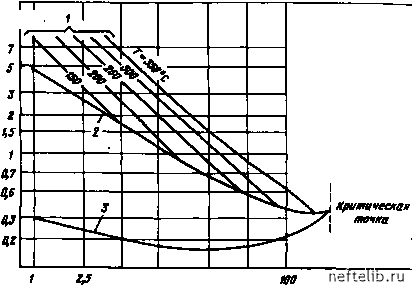

н (Pi И2)/(Д1 Kif BqieAeciiopHCiocnJoO,2iq>b ibb хололюй воды:

/ - пч>егре1ым паром; 2 -насмщеииым пч>ом; i - нагретой водой

удельный объем водяного пара увеличиваются на 26 %, а знталышя лишь на 7,7 %, что впечет за собой возрастание / Ki на 46 % и, следовательно, отношения Ola K2)/(/ii Ki) на86%.

Заметим, что в ходе расчетов возникла необходимость в вычислении отношения массовых скоростга потоков в начале и конце рассматриваемой области (рис. 3.20). Получошые результаты хорошо подтверждают качественное описание процессов, данное в разделе 3.1.

Заметное влияние пористости пласта на вытеснение связано с тем, что увеличение теплоемкости пласта влечет за собой (при неизмшности расхода пара) снижение скорости распространения фронта и ооответст-вшно снижение скорости продвижения водяного конденсата (рис. 3.21).

Накшец, необходимо отметить, что принятое приближение поршневого вытеснения, соответствующее резкому переходу от термодинамических условий, существующих внутри пласта, к термодинамическим условиям нагнетания, позволяет оценить лишь общую устойчивость системы фронтов, разделяющих две четко определенные области.

Схематичность принятэто упрощения легко проявляется при рассмотрении нагнетания пара. В зтом случае образуются два фронта: один,
