вода из нефтеносных пластов после обработки их паром, в которой много углеводородных соединений, иногда Я] 5 и значителыюе количество растворенных минералыолх солей.

Как правило, вода должна щюйти три стадии очистки - удаление взвешенных частиц органического и неорганического щюисхождошя, умягчаше и снижение концентрации растворенных газов.

Удаление взвешенных частиц. Часто используемая впарогенфа-торах вода содержит столь мало взвешенных частиц, что не требует какой-либо специальной обработки для снижоош их концентрации. Однако, если пользук>тся водой поверхностных водоемов, ее пропускают через 4Й1Льтры, причем при падший напора воды вследствие засорения 4«льтров ее щюпускают в обратном направлшии, щюмывая фильтры.

Если же повторно использ]гют воду из нефтеносного пласта, то необходима ее очистка от углеводородных соединший. Так, при эксплуатации месторождения ,ДСерн Ривер" (шт. Калифорния, США) испытывали различные способы очистки воды, содержащей от ICiO до 500 ррт нефти [4.66]. После отстаивания в специальных бассейнах концентрация нефти в ней ошжалась до 50-100 ррт. Затем воду направляли во флотационные секции, нефтяные фракции увлекались газом, и концентрация их составляла 10 ррт. Наконец, последние следы нефти удаляли при прохождении воды под давлением через 4«льтры из диатомовой муки (рис. 4.28).

Умягчение воды. Жесткость питаиицей воды должна быть практически нулевой, т. е. из нее должны быть удалены ионы кальция и магния. Этот процесс протекает в блоках ионного обмена, где указанные ионы замещак>тся ионами натрия, соли которого хорошо растворимы в воде. Обычно используют два соединшных последовательно блока: первичной обработки и окончательного умягчения. Для обработки воды устанавливают две пары цеолитовых ишюобменников: пока один из них находится в рабочем состоянии, второй регенерируется или пребывает в резерве. Когда первый обменный аппарат перестает обеспечивать требуемое снижение жесткости воды, включают второй блок. Для восстановления обменной емкости ишюобменника раствор хлорида натрия пропускают в обратном направлении. Повышение щелочности воды введением каустической воды позволяет снизить коррозию металлических трубсшроводов и уменьшить количество твердых осадков на их стенках. Высокие эначошя рН сохраняют в растворе двуокись кремния [4.67], [4.68], поэтому желательно поддерживать рН > 10. Необходимый уровень {Л! можно устанавливать как до, так и после умягчающих блоков.

Для удалошя остаточной жесткости воды было предложено добавлять какой-либо комплексообразукхций агент (комплексон). Поэтому в нее иноща вводят избыток натриевой сопи этилендиаминтетрауксус-

Некоторые спецкалисм яигают, что нагнетаже Пфячей воды повьпиенной щепо«юс1к в 1фемнеземсодержа1цие породы приводят к раствсфснию гравийного фильтра и скальных пород в окрестности скважин. Увлечение водой продуктов реакции может привести к снижению проницаемости (см. раздел 4.S.S [4.141]).

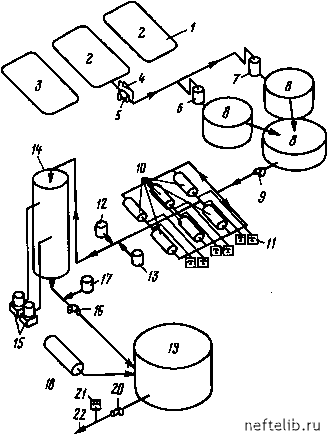

Рк. 4 J8. Осам усшювкн для подгогавкн воды на иестороднденнн Керн Рн-вер (шт. Кклнфорвня, США) [4.66]:

1 - повторно используемая вода; 2 - резервуар; 3 - аварийный резервуар; 4 - струйный насос; 5 - флотацнонни камера; 6,7 - бакич>тстойннкн; 8 - реэер-вуф для сбора воды объемом 800 м ; 9 - фильтр насоса; 10 - фильтры из днато-мовой крошки; 11 - блоки контроля примесей; 12 - блох-гесвтепь пены; 13 -блох подачв ингибитора; 14 - вакуумный деаэратор; 15 - вакуумные насосы; 16 - буепрюЛ насос; 17 - блок подачи сульфата кобальта; 18 - реэервуц) с SO] объемом 38 м ; 19 - резервуер с отфильтрованной водой объемом 800 м ; 20-пнтвтепьные насосы; 21 - прибор для кислородного контроля; 22 - к блоху умяг-

ной юкаюты [4.69], однако это вещество вызьшает ускорение коррозии металлических трубопроводов [4.67].

Удаление растворенных газов. Удаление из воды растворенных в ней кислорода и углекислого газа обычно достигается термической и химической обработками. Иногда же используют только химические методы связывания кислорода.

Рнс 4.29. Схема деаэратсфа [4.68] :

/ - пар; и - вода; Ш - элемент нз нфжеэеищей стали; 1 - выход воздуха; 2 - смешивающий конденсатор; 3 - разбрызгивающее сопло; 4 - вход обратного потока жидкости низкого давления; 5 - коллектор с пфегородкамн; б - перелив жнщсостн; 7 - соединительный штуцер слива избытка жидкости; 8 - слив; 9 - питательный несос; 10 - сливная пробка; 11 - паровой коллектор; 12 - соединительный штуцер обратного потока жцдкости высокого давления; 13 - вход обрабатываемой воды; 14 - вход пара

/1-к ППдг рд-

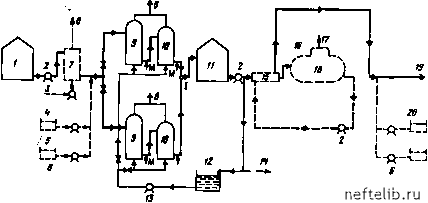

Рис 4.3а CxcBia подготовки йоды, подаваемой в пцюгеиератсф:

/ - поток обрабатываемой воды; П- обводные лнннн; Ш - измфенне расхода; IV - лияин регенфацин; 1 - хранилище необработанной воды; 2 - насос; 3 - обработанная вода; 4 - NajSOs (прн отсутствии деаэратора); S - другиехимические вещества: 6 - ввод добеэок; 7 - фильтр; 8 - откачка обрабатываемой Воды; 9 - первый блок умятчитепи; 10 - второй блох умягчитепя; 11 - хранилище воды, подвергшейся обработке; 12 - вода; 13 - насос для подачи раствора соли; 14 - подача обработанной воды к фильтрам и тд.; 15 - теплообменник; 16 - пар; 17 - откачка газа и пара; 18 - деаэратор; 19 - к питательным насосам парогенфатора; 20 - NajSOa (деаэратор)
